Dispozitivul de declanșare la tensiune zero (subtensiune) de tip MN pentru seria ComPacT NSX de la Schneider Electric este o unitate specială de declanșare la tensiune care asigură deschiderea automată a întrerupătorului automat atunci când tensiunea circuitului de comandă scade sub valoarea nominală. Acest modul, cu o tensiune nominală de 30 V CC și numărul de piesă LV429411, este proiectat pentru întrerupătoarele din seria ComPacT NSX și oferă o compatibilitate extrem de largă, inclusiv ComPacT NSX100...250, ComPacT NSX400...630, precum și variantele DC și DC PV ale acestora. Mecanismul de declanșare la subtensiune asigură deschiderea automată a întrerupătorului atunci când tensiunea de control scade sub 0,35-0,7 ori valoarea nominală, în timp ce închiderea are loc la 0,85 ori tensiunea nominală. Sistemul răspunde la schimbările de tensiune cu un timp de răspuns de 50 ms, oferind o protecție excelentă pentru aplicații critice. Modulul necesită 5 W de putere continuă și 10 W de putere de pornire în timpul funcționării, ceea ce îl face o soluție eficientă din punct de vedere energetic pentru utilizare pe termen lung. Una dintre caracteristicile tehnice remarcabile ale produsului este utilizarea conexiunilor cu arc fără șuruburi, care permit o instalare rapidă și fiabilă. Terminalele auxiliare sunt potrivite pentru cabluri cu o secțiune transversală de 0,5-1,5 mm² (AWG 20...AWG 16), cu o lungime de dezizolare a cablului de 7 mm. Dispozitivul de eliberare la tensiune zero este compatibil și cu alte game de produse Schneider Electric, precum ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS și PowerPact PowerPact Multistandard. Această gamă largă de compatibilitate permite o utilizare flexibilă în diverse cerințe de integrare a sistemelor. Dispozitivul de eliberare la tensiune zero Schneider Electric LV429411 MN este alegerea ideală pentru aplicații în care monitorizarea continuă a nivelurilor de tensiune este esențială pentru siguranță. Domeniile tipice de aplicare includ automatizarea industrială, sistemele de distribuție a energiei electrice, centrele de date și infrastructurile critice în care protecția împotriva subtensiunii este o cerință esențială. Dimensiunile compacte ale dispozitivului (dimensiuni pachet: 3,8 cm înălțime, 6,3 cm lățime, 8,2 cm lungime) permit instalarea ușoară chiar și în dulapuri de comutație cu spațiu limitat. Dispozitivul Schneider Electric MN zero voltage release LV429411 este o soluție fiabilă și profesională pentru funcționarea în siguranță a sistemelor electrice, îndeplinind cerințe tehnice ridicate și asigurând siguranța operațională pe termen lung.

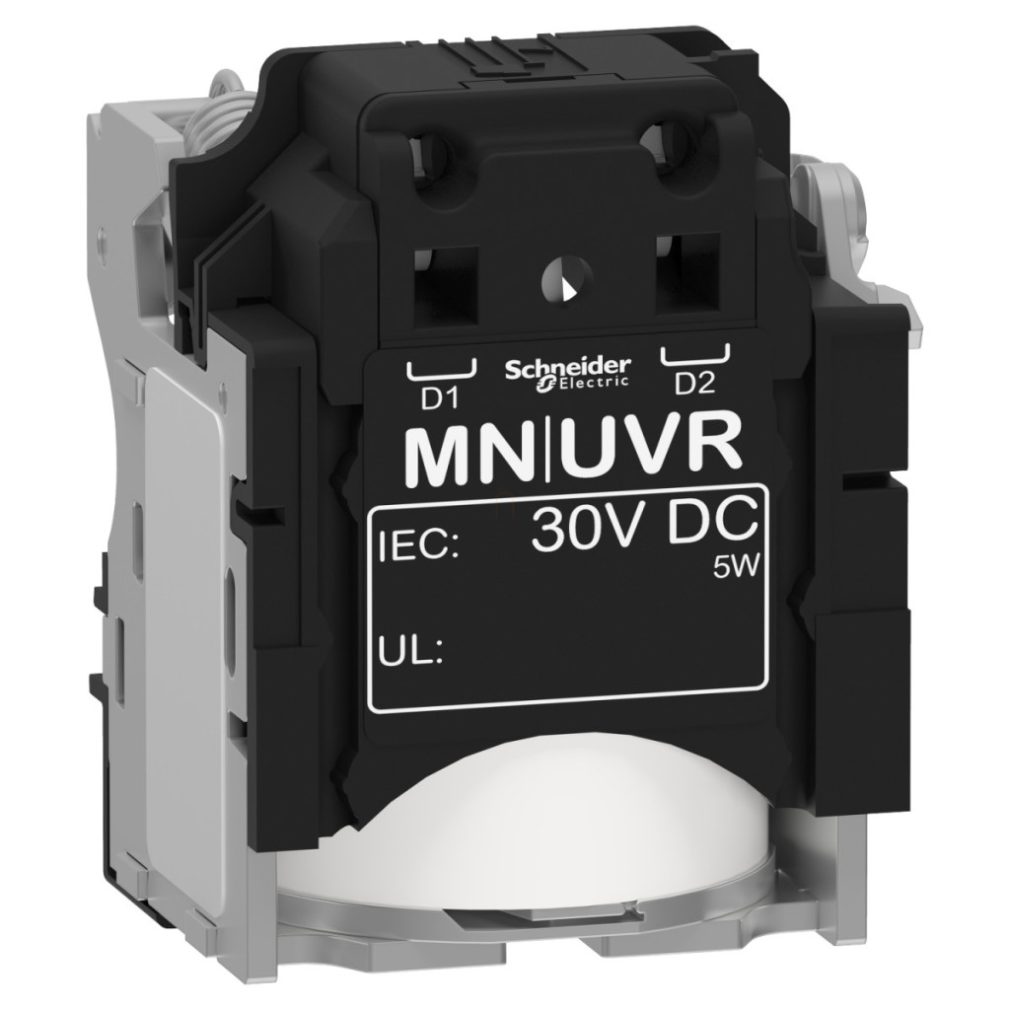

Schneider Electric ComPacT NSX (2021) - LV429411 -MN 30 V DC eliberare la tensiune zero NSX100–630 date tehnice
Caracteristici generale
Familia de produse: ComPacT
Tipul produsului: ComPacT NSX100...250, ComPacT NSX100...250 DC, ComPacT NSX100...250 DC PV, ComPacT NSX400...630, ComPacT NSX400...630 DC, ComPacT NSX400...630 DC PV
Denumire scurtă a dispozitivului: MN
Tip de produs sau componentă: Dispozitiv de declanșare la tensiune
Aplicație dispozitiv: Control
Tip dispozitiv de declanșare la tensiune: Bobină de deschidere, Dispozitiv de declanșare la subtensiune
Caracteristici electrice
Tensiune circuit de control [Uc]: 30 V DC
Prag de funcționare: 0,35...0,7 x Un deschidere, 0,85 x Un închidere
Timp de răspuns: 50 ms
Capacitate de menținere a alimentării: 5 W
Capacitate de comutare a alimentării: 10 W
Conectori și accesorii
Terminal de conexiune auxiliar: cu arc 0,5...1,5 mm² (AWG 20...AWG 16)
Lungime de dezizolare a cablului: 7 mm
Compatibilitate
Gama de compatibilitate: ComPacT ComPacT NSX, ComPact ComPact NSX DC, ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS, PowerPact PowerPact Multistandard
