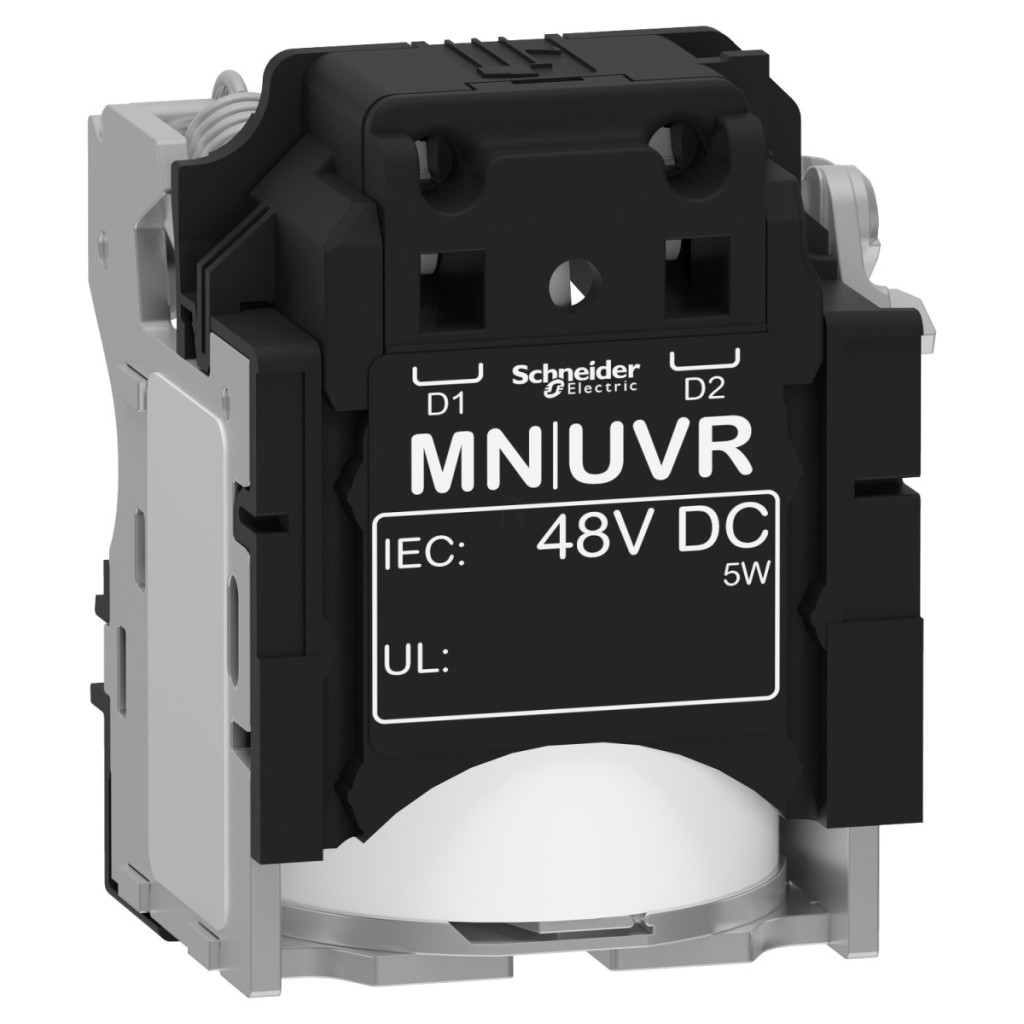

Dispozitivul de declanșare la tensiune zero Schneider Electric MN cu numărul de cod LV429412 este o componentă de protecție esențială pentru funcționarea corectă a întreruptoarelor din seria ComPacT NSX. Această componentă, cu o tensiune nominală de 48 V c.c., asigură deconectarea automată a întrerupătorului atunci când tensiunea circuitului de comandă scade sub o valoare specificată, protejând astfel echipamentul împotriva deteriorării cauzate de o alimentare electrică inadecvată. Dispozitivul de eliberare la tensiune zero este proiectat în principal pentru seriile de întrerupătoare ComPacT NSX100-250 și ComPacT NSX400-630, precum și pentru variantele lor DC și DC PV. Este compatibil cu familiile de produse ComPacT și ComPact NSX, NSX DC, precum și cu întrerupătoarele EasyPact CVS și PowerPact Multistandard. Designul cu terminale cu arc fără șuruburi facilitează foarte mult instalarea și întreținerea, economisind timp și resurse pentru utilizatorii profesioniști. Pragurile de funcționare sunt proiectate cu precizie: declanșarea se deschide la 0,35-0,7 ori tensiunea nominală și se închide la 0,85 ori tensiunea nominală. Această caracteristică tehnică asigură o funcționare precisă și fiabilă chiar și în condiții de rețea instabile. Timpul de răspuns este de numai 50 ms, oferind protecție imediată în cazul unei căderi de tensiune. Dispozitivul are o putere de reținere de 5 W și o putere de comutare de 10 W, asigurând o funcționare eficientă din punct de vedere energetic pe termen lung. Conectarea este simplă și sigură datorită tehnologiei terminalelor cu arc, care este potrivită pentru fire cu o secțiune transversală de 0,5-1,5 mm² (AWG 20-AWG 16). Lungimea de dezizolare a cablului este de 7 mm, ceea ce facilitează conectarea rapidă și precisă. Datorită dimensiunilor reduse (4,5 x 4,8 x 6,3 cm), dispozitivul de eliberare la tensiune zero LV429412 poate fi instalat cu ușurință în spații înguste, oferind totuși o protecție robustă pentru întregul sistem electric. Este alegerea ideală pentru instalații industriale, centre de date și infrastructuri critice, unde funcționarea continuă și sigură este esențială.
Schneider Electric ComPacT NSX (2021) - LV429412 -MN 48 V CC cu eliberare la tensiune zero NSX100–630 date tehnice
Parametri principali
Familia de produse: ComPacT
Gama de produse: ComPacT NSX100...250, ComPacT NSX400...630, ComPacT NSX100...250 DC, ComPacT NSX400...630 DC, ComPacT NSX100...250 DC PV, ComPacT NSX400...630 DC PV
Denumire scurtă a dispozitivului: MN
Tipul produsului sau componentului: Dispozitiv de eliberare a tensiunii
Aplicația dispozitivului: Control
Tipul dispozitivului de eliberare a tensiunii: Bobină de deschidere, Decuplare la tensiune zero
Tensiune circuit de control [Uc]: 48 V DC
Compatibilitate: ComPacT ComPacT NSX, ComPacT ComPacT NSX DC, ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS, PowerPact PowerPact Multistandard
Caracteristici suplimentare
Prag de funcționare: 0,35...0,7 x Un deschidere, 0,85 x Un închidere
Timp de răspuns: 50 ms
Putere de reținere: 5 W
Putere de comutare: 10 W
Terminal auxiliar: cu arc 0,5...1,5 mm² (AWG 20...AWG 16)
Lungime de dezizolare a cablului: 7 mm
