Dispozitivul de declanșare la tensiune zero (MN) Schneider Electric LV429413 este conceput pentru familia de întrerupătoare automate ComPacT NSX. Acest dispozitiv de declanșare cu tensiune de control de 125 V c.c. asigură siguranța sistemelor electrice industriale moderne, permițând declanșarea automată a întrerupătoarelor automate în cazul unei întreruperi de curent sau al unei căderi semnificative de tensiune. Produsul are o gamă largă de compatibilitate, deoarece poate fi utilizat cu seriile ComPacT NSX100...250, ComPacT NSX400...630, precum și cu variantele lor DC și DC PV. De asemenea, este compatibil cu familiile de întrerupătoare ComPact NSX, ComPact NSX DC, EasyPact CVS și PowerPact Multistandard. Terminalele cu arc fac instalarea și întreținerea ulterioară deosebit de ușoare, deoarece firele pot fi conectate rapid fără unelte. Firele cu o secțiune transversală de 0,5...1,5 mm² (AWG 20...AWG 16) pot fi conectate direct după îndepărtarea a 7 mm de izolație. Din punct de vedere tehnic, declanșatorul Schneider Electric LV429413 are o funcționare precisă: pragul său de deschidere este între 0,35 și 0,7 ori tensiunea nominală, în timp ce pragul de închidere este de 0,85 ori tensiunea nominală. Timpul de răspuns extrem de rapid, de numai 50 ms, asigură o protecție fiabilă chiar și în aplicații critice. Dispozitivul are o putere de reținere de 5 W și o putere de comutare de 10 W, ceea ce permite o funcționare eficientă din punct de vedere energetic. Pe lângă controlul întreruptoarelor ComPacT NSX, acesta poate fi integrat și în sisteme de siguranță, deoarece declanșatoarele cu tensiune zero sunt adesea utilizate ca parte a sistemelor de oprire de urgență, unde deschid automat circuitul mecanic în cazul unei întreruperi a circuitului de control sau a unei scăderi a tensiunii de alimentare.

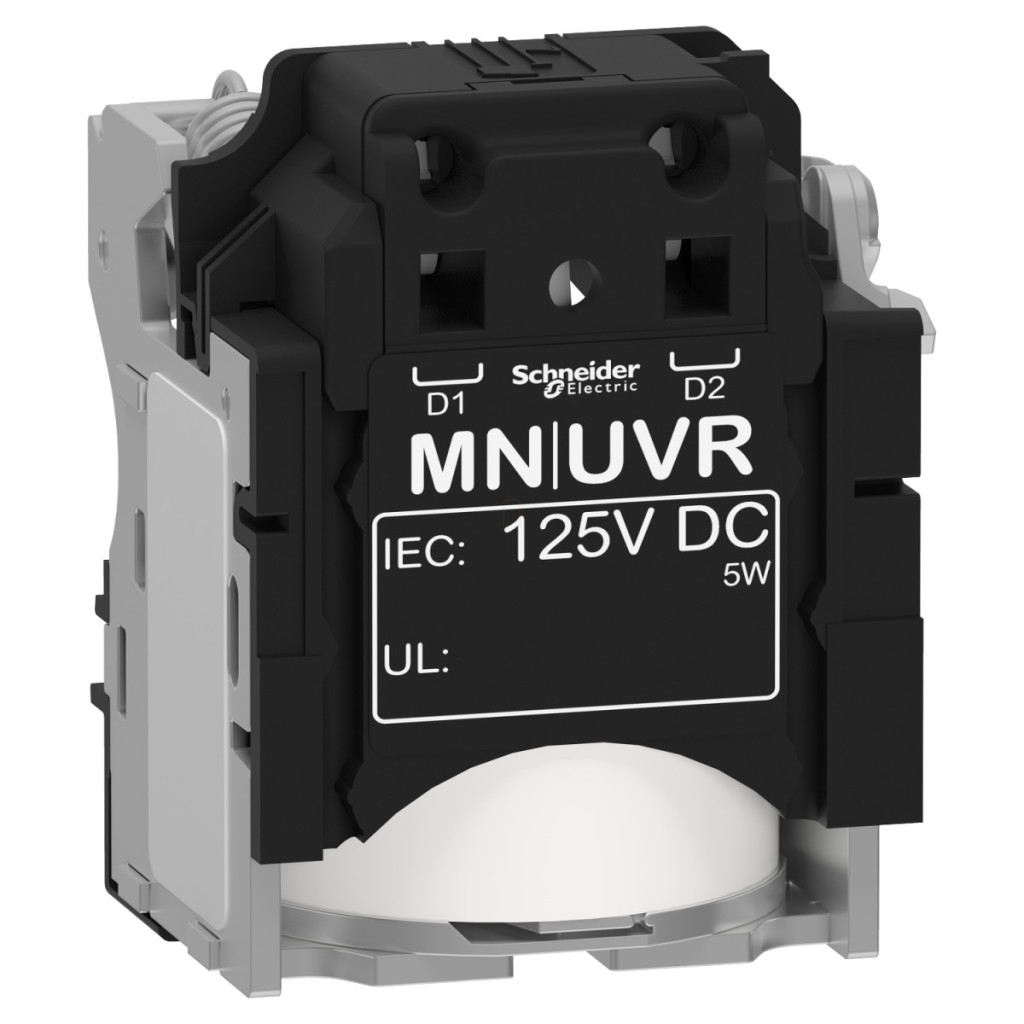

Schneider Electric ComPacT NSX (2021) - LV429413 -MN 125 V CC cu eliberare la tensiune zero NSX100–630 date tehnice
Informații despre produs
Cod produs: LV429413
Denumire produs: Eliberare la tensiune zero MN, ComPacT NSX, tensiune nominală 125 V CC, terminale cu arc fără șuruburi
Seria: ComPacT
Familia de produse: ComPacT NSX100...250, ComPacT NSX400...630 și versiunile lor DC/DC PV
Denumire scurtă a dispozitivului: MN
Caracteristici tehnice
Tipul produsului: Dispozitiv de eliberare a tensiunii
Aplicație: Control
Tip eliberare tensiune: Bobină de deschidere, eliberare tensiune zero
Tensiune circuit de control [Uc]: 125 V CC
Compatibilitate: ComPacT ComPacT NSX, ComPacT ComPacT NSX DC, ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS, PowerPact PowerPact Multistandard
Parametri de funcționare
Prag de funcționare: 0,35...0,7 x Un deschidere, 0,85 x Un închidere
Timp de răspuns: 50 ms
Putere de menținere: 5 W
Putere de comutare: 10 W
Conexiune
Terminal auxiliar: cu arc 0,5...1,5 mm² (AWG 20...AWG 16)
Lungime de dezizolare a cablului: 7 mm
