Dispozitivul de declanșare la subtensiune (dispozitiv de declanșare la tensiune zero) aparținând familiei de produse Schneider Electric ComPacT NSX cu numărul de articol LV429414 este o componentă de siguranță esențială care îmbunătățește siguranța funcționării aparatelor de comutație electrice. Proiectată pentru o tensiune nominală de 250 VCC, unitatea de declanșare de tip MN are terminale cu arc fără șuruburi, permițând o instalare rapidă și fiabilă. Dispozitivul de declanșare la subtensiune Schneider Electric ComPacT NSX este compatibil cu multe tipuri de întrerupătoare, inclusiv versiunile standard și CC ale ComPacT NSX100...250, ComPacT NSX400...630, precum și versiuni speciale pentru aplicații fotovoltaice (PV). De asemenea, este compatibilă cu familiile de produse EasyPact CVS și PowerPact Multistandard. Această versatilitate este deosebit de avantajoasă în mediile industriale în care pot fi utilizate mai multe tipuri de întrerupătoare. Pragul de declanșare MN este de 0,35...0,7 x Un la deschidere și de 0,85 x Un la închidere, ceea ce asigură o protecție precisă a tensiunii. Timpul său de răspuns de numai 50 de milisecunde garantează o deconectare rapidă chiar și în situații critice. Consumul său de energie este de 5 W în funcționare continuă și de 10 W în timpul comutării, asigurând o funcționare eficientă din punct de vedere energetic pe termen lung. Terminalele auxiliare sunt potrivite pentru cabluri cu o secțiune transversală de 0,5...1,5 mm² (AWG 20...16), cu o lungime de dezizolare a cablului de 7 mm. Dispozitivul de eliberare la tensiune zero Schneider Electric ComPacT NSX MN cu numărul de articol LV429414 este utilizat în principal în sistemele de control, unde funcționează ca o caracteristică de siguranță de bază: dacă tensiunea de alimentare a sistemului scade sub o valoare specificată, dispozitivul se activează automat și deconectează circuitul principal. Această funcție este deosebit de utilă în medii în care o scădere bruscă a tensiunii poate provoca o situație periculoasă, cum ar fi în cazul mașinilor industriale, al sistemelor critice sau al echipamentelor care necesită protecție personală.

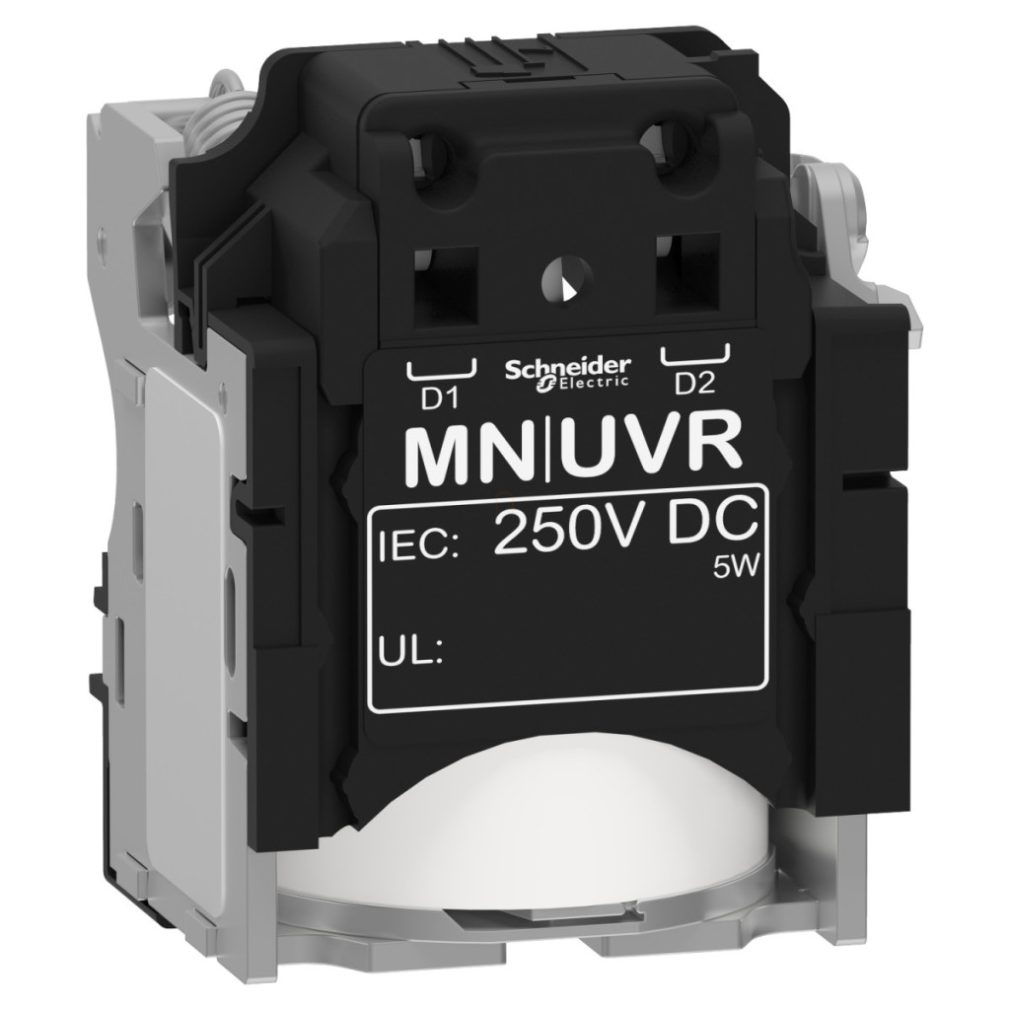

Schneider Electric ComPacT NSX (2021) - LV429414 -MN 250 V CC declanșare la tensiune zero NSX100–630 date tehnice
Caracteristici cheie
Număr articol: LV429414
Denumire produs: Declanșare la subtensiune MN, ComPacT NSX, 250 V CC, cu terminale cu arc fără șuruburi
Familia de produse: ComPacT
Familia de produse în detaliu: ComPacT NSX100...250, ComPacT NSX400...630 și versiunile lor DC și PV
Denumire scurtă a dispozitivului: MN
Parametri tehnici
Tipul produsului sau componentului: Dispozitiv de declanșare la supratensiune
Aplicația dispozitivului: Control
Tip de eliberare a tensiunii: Bobină de deschidere, eliberare la tensiune zero
Tensiune circuit de control [Uc]: 250 V DC
Compatibilitate: ComPacT ComPacT NSX, ComPacT ComPacT NSX DC, ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS, PowerPact PowerPact Multistandard
Date suplimentare
Prag de funcționare: 0,35...0,7 x Un la deschidere, 0,85 x Un la închidere
Timp de răspuns: 50 ms
Putere de menținere: 5 W
Putere de comutare: 10 W
Tip contact auxiliar: cu arc 0,5...1,5 mm² (AWG 20...AWG 16)
Lungime de dezizolare a cablului: 7 mm
