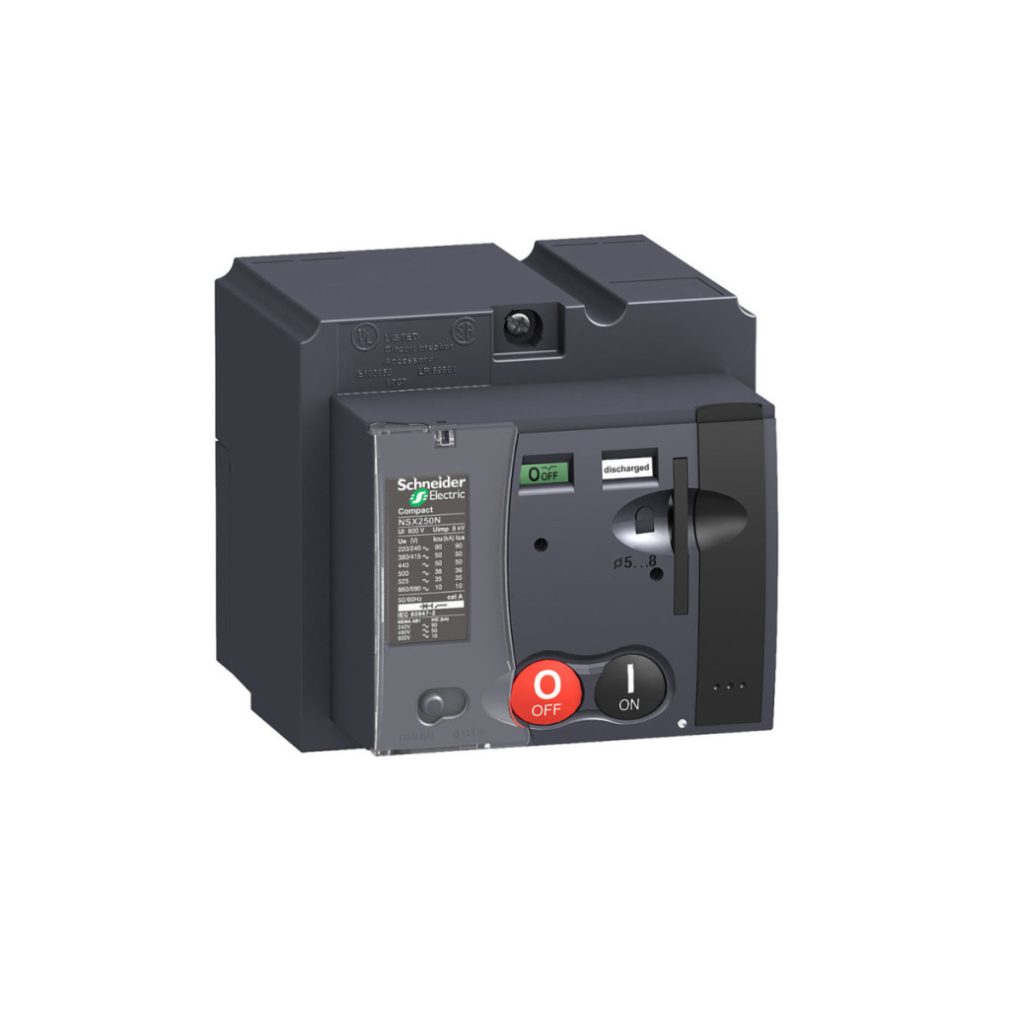

Modulul standard pentru mecanismul motorului Schneider Electric MT250 este o componentă electrică profesională concepută special pentru întrerupătoarele de circuit ComPacT NSX250 și ComPacT NSX250 DC. Produsul are numărul de piesă LV431546 și este optimizat pentru o tensiune de control de 250 VCC, fiind alegerea perfectă pentru aplicații industriale și sisteme de distribuție a energiei electrice de dimensiuni mai mari, unde este necesară funcționarea automată. Funcția principală a acționării motorizate MT250 este tensionarea automată a arcului, care permite operarea de la distanță și automatizarea întrerupătorului. Acest lucru este deosebit de util în medii în care este necesară comutarea frecventă sau în care accesul fizic la întrerupător este limitat. Dispozitivul are un tip de control standard și poate fi acționat cu două tipuri de semnale de control: impuls sau semnal constant, ceea ce oferă o flexibilitate excepțională la integrarea în diverse sisteme de automatizare. Modul de montare fixă asigură o funcționare stabilă, iar dispozitivul este compatibil cu întrerupătoare cu un curent nominal de 250 A. În ceea ce privește specificațiile tehnice, MT250 are timpi de răspuns excelenți - mai puțin de 700 ms pentru deschidere și mai puțin de 80 ms pentru închidere. Frecvența maximă de funcționare este de 2 cicluri pe minut, ceea ce îndeplinește cerințele majorității aplicațiilor industriale. Dispozitivul consumă maximum 500 W atât în timpul operațiunilor de deschidere, cât și în timpul celor de închidere. Produsul include, de asemenea, un adaptor SDE aparținând familiei de întrerupătoare ComPacT NSX250, ceea ce sporește și mai mult funcționalitatea. Din punct de vedere al siguranței, este important ca mecanismul de acționare motorizat să permită instalarea a 1-3 blocaje (cu un diametru de 5-8 mm), astfel încât întrerupătorul să poată fi blocat în siguranță în poziția OFF, împiedicând activarea accidentală în timpul lucrărilor de întreținere sau service.
Schneider Electric ComPacT NSX (2021) - LV431546 - Acționare motorizată 250 V CC date tehnice
Date de bază
Denumire scurtă a dispozitivului: MT250
Tipul produsului sau al componentei: Acționare motorizată
Aplicația dispozitivului: Tensionare automată cu arc
Compatibilitate: ComPacT NSX250, ComPacT NSX250 DC
Tip de control: Standard
Tensiune circuit de control [Uc]: 250 V CC
Metodă de montare a întrerupătorului: Fixă
Curent nominal al întrerupătorului: 250 A
Caracteristici suplimentare
Tip semnal de control: Impuls, Constant
Timp de răspuns al întrerupătorului: < 700 ms deschidere, < 80 ms închidere
Frecvență maximă de funcționare: <= 2 cicluri pe minut
Consum maxim de energie: 500 W - închidere, 500 W - deschidere
Accesorii incluse: Adaptor SDE
Opțiuni de blocare: 1-3 blocaje Ø 5 - Ø 8 mm, Blocare în poziția OFF
