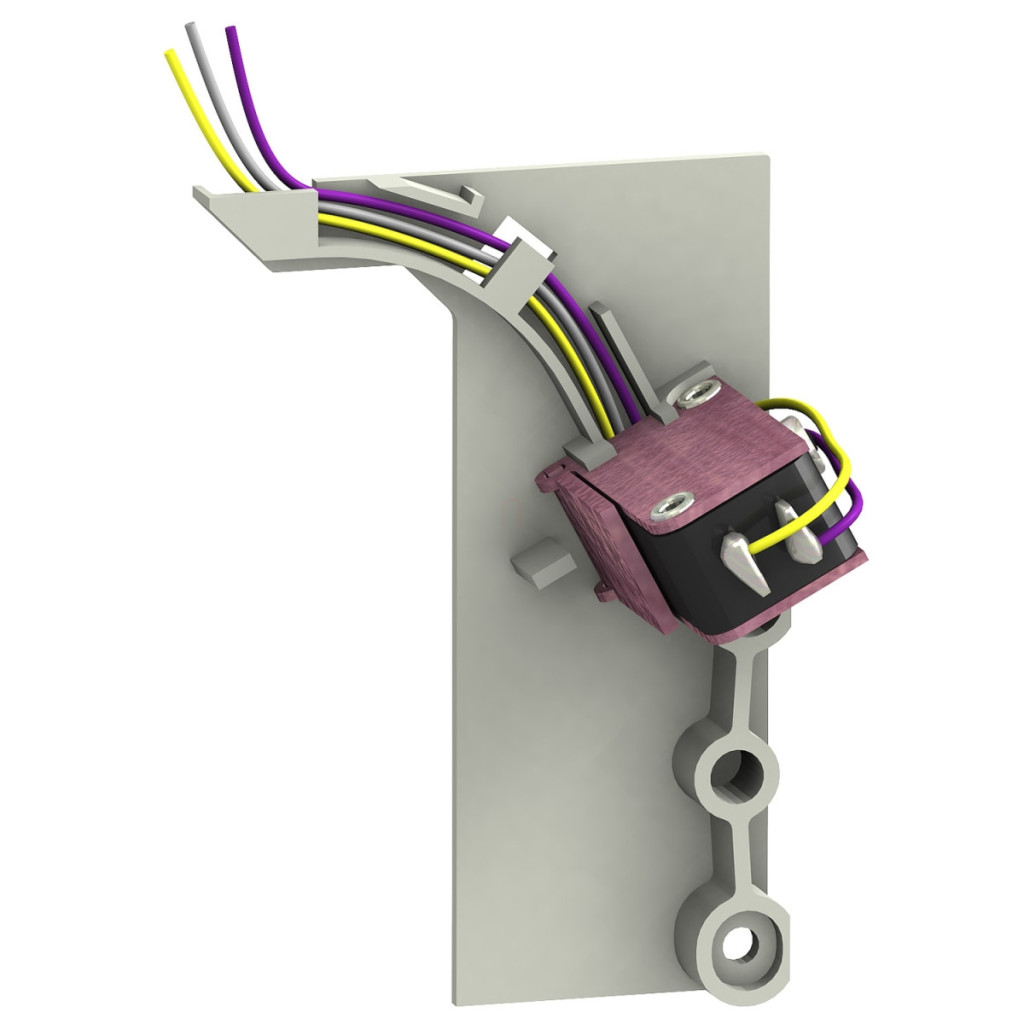

Contactul standard cu întrerupere timpurie Schneider Electric ComPacT NSX (LV432605) este un contact auxiliar de înaltă performanță, special conceput pentru gamele de întrerupătoare de circuit ComPacT NSX400...630 și NSX400...630 DC. Acest tip de contact auxiliar standard are un contact indicator de întrerupere timpurie în poziția CAO a mânerului rotativ și este echipat cu 1 contact de comutare, care oferă o flexibilitate remarcabilă în aplicațiile de control. Contactul auxiliar este compatibil cu seriile ComPacT NSX400, ComPacT NSX630, ComPacT Compact NSX400 DC, ComPacT Compact NSX630 DC și PowerPact PowerPact L. Domeniul său principal de aplicare este implementarea funcțiilor de control, unde schimbarea stării întrerupătorului poate fi prevăzută în avans cu ajutorul contactelor principale. Produsul este extragibil, ceea ce facilitează instalarea, întreținerea și înlocuirea. Capacitatea de sarcină a contactului auxiliar LV432605 este remarcabilă: poate suporta 6A de curent termic convențional măsurat în aer liber. Caracteristicile sale electrice detaliate includ curentul nominal de funcționare pentru diferite categorii de sarcină standard. În categoria AC-12 (controlul sarcinilor rezistive și semiconductoare cu dispozitive electronice), produsul are o capacitate totală de sarcină de 6A la aproape toate nivelurile standard de tensiune alternativă (24V, 48V, 110V, 220/240V, 380/440V, 480V, 660/690V). În categoria AC-15 (controlul sarcinilor electromagnetice), capacitatea de sarcină variază în funcție de tensiune: 5A la 110V, 4A la 220/240V și doar 0,1A la 660/690V. În mod similar, pentru aplicațiile cu curent continuu (categoriile DC-12 și DC-14), capacitatea de sarcină variază între 0,03 A și 6 A, în funcție de nivelul tensiunii. Valoarea minimă a sarcinii este de 100 mA la 24 V CC.
Schneider Electric ComPacT NSX (2021) - LV432605 -1 contacte auxiliare de semnalizare 1 contact direct date tehnice
Caracteristici principale
Familia de produse: ComPacT NSX400...630, ComPacT NSX400...630 DC
Seria: ComPacT
Descriere succintă: contact direct
Tipul produsului sau al componentei: Contact auxiliar
Aplicația dispozitivului: Control
Compatibilitate: ComPacT ComPacT NSX400, ComPacT ComPacT NSX630, ComPacT Compact NSX400 DC, ComPacT Compact NSX630 DC, PowerPact PowerPact L
Caracteristici suplimentare
Tip contact auxiliar: Standard
Funcționare contact auxiliar: Pre-trip
Metodă de montare: Extragibilă
Curent termic convențional în aer liber: 6 A
Curent nominal de funcționare:
AC-12: 6 A la 110 V c.a. 50/60 Hz
AC-12: 6 A la 220/240 V c.a. 50/60 Hz
AC-12: 6 A la 24 V c.a. 50/60 Hz
AC-12: 6 A la 380/440 V c.a. 50/60 Hz
AC-12: 6 A la 48 V c.a. 50/60 Hz
AC-12: 6 A la 480 V c.a. 50/60 Hz
AC-12: 6 A la 660/690 V c.a. 50/60 Hz
AC-15: 0,1 A la 660/690 V c.a. 50/60 Hz
AC-15: 1,5 A la 480 V c.a. 50/60 Hz
AC-15: 2 A la 380/440 V c.a. 50/60 Hz
AC-15: 4 A la 220/240 V c.a. 50/60 Hz
AC-15: 5 A la 110 V c.a. 50/60 Hz
AC-15: 6 A la 24 V c.a. 50/60 Hz
AC-15: 6 A la 48 V c.a. 50/60 Hz
DC-12: 0,3 A la 250 V c.c.
DC-12: 0,6 A la 110 V c.c.
DC-12: 2,5 A la 48 V c.c.
DC-12: 6 A la 24 V c.c.
DC-14: 0,03 A la 250 V c.c.
DC-14: 0,05 A la 110 V c.c.
DC-14: 0,2 A la 48 V c.c.
DC-14: 1 A la 24 V CC
Sarcina minimă: 100 mA la 24 V CC
