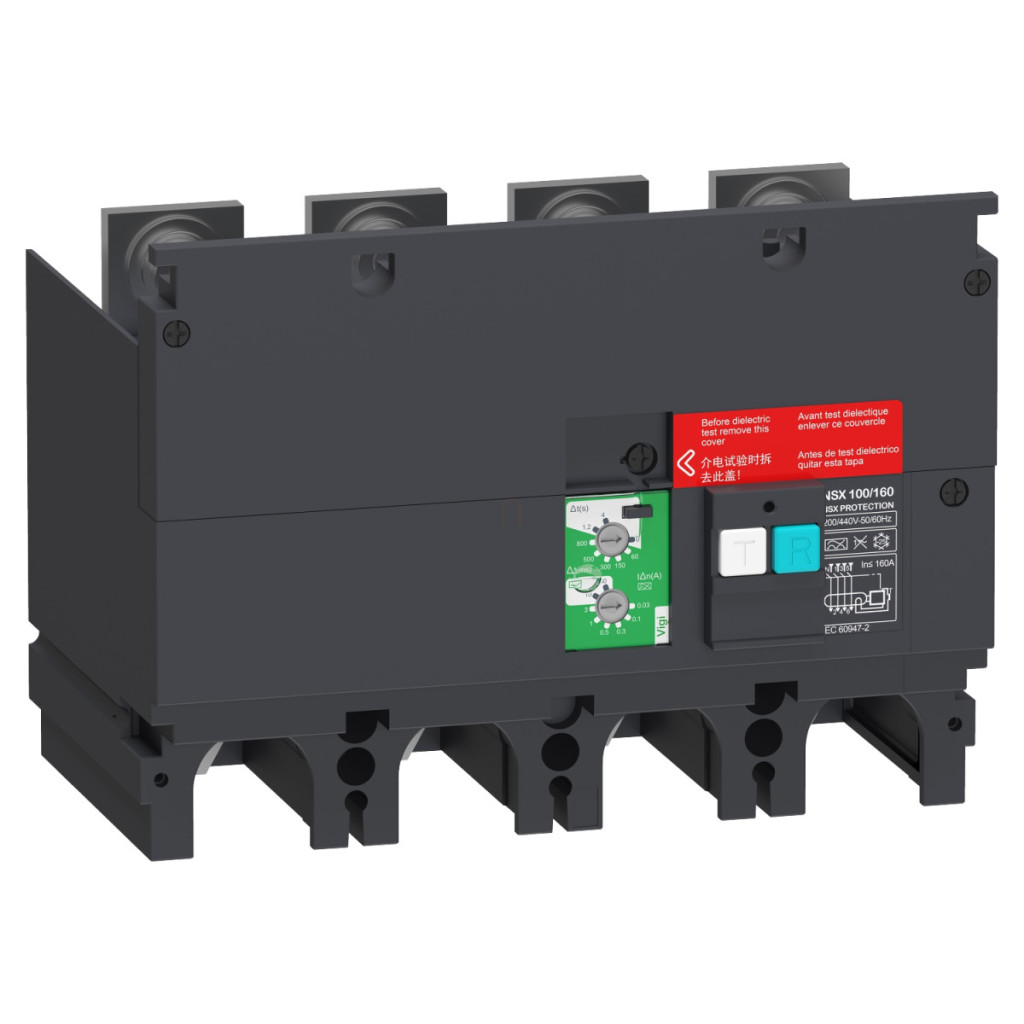

Schneider Electric VigiPacT LV429489 este un modul de protecție împotriva curentului de defect de înaltă calitate, cu 4 poli, conceput special pentru întrerupătoarele ComPacT NSX100 și ComPacT NSX160. Acest modul suplimentar de înaltă performanță joacă un rol fundamental în siguranța rețelelor electrice moderne, în special acolo unde este necesară o protecție sporită a persoanelor și echipamentelor. Modulul suplimentar VigiPacT funcționează într-un interval de tensiune de funcționare de 200-440 V c.a. la o frecvență de rețea de 50/60 Hz și este pe deplin conform cu standardul IEC 60947-2. Dispozitivul este extrem de versatil, deoarece are o sensibilitate reglabilă la curentul de defect, care poate fi setată la 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A pentru clasa A și 10 A și 30 A pentru clasa AC. Această flexibilitate permite utilizatorului să configureze nivelul de protecție în funcție de aplicația specifică, fie într-un mediu rezidențial, fie industrial. LV429489 dispune, de asemenea, de un timp de întârziere a curentului de defect reglabil, cuprins între 0 ms și 4 secunde, incluzând valori intermediare de 60 ms, 150 ms, 300 ms, 500 ms, 800 ms și 1,2 s. Modulul de protecție împotriva curentului de defect Schneider Electric VigiPacT LV429489 are un curent nominal de 100 A și 160 A, care este în concordanță cu valorile întrerupătoarelor compatibile. Dispozitivul are un grad de protecție la atingere de clasa II, ceea ce înseamnă o siguranță sporită pentru utilizatori. Timpul maxim de întrerupere este de 800 ms, iar categoria de supratensiune este IV, ceea ce asigură o funcționare extrem de fiabilă chiar și în condiții extreme de rețea. Modulul de protecție împotriva curentului de defect Schneider Electric VigiPacT LV429489 este recomandat în special pentru medii în care este necesară o protecție personală sporită, cum ar fi clădiri publice, unități medicale, instituții de învățământ sau orice loc în care umiditatea sau alți factori de mediu pot crește riscul de electrocutare. Sensibilitatea reglabilă și protecția cu întârziere permit protecția selectivă împotriva curentului de defect, ceea ce reduce numărul de declanșări false și crește fiabilitatea sistemului. Modulul este compatibil cu întrerupătoarele ComPacT NSX100 și ComPacT NSX160, fiind ușor de integrat în sistemele Schneider Electric existente.
Schneider Electric Compact NSX <630 - LV429489 -Vigi 200-440V 4P, NSX100/160 date tehnice
Caracteristici principale
Familia de produse: ComPacT NSX100...250 / ComPact NSX100...250
Denumire scurtă a dispozitivului: VigiPacT
Tipul produsului sau al componentei: Modul accesoriu Vigi
Domeniu de aplicare: Cablare
Compatibilitate: ComPacT ComPacT NSX100 întrerupător automat, ComPacT ComPacT NSX160 întrerupător automat, ComPact ComPact NSX100 întrerupător automat, ComPact ComPact NSX160 întrerupător automat
Specificații tehnice
Poli: 4P
Curent nominal [In]: 100 A, 160 A
Clasa de protecție la curent de defect: Clasa A, Clasa AC
Tipul de reglare a sensibilității la curent de defect: Reglabil
Sensibilitate la curent de defect: 0,03 A pentru clasa A, 0,1 A pentru clasa A, 0,3 A pentru clasa A, 0,5 A pentru clasa A, 1 A pentru clasa A, 3 A pentru clasa A, 10 A pentru clasa AC, 30 A pentru clasa AC
Tipul de reglare a întârzierii curentului de defect: Reglabil
Valori de reglare a întârzierii curentului de defect [Δt]: 0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s, 4 s
Informații suplimentare
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Tensiune nominală de funcționare [Ue]: 200...440 V AC 50/60 Hz conform IEC 60947-2
Protecție la curent de defect: Da
Timp maxim de întrerupere: 800 ms
Categorie de supratensiune: IV
Mediu
Clasă de protecție la atingere: Clasa II
Standarde: IEC 60947-2
