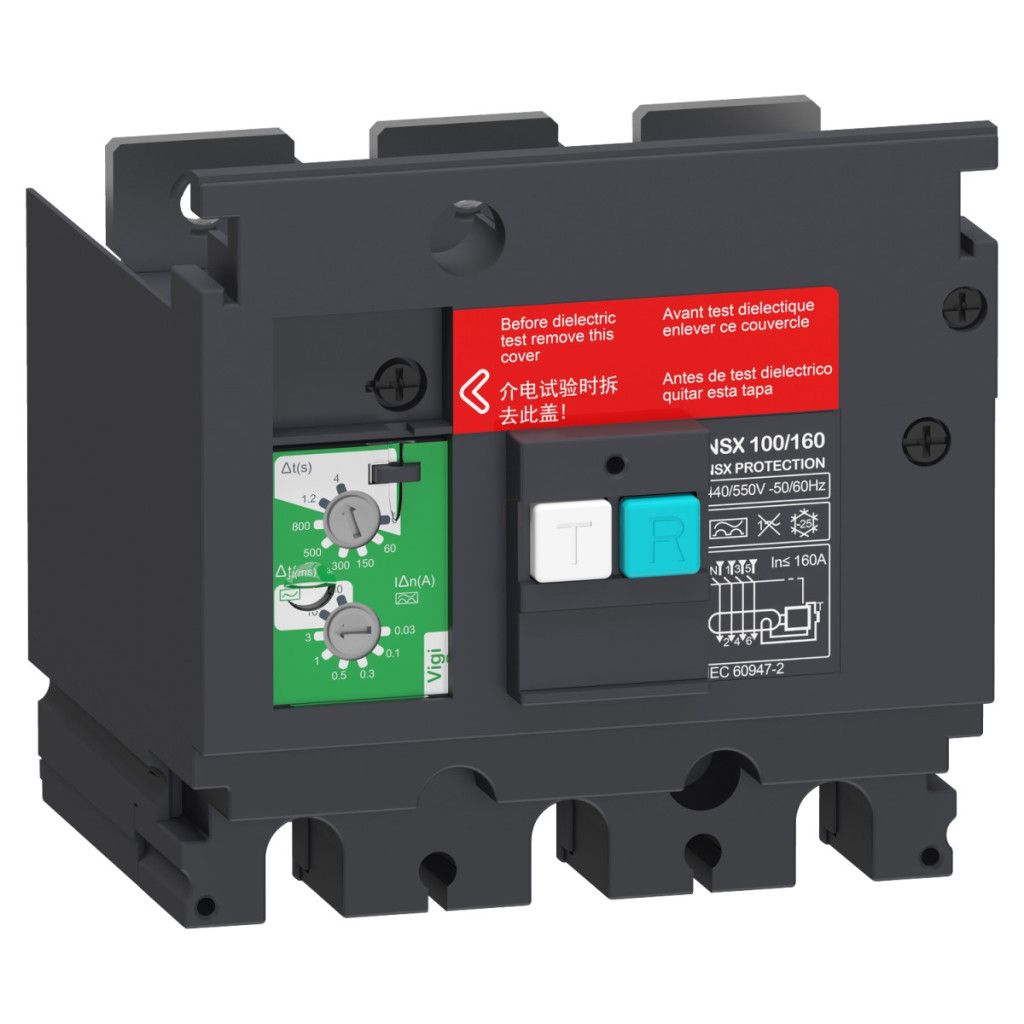

Schneider Electric VigiPacT LV429490 este un modul accesoriu de protecție împotriva defectelor la împământare de înaltă calitate, care poate fi conectat la întrerupătoarele ComPacT NSX100/160. Acest dispozitiv avansat de protecție oferă protecție fiabilă pentru persoane și echipamente, în special în sistemele industriale și comerciale de distribuție a energiei electrice, protejând împotriva curenților de defect la pământ potențial periculoși. Modulul accesoriu VigiPacT are o gamă largă de tensiuni de funcționare, de la 440 V la 550 V c.a., ceea ce îl face flexibil pentru utilizarea într-o varietate de sisteme electrice. Modulul este disponibil într-un design cu 3 poli și poate fi utilizat cu întrerupătoare cu un curent nominal de 100 A sau 160 A. Este proiectat în principal pentru aplicații de cablare și este pe deplin compatibil cu familiile de întrerupătoare ComPacT NSX100 și ComPacT NSX160. Ceea ce face ca acest produs să se remarce este gama sa extrem de largă de reglare. Sensibilitatea la defect la pământ poate fi reglată de la 0,03 A la 3 A (0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A) pentru protecția de clasa A și la 10 A și 30 A pentru protecția de clasa AC. Întârzierea declanșării curentului rezidual este, de asemenea, reglabilă de la 0 ms la 4 secunde (0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s, 4 s), permițând sistemului de protecție să fie perfect adaptat cerințelor aplicației specifice. Acest lucru este deosebit de util la configurarea sistemelor de protecție selective, unde setarea corespunzătoare a întârzierilor de declanșare asigură activarea numai a protecției celei mai apropiate de defect. Modulul Schneider Electric LV429490 VigiPacT funcționează la o frecvență de rețea de 50/60 Hz și respectă cerințele standardului internațional IEC 60947-2. Este clasificat ca protecție împotriva șocurilor electrice de clasa II, ceea ce înseamnă protecție sporită. Timpul său maxim de întrerupere este de 800 ms, iar categoria sa de supratensiune este IV, ceea ce indică faptul că oferă protecție chiar și împotriva celor mai ridicate niveluri de supratensiuni tranzitorii. Numărul produsului este LV429490, care îl identifică în mod clar în gama Schneider Electric.
Schneider Electric Compact NSX <630 - LV429490 -Vigi 440V-550V 3P, date tehnice NSX100/160
Caracteristici principale
Familia de produse: ComPacT NSX100...250 / ComPact NSX100...250
Denumire scurtă a dispozitivului: VigiPacT
Tipul produsului sau al componentei: Modul accesoriu Vigi
Aplicația dispozitivului: Cablare
Gama de produse compatibile: ComPacT ComPacT NSX100 întrerupător de circuit, ComPacT ComPacT NSX160 întrerupător de circuit, ComPact ComPact NSX100 întrerupător de circuit, ComPact ComPact NSX160 întrerupător de circuit
Descriere pol: 3P
Curent nominal: 100 A, 160 A
Caracteristici de protecție la defect la împământare
Clasa de protecție la defect la împământare: Clasa A, Clasa AC
Tipul de reglare a sensibilității curentului rezidual: Reglabil
Sensibilitate la defect la pământ: 0,03 A pentru clasa A, 0,1 A pentru clasa A, 0,3 A pentru clasa A, 0,5 A pentru clasa A, 1 A pentru clasa A, 3 A pentru clasa A, 10 A pentru clasa AC, 30 A pentru clasa AC Tipul de setare a întârzierii curentului rezidual: Reglabil Setarea întârzierii curentului rezidual: 0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s, 4 s
Caracteristici suplimentare
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Tensiune nominală de funcționare: 440...550 V AC 50/60 Hz conform IEC 60947-2
Protecție împotriva defectelor la împământare: Da
Timp maxim de întrerupere: 800 ms
Categorie de supratensiune: IV
Mediu
Clasă de siguranță electrică: Clasa II
Standarde: IEC 60947-2
