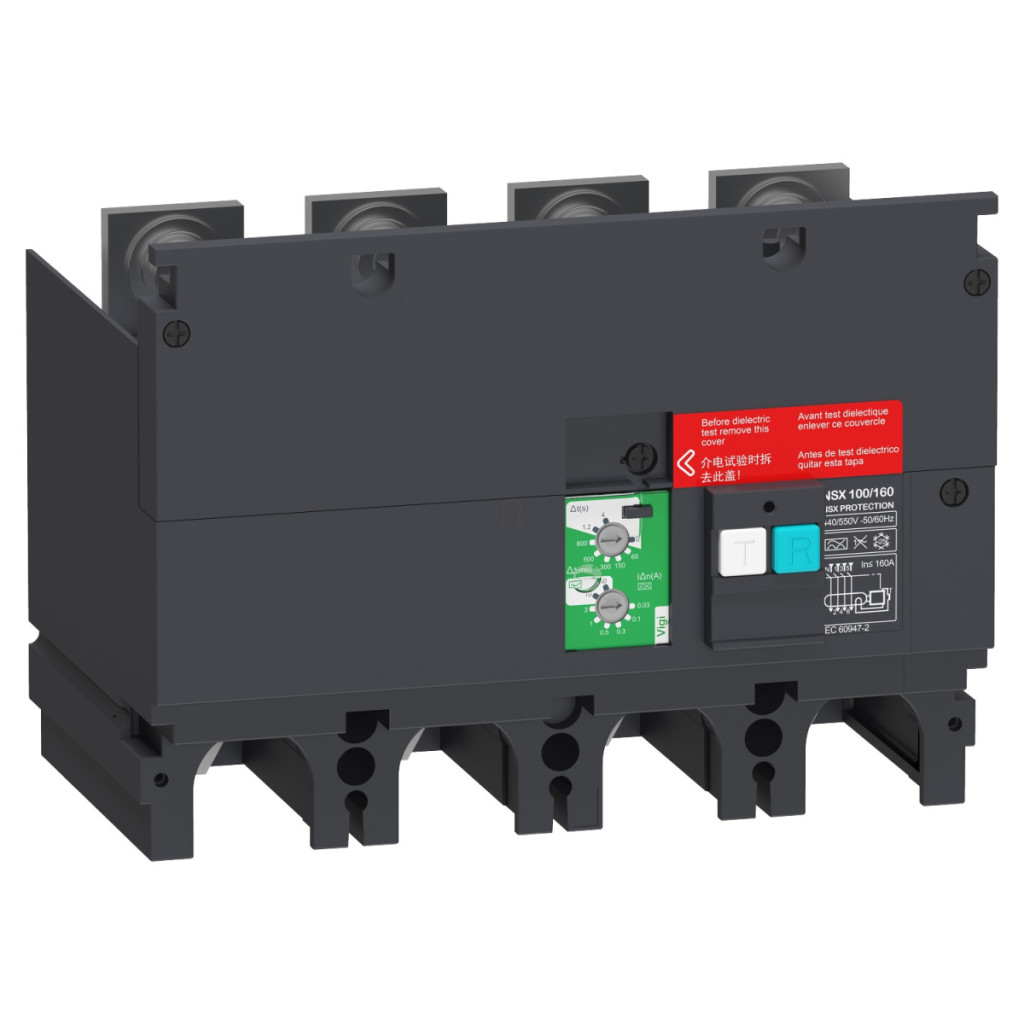

Modulul suplimentar de protecție împotriva scurgerilor la pământ Schneider Electric VigiPacT oferă o soluție excelentă pentru protecția împotriva supracurentului și a defectelor la pământ în sistemele electrice industriale și comerciale. Acest modul suplimentar, special conceput pentru a funcționa cu întrerupătoarele ComPacT NSX100 și NSX160, este perfect adaptat cerințelor de protecție ale rețelelor moderne de distribuție electrică. Modulul VigiPacT (număr articol LV429491) este proiectat în principal pentru întrerupătoarele ComPacT NSX100 și NSX160 și oferă o gamă largă de funcții. Designul cu 4 poli permite protecția completă a sistemelor trifazate. Dispozitivul are un curent nominal de 100 A și 160 A și poate fi utilizat într-un interval de tensiune de funcționare de 440-550 V c.a. la o frecvență de rețea de 50/60 Hz. O caracteristică specială a modulului este că poate fi setat atât pentru protecție de clasa A (sensibil la curenți sinusoidali și impulsivi), cât și pentru protecție de clasa AC (sensibil numai la curenți sinusoidali), oferind astfel o siguranță adecvată într-o gamă largă de condiții de încărcare. Unul dintre cele mai mari avantaje ale modulului VigiPacT LV429491 este configurabilitatea sa extrem de flexibilă. Sensibilitatea la defect la împământare poate fi setată între 30 mA și 3 A (0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A) pentru protecția de clasă A și între 10 A și 30 A pentru protecția de clasă AC. În plus, întârzierea declanșării defectului la pământ poate fi reglată într-un interval larg: de la 0 ms la 4 secunde (0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s, 4 s). Această flexibilitate remarcabilă permite reglarea precisă a parametrilor de protecție în funcție de condițiile specifice de aplicare și stabilirea unei protecții selective în sistemele cu mai multe etape. Modulul Schneider Electric VigiPacT LV429491 este conform cu standardul internațional IEC 60947-2 și aparține clasei II de protecție împotriva șocurilor electrice, ceea ce înseamnă o siguranță sporită. Timpul maxim de întrerupere este de 800 ms, asigurând un răspuns rapid în cazul unei defecțiuni la împământare. Dispozitivul aparține categoriei IV de supratensiune, ceea ce îl face potrivit pentru utilizare chiar și în cele mai dure medii industriale. Compatibilitatea perfectă cu seria ComPacT NSX, intervalele largi de reglare și funcționarea fiabilă fac din modulul VigiPacT LV429491 alegerea ideală pentru toate aplicațiile în care protecția persoanelor și a echipamentelor împotriva curenților de defect la pământ este de o importanță capitală.
Schneider Electric Compact NSX <630 - LV429491 -Vigi 440V-550V 4P, date tehnice NSX100/160
Caracteristici principale
Familia de produse: ComPacT NSX100...250 / ComPact NSX100...250
Denumire scurtă a dispozitivului: VigiPacT
Tipul produsului sau al componentei: Modul accesoriu Vigi
Aplicația dispozitivului: Cablare
Compatibilitate: ComPacT ComPacT NSX100 întrerupător de circuit, ComPacT ComPacT NSX160 întrerupător de circuit, ComPact ComPact NSX100 întrerupător de circuit, ComPact ComPact NSX160 întrerupător de circuit
Descrierea polului: 4P
Curent nominal [In]: 100 A, 160 A
Caracteristici de protecție împotriva defectelor la împământare
Clasa de protecție împotriva defectelor la împământare: Clasa A, Clasa AC
Tipul de reglare a sensibilității curentului rezidual: Reglabil
Sensibilitate la defect la pământ: 0,03 A pentru clasa A, 0,1 A pentru clasa A, 0,3 A pentru clasa A, 0,5 A pentru clasa A, 1 A pentru clasa A, 3 A pentru clasa A, 10 A pentru clasa AC, 30 A pentru clasa AC Tipul de setare a întârzierii curentului rezidual: Reglabil Setarea întârzierii curentului rezidual: 0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms[Δt] setare întârziere curent rezidual: 0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s, 4 s
Caracteristici suplimentare
Tip rețea: CA
Frecvență rețea: 50/60 Hz
[Ue] tensiune nominală de funcționare: 440...550 V AC 50/60 Hz conform IEC 60947-2
Protecție împotriva defectelor la împământare: Integrată
Timp maxim de întrerupere: 800 ms
Categorie de supratensiune: IV
Mediu
Clasă de siguranță electrică: Clasa II
Standarde: IEC 60947-2
