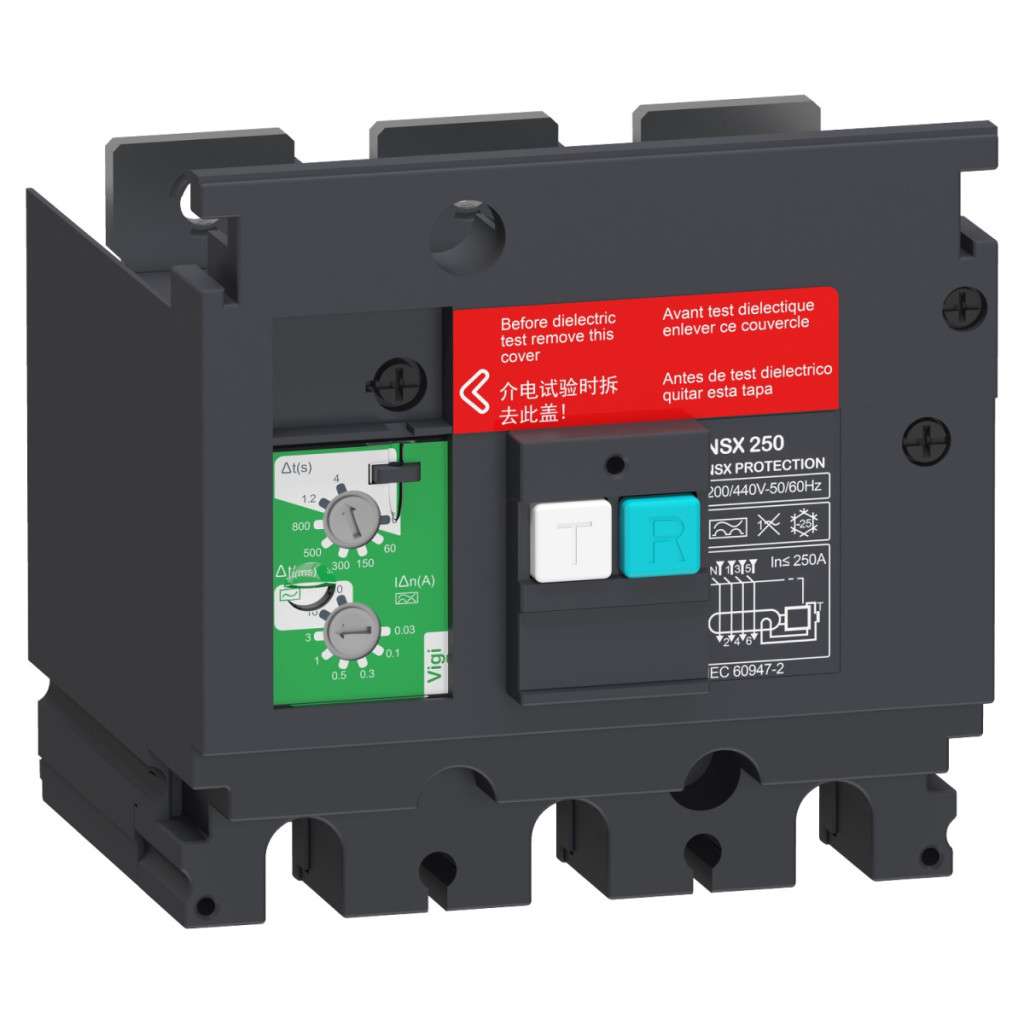

Modulul de protecție împotriva defectelor la împământare Schneider Electric VigiPacT LV429492 pentru seria ComPacT NSX este un dispozitiv profesional de protecție electrică care oferă o soluție optimă pentru protejarea sistemelor industriale și comerciale complexe împotriva defectelor la împământare. Acest modul de înaltă performanță este special conceput pentru a funcționa cu întrerupătoarele ComPacT și ComPact NSX250, fiind astfel completarea perfectă pentru rețeaua electrică existentă. VigiPacT LV429492 este disponibil într-o versiune cu 3 poli, cu un curent nominal de 250 A. Dispozitivul oferă protecție împotriva defectelor la împământare de clasa A și clasa AC, permițând utilizarea sa eficientă în diferite tipuri de sisteme electrice. Sensibilitatea sa la defecte la împământare de clasa A poate fi reglată într-un interval larg: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A și 3 A, în timp ce în modul clasa AC pot fi setate valori de sensibilitate de 10 A și 30 A. Această flexibilitate permite instalatorilor să adapteze protecția cu precizie la cerințele sistemului, oferind astfel o siguranță optimă atât pentru persoane, cât și pentru echipamente. O altă caracteristică remarcabilă a dispozitivului este timpul de întârziere reglabil al defectului la pământ, care poate varia de la 0 ms la 4 secunde, în următoarele incremente: 0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s și 4 s. Această funcționalitate este deosebit de utilă în situațiile în care este necesară deconectarea selectivă sau în care trebuie evitată deconectarea falsă din cauza supratensiunilor momentane. Modulul de protecție împotriva defectelor la împământare Schneider Electric VigiPacT LV429492 funcționează la o tensiune de funcționare de 200-440 V c.a., o frecvență de rețea de 50/60 Hz și este pe deplin conform cu standardul IEC 60947-2. Timpul maxim de întrerupere este de 800 ms, asigurând un răspuns rapid în cazul unei defecțiuni periculoase la împământare, în timp ce categoria de supratensiune IV oferă o protecție robustă împotriva supratensiunilor de rețea. Clasa de protecție împotriva șocurilor electrice II garantează o siguranță suplimentară pentru utilizatori.
Schneider Electric Compact NSX <630 - LV429492 -Vigi 200-440V 3P, date tehnice NSX250
Caracteristici principale
Familia de produse: ComPacT NSX100...250 / ComPact NSX100...250
Denumire scurtă a dispozitivului: VigiPacT
Tipul produsului sau componentului: modul accesoriu Vigi
Aplicația dispozitivului: Cablare
Compatibilitate: ComPacT ComPacT NSX250 întrerupător de circuit / ComPact ComPact NSX250 întrerupător de circuit
Descriere pol: 3P
Curent nominal [In]: 250 A
Clasa de protecție împotriva defectelor la împământare: Clasa A și Clasa AC
Caracteristici de protecție împotriva defectelor la împământare
Tipul de reglare a sensibilității curentului rezidual: Reglabil
Sensibilitate la defecte la împământare: 0,03 A pentru clasa A, 0,1 A pentru clasa A, 0,3 A pentru clasa A, 0,5 A pentru clasa A, 1 A pentru clasa A, 3 A pentru clasa A, 10 A pentru clasa AC, 30 A pentru clasa AC Tipul de reglare a întârzierii curentului rezidual: Reglabil Reglarea întârzierii curentului rezidual [Δt]: 0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s, 4 s
Informații suplimentare
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Tensiune nominală de funcționare [Ue]: 200...440 V AC 50/60 Hz în conformitate cu IEC 60947-2
Protecție împotriva defectelor la pământ: Da Timp maxim de declanșare: 800 ms Categorie de supratensiune: IV Date de mediu Clasa de protecție împotriva șocurilor electrice: Clasa II Standarde IEC 60947-2
