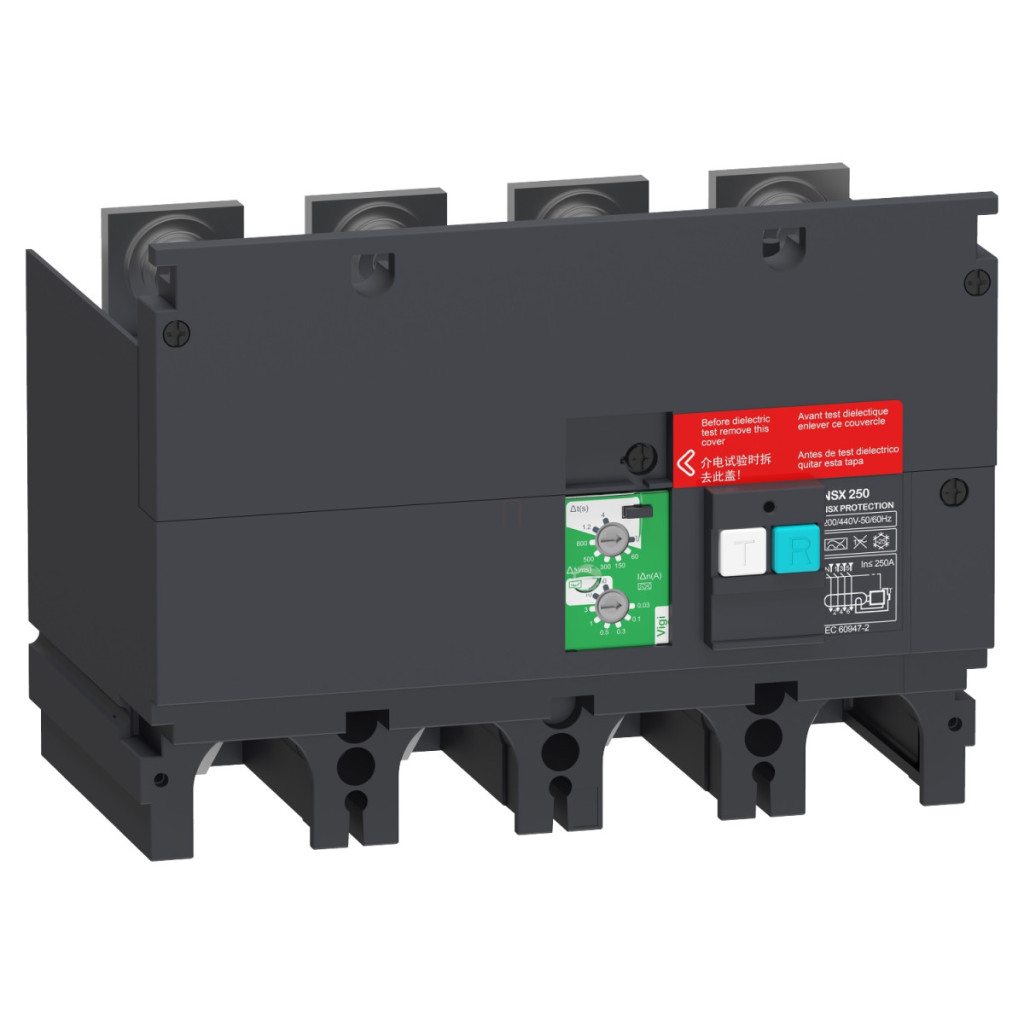

Modulul de protecție împotriva defectelor la împământare Schneider Electric VigiPacT este un accesoriu de înaltă calitate, conceput special pentru întrerupătoarele ComPacT NSX100-250. Acest modul accesoriu special, cu numărul de articol LV429493, asigură protecție împotriva defectelor la împământare, esențială pentru funcționarea în siguranță a sistemelor moderne de distribuție electrică. Modulul VigiPacT este disponibil într-o versiune cu 4 poli și poate fi utilizat pentru curenți nominalizați de până la 250 A. Tensiunea sa de funcționare este de 200-440 V c.a., 50/60 Hz, în conformitate cu standardul IEC 60947-2. Dispozitivul poate fi clasificat în două clase diferite de protecție împotriva defectelor la împământare: clasa A și clasa AC. Funcția de protecție de clasa A este deosebit de avantajoasă în medii în care curentul de defect la pământ poate conține și o componentă de curent continuu pulsatoriu, în timp ce protecția de clasa AC oferă o protecție fiabilă împotriva defectelor la pământ convenționale de curent alternativ. Unul dintre cele mai mari avantaje ale acestui modul este reprezentat de opțiunile sale de reglare extrem de flexibile. Sensibilitatea la defect la pământ poate fi reglată într-un interval larg: de la 0,03 A la 3 A în modul Clasa A (mai precis 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A și 3 A) și de la 10 A la 30 A în modul Clasa AC. Întârzierea declanșării defectului la pământ este, de asemenea, reglabilă, variind de la 0 ms la 4 secunde (valori specifice: 0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s și 4 s). Această gamă largă de setări permite adaptarea precisă a sistemului de protecție la cerințele aplicației specifice, evitând declanșarea inutilă și asigurând în același timp un nivel adecvat de protecție. Modulul Schneider Electric LV429493 VigiPacT este recomandat în special pentru mediile industriale în care detectarea rapidă a defectelor la împământare și un timp de răspuns adecvat sunt esențiale pentru siguranță. Dispozitivul are o categorie de supratensiune IV și protecție de clasa II împotriva șocurilor electrice, ceea ce sporește și mai mult siguranța sistemului. Timpul maxim de întrerupere este de 800 ms, asigurând un răspuns rapid în caz de pericol. Compatibilitatea completă cu întrerupătorul ComPacT NSX250 garantează o instalare ușoară și o funcționare fiabilă.
Schneider Electric Compact NSX <630 - LV429493 -Vigi 200-440V 4P, date tehnice NSX250
Caracteristici cheie
Familia de produse: ComPacT NSX100...250 / ComPact NSX100...250
Denumire scurtă a dispozitivului: VigiPacT
Tipul produsului sau al componentei: Modul accesoriu Vigi
Aplicația dispozitivului: Cablare
Compatibilitate: Întrerupător ComPacT/ComPact NSX250
Parametri tehnici
Descrierea polilor: 4P
Curent nominal [In]: 250 A
Clasa de protecție împotriva defectelor la împământare: Clasa A, Clasa AC
Tipul de reglare a sensibilității curentului rezidual: Reglabil
Sensibilitate la defecte la împământare: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A (Clasa A); 10 A, 30 A (Clasa AC)
Tipul de reglare a întârzierii curentului rezidual: Reglabil
Întârziere defect la pământ [Δt]: 0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s, 4 s
Informații suplimentare
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Tensiune nominală de funcționare [Ue]: 200...440 V AC 50/60 Hz în conformitate cu IEC 60947-2
Protecție la defect la pământ: Încorporată
Timp maxim de întrerupere: 800 ms
Categorie de supratensiune: IV
Caracteristici de mediu
Clasă de protecție împotriva șocurilor electrice: Clasa II
Standarde: IEC 60947-2
