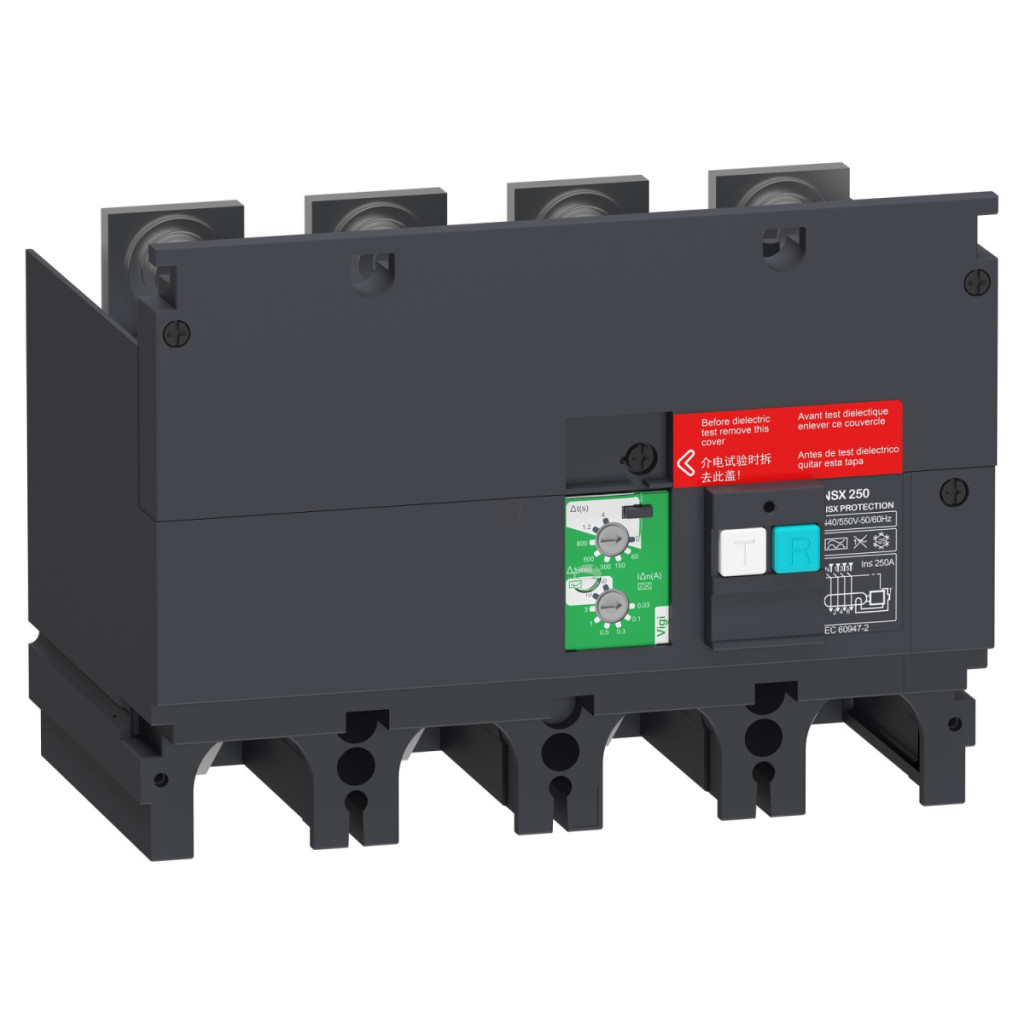

Modulul suplimentar de protecție împotriva scurgerilor la pământ Schneider Electric VigiPacT LV429495 este un accesoriu remarcabil de protecție a alimentării cu energie electrică pentru seria ComPacT NSX, oferind siguranță maximă atât în sistemele electrice industriale, cât și în cele comerciale. Acest modul suplimentar cu 4 poli este compatibil cu întrerupătoarele ComPacT NSX100...250 și este ideal pentru utilizarea într-o varietate de soluții de cablare electrică. O caracteristică specială a modulului VigiPacT este reprezentată de opțiunile sale de setare extrem de flexibile. Sensibilitatea curentului rezidual poate fi reglată într-un interval larg, de la 0,03 A la 30 A, oferind multiple opțiuni atât în clasa de protecție A, cât și în clasa de protecție AC. Protecția de clasă A este deosebit de eficientă pentru curenții de defect care conțin și componente de curent continuu pulsatoriu, în timp ce protecția de clasă AC oferă o protecție adecvată împotriva curenților de defect alternativi sinusoidali. Nivelurile de sensibilitate pot fi setate cu precizie: pentru clasa A, 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A sau 3 A, în timp ce pentru clasa AC se poate selecta 10 A sau 30 A. O altă caracteristică specială a VigiPacT LV429495 este că timpul de întârziere a curentului rezidual poate fi, de asemenea, ajustat, asigurând o protecție selectivă în rețelele complexe. Timpul de întârziere poate fi setat de la 0 ms la 4 secunde (0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s și 4 s), ceea ce permite o strategie de protecție extrem de flexibilă, minimizând opririle inutile. Timpul maxim de întrerupere este de 800 ms, asigurând un răspuns rapid în cazul unui curent de defect real. Modulul Schneider Electric VigiPacT LV429495 are o gamă largă de tensiuni de funcționare, funcționând între 440-550 V CA 50/60 Hz, în conformitate cu cerințele standardului IEC 60947-2. Curentul nominal de 250 A și categoria de protecție la supratensiune IV sporesc și mai mult robustețea produsului. Clasa sa de protecție împotriva șocurilor electrice este Clasa II, ceea ce înseamnă o siguranță sporită pentru utilizatori. Modulul poate fi utilizat pentru rețele de curent alternativ și funcționează la o frecvență de rețea de 50/60 Hz.
Schneider Electric Compact NSX <630 - LV429495 -Vigi 440-550V 4P, date tehnice NSX250
Caracteristici principale
Familia de produse: ComPacT NSX100...250 / ComPact NSX100...250
Denumire scurtă a dispozitivului: VigiPacT
Tipul produsului sau componentei: Accesoriu Vigi
Aplicația dispozitivului: Cablare
Compatibilitate: ComPacT ComPacT NSX250 întrerupător / ComPact ComPact NSX250 întrerupător
Descrierea polilor: 4P
Curent nominal: 250 A
Protecție împotriva curentului de defect
Clasa de protecție împotriva curentului de defect: Clasa A, Clasa AC
Tipul de reglare a sensibilității la curentul de defect rezidual: Reglabil
Sensibilitate la curentul de defect: 0,03 A pentru clasa A, 0,1 A pentru clasa A, 0,3 A pentru clasa A, 0,5 A pentru clasa A, 1 A pentru clasa A, 3 A pentru clasa A, 10 A pentru clasa AC, 30 A pentru clasa AC
Tipul setării întârzierii curentului de defect rezidual: Reglabil
Setarea întârzierii curentului de defect rezidual: 0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s, 4 s
Informații suplimentare
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Tensiune nominală de funcționare: 440...550 V AC 50/60 Hz, în conformitate cu IEC 60947-2
Protecție la curent de defect: Da
Timp maxim de întrerupere: 800 ms
Categorie de supratensiune: IV
Mediu
Clasă de protecție împotriva șocurilor electrice: Clasa II
Standarde
IEC 60947-2
