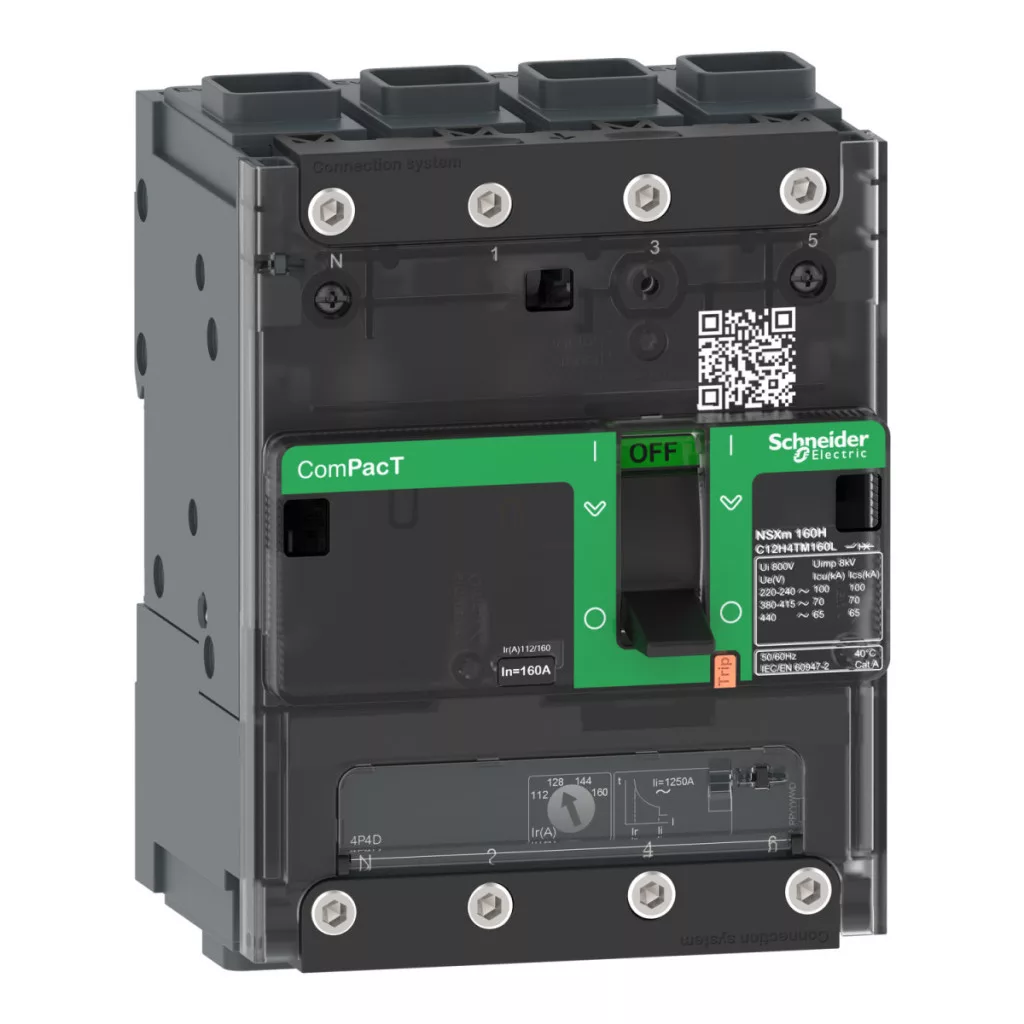

Date tehnice privind întrerupătorul compact Schneider ComPacT NSXm 160B
Caracteristici generale
Producător: Schneider Electric
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSXm
Denumire scurtă: NSXm 160B
Tip: Întrerupător
Aplicație: Distribuție
Număr articol: C11B6TM080L
Parametri tehnici
Poli: 4P
Poli protejați: 3D
Poziția conductorului neutru: Stânga
Curent nominal [In]: 80 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolație: Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Caracteristici de scurtcircuit
Capacitate nominală de întrerupere la scurtcircuit [Icu]:
- 50 kA 220...240 V c.a. 50/60 Hz (conform IEC 60947-2)
- 25 kA 380...415 V c.a. 50/60 Hz (conform IEC 60947-2)
- 20 kA 440 V c.a. 50/60 Hz (conform IEC 60947-2) - 10 kA 500 V c.a. (conform IEC 60947-2) Nivel de putere: B 25 kA 415 V c.a. Capacitate nominală de întrerupere la scurtcircuit [Ics]:
- 50 kA 220...240 V c.a. 50/60 Hz (conform IEC 60947-2)
- 25 kA 380...415 V c.a. 50/60 Hz (conform IEC 60947-2)
- 20 kA 440 V c.a. 50/60 Hz (conform IEC 60947-2) - 10 kA 500 V c.a. 50/60 Hz (conform IEC 60947-2)Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Curent nominal al unității de declanșare: 80 A la 40 °C
Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabilă
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 0,7...1 x In
Tip de reglare a întârziere protecției cu întârziere lungă tr: Fixă
Setări protecție conductor neutru: Fără protecție (3D)
Tip de reglare a declanșării instantanee Ii: Fixă
Interval de reglare a protecției instantanee [Ii]: 1000 A
Protecție la defect la împământare: Niciuna
Caracteristici fizice
Mod de funcționare: Manetă de comutare
Mod de montare a întrerupătorului: Fixă
Tensiune nominală de izolație [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică:
- 20.000 de cicluri la 440 V In/2
- 10.000 de cicluri la 440 V In
- 10.000 de cicluri la 690 V In/2
- 5.000 de cicluri la 690 V In
Disipare de putere pe pol: 5,8 W
Date de montare
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, așezată pe suprafața posterioară
Conexiune superioară: Din față
Conexiune inferioară: Din față
Terminale de conexiune:
- 1 terminal Everlink 2,5...95 mm², pentru cablu rigid sau torsadat din aluminiu/cupru
- 1 terminal Everlink 2,5...70 mm², pentru cablu flexibil de cupru
Distanță de conectare:
- 35 mm cu distanțiere
- 27 mm fără distanțiere
Pas de 9 mm: 12 module
Indicatori și accesorii
Indicație locală: Indicator verde pentru a indica prezența contactelor auxiliare
Spații disponibile pentru unități auxiliare electrice:
- 1 spațiu pentru comutator auxiliar OF
- 1 spațiu pentru comutator de alarmă SD
- 1 spațiu pentru eliberare de tensiune MN sau MX
Dimensiuni și condiții de mediu
Lățime (W): 108 mm
Înălțime (H): 137 mm
Adâncime (D): 80 mm
Culoare: Gri (RAL 7016)
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție la atingere: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 2000 m fără reducerea puterii nominale, 5000 m cu reducerea puterii
