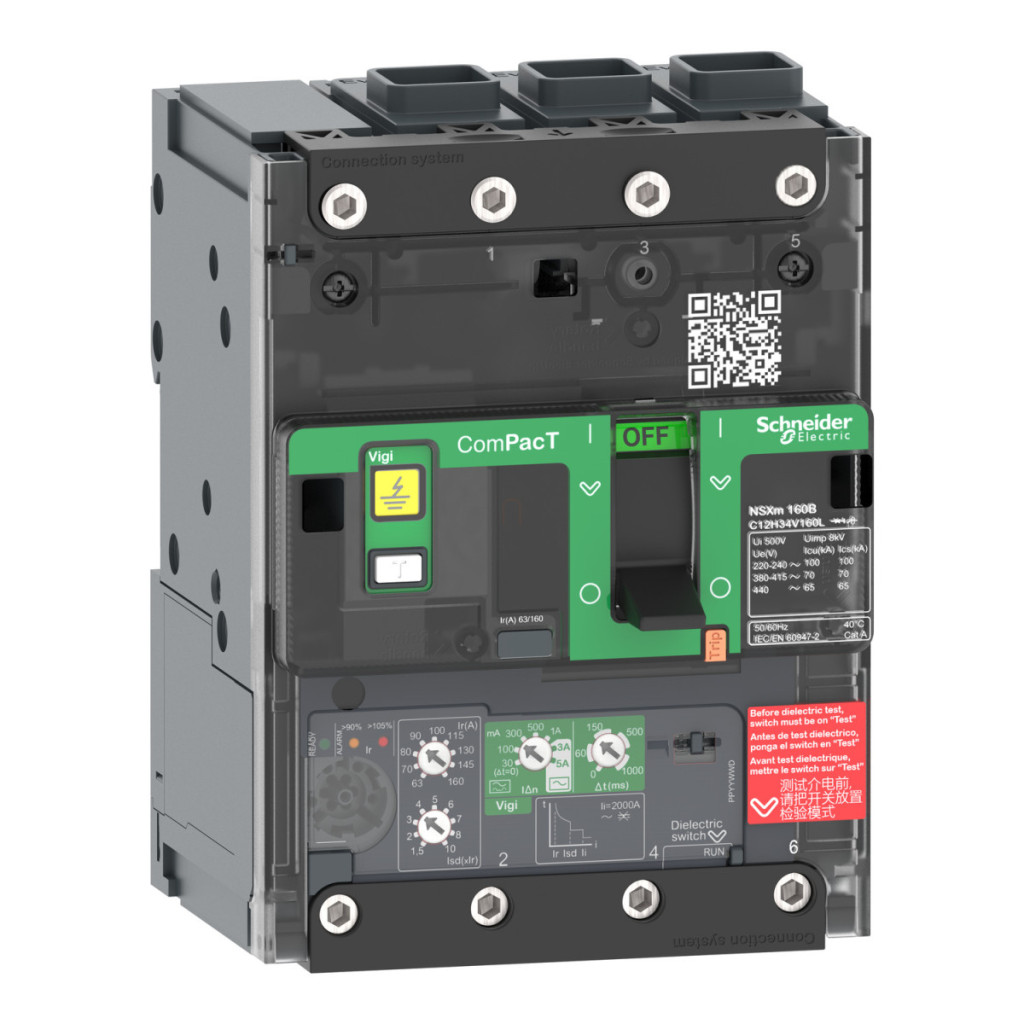

Schneider Electric ComPacT NSXm 63E este un întrerupător de curent de scurgere la pământ de înaltă performanță, care oferă soluția perfectă pentru funcționarea în siguranță a rețelelor de distribuție industriale și comerciale. Dispozitivul C11E34V025L are un design compact, cu 3 poli și o unitate de declanșare electronică MicroLogic 4.1 integrată, care funcționează la un curent nominal de 25 A la o temperatură ambiantă de 40 °C. Întrerupătorul ComPacT NSXm are parametri tehnici remarcabili. Are o capacitate de întrerupere a scurtcircuitelor de 16 kA la 380-415 V c.a., ceea ce corespunde nivelului de performanță E. Dispozitivul are o gamă de tensiune de funcționare de 440 V c.a. 50/60 Hz și este, de asemenea, potrivit pentru izolare în conformitate cu IEC 60947-2. Disjunctorul poate suporta mai multe curenți de scurtcircuit: 25 kA (220-240 V), 16 kA (380-415 V), 10 kA (440 V) și 8 kA (500 V), asigurând performanțe fiabile într-o varietate de medii de aplicare. Unitatea de declanșare electronică MicroLogic 4.1 încorporată oferă funcții de protecție LSoIR, care includ protecție cu întârziere lungă, scurtcircuit, declanșare instantanee și protecție la defect la împământare. O caracteristică specială a produsului este protecția sa extrem de versatilă împotriva defectelor la împământare, care poate funcționa cu o sensibilitate între 30 mA și 5 A atât în clasa de protecție A, cât și în clasa de protecție AC. Întârzierea poate fi, de asemenea, reglată de la 0 ms la 1000 ms, permițând adaptarea perfectă la cerințele specifice ale aplicației. Protecția cu întârziere lungă poate fi configurată cu 9 setări diferite în intervalul 10-25 A, în timp ce protecția la scurtcircuit poate fi reglată la 1,5-10 ori valoarea Ir. ComPacT NSXm este echipat cu terminale EverLink, care pot fi utilizate pentru conductori din cupru cu fire fine de 2,5-70 mm² sau conductori rigizi sau cu fire din aluminiu/cupru de 2,5-95 mm². Întrerupătorul este montat pe panoul din spate și poate fi instalat atât în poziție orizontală, cât și verticală. Comutatorul este de tip basculant, iar întrerupătorul este fix. Are dimensiuni compacte, 108 mm lățime, 144 mm înălțime și 80 mm adâncime, cu o greutate netă de numai 1,63 kg. Produsul are o durabilitate electrică și mecanică remarcabilă: asigură 20.000 de cicluri de funcționare atât din punct de vedere mecanic, cât și electric (la 440 V In/2 sarcină). De asemenea, este versatil în ceea ce privește parametrii de mediu: poate fi utilizat la temperaturi de funcționare între -25 °C și +70 °C, are protecție IP40 conform IEC 60529 și oferă rezistență la impact IK07 conform IEC 62262. Dispozitivul poate fi utilizat fără restricții până la o altitudine de 2000 m deasupra nivelului mării și până la 5000 m cu performanțe reduse. Dispozitivul de întrerupere a curentului de scurgere la pământ Schneider Electric ComPacT NSXm C11E34V025L este alegerea ideală pentru toate aplicațiile industriale și comerciale în care siguranța sporită, funcționarea fiabilă și setările versatile de protecție sunt aspecte cheie.
Date tehnice Schneider Electric ComPacT NSXm 63E
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSXm
Denumire scurtă a dispozitivului: NSXm 63E
Tipul produsului sau al componentei: Întrerupător de circuit cu scurgere la pământ
Aplicație: Distribuție
Număr de poli: 3P
Descrierea polilor protejați: 3D
Curent nominal [In]: 25 A la 40 °C
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit [Icu]:
25 kA Icu 220...240 V c.a. 50/60 Hz
16 kA Icu 380...415 V c.a. 50/60 Hz
10 kA Icu 440 V c.a. 50/60 Hz
8 kA Icu 500 V c.a. 50/60 Hz
Nivel de putere: E 16 kA 415 V c.a.
Capacitate nominală de întrerupere la scurtcircuit [Ics]:
25 kA 220...240 V c.a. 50/60 Hz
16 kA 380...415 V c.a. 50/60 Hz
10 kA 440 V c.a. 50/60 Hz
8 kA 500 V c.a. 50/60 Hz
Tensiune nominală de izolație [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 4.1
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoIR
Interval de reglare a declanșării cu întârziere lungă [Ir]: 10...25 A
Interval de reglare a întârzierii protecției cu întârziere lungă [tr]:
200 s la 1,5 x Ir
8 s la 6 x Ir
5 s la 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Intervalul de setare a declanșării protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Interval de reglare a declanșării protecției instantanee [Ii]: 375 A
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A, Clasa AC
Interval de reglare a sensibilității protecției împotriva defectelor la împământare [IΔn]: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Interval de reglare a întârzierii protecției împotriva defectelor la împământare [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1000 ms
Proprietăți mecanice
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică:
20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5000 cicluri la 690 V In
Disipare de putere pe pol: 1,5 W
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, plată pe panoul din spate
Conexiuni
Conexiune superioară: Frontală
Conexiune inferioară: Față
Terminale de conectare:
1 conector Everlink cu secțiune de cablu 2,5...70 mm², cupru cu fire fine
1 conector Everlink, dimensiune fir 2,5...95 mm², aluminiu/cupru solid sau cu fire
Dimensiuni și greutate
Lățime (W): 108 mm
Înălțime (H): 144 mm
Adâncime (D): 80 mm
Greutate netă: 1,63 kg
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 2000 m fără reducere a puterii, 5000 m cu reducere a puterii
