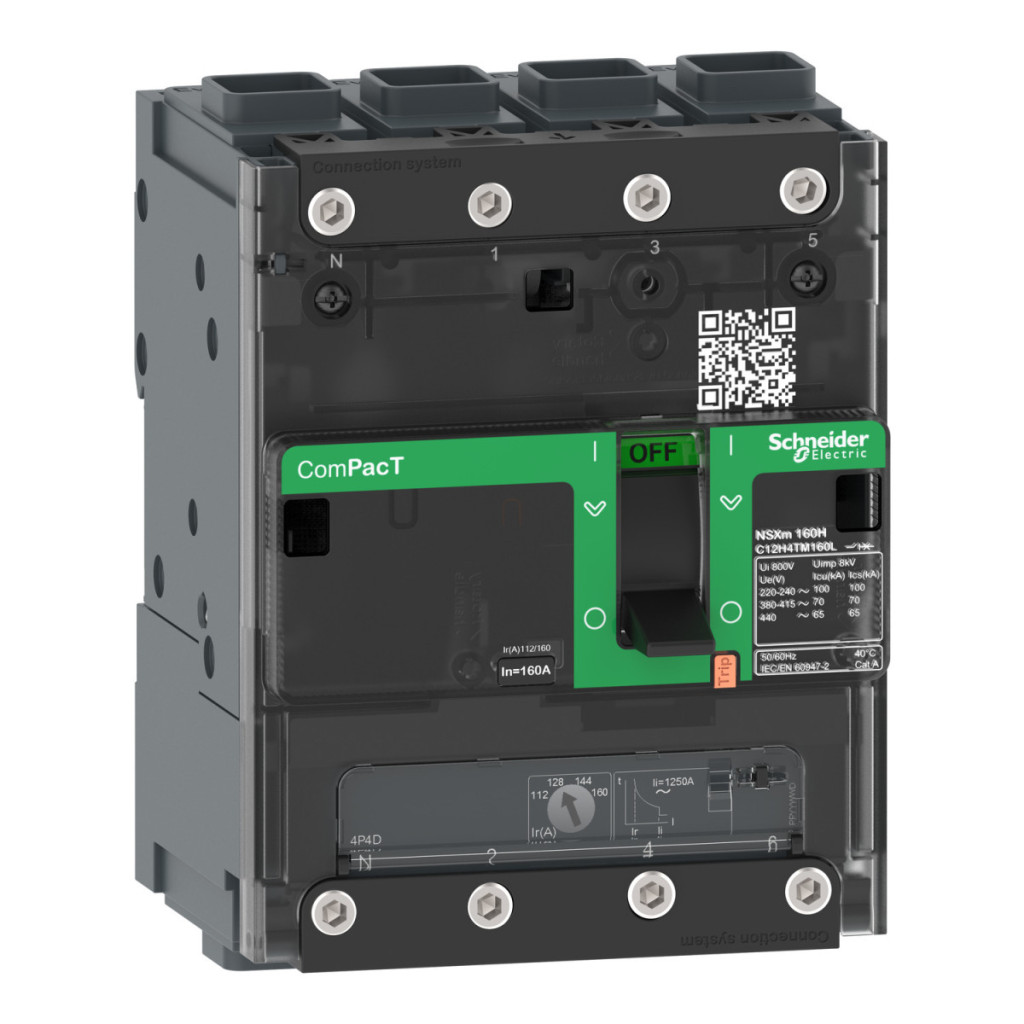

Întrerupătorul miniatural Schneider Electric ComPacT NSXm 63F este un întrerupător versatil și compact, care oferă o protecție excelentă în rețelele de distribuție electrică. Acest întrerupător miniatural cu 4 poli, 3D (neutru neprotejat) are un curent nominal de 32 A la 40 °C și funcționează la o tensiune nominală de funcționare de 690 V CA 50/60 Hz. Produsul cu numărul de articol C11F6TM032L este deosebit de potrivit pentru protejarea rețelelor de distribuție în care este necesară o capacitate ridicată de întrerupere a scurtcircuitelor. Întrerupătorul miniatural ComPacT NSXm 63F are parametri tehnici remarcabili. Capacitatea sa de întrerupere a scurtcircuitelor (Icu) la diferite niveluri de tensiune este: 85 kA la 220-240 V c.a., 36 kA la 380-415 V c.a., 35 kA la 440 V c.a., 15 kA la 500 V c.a. și 10 kA la 525 V c.a., în conformitate cu standardul IEC 60947-2. Dispozitivul cu un nivel de performanță de F 36 kA 415 V c.a. este echipat cu o unitate de declanșare termomagnetică TMD, care asigură funcții de protecție LI (supraîncărcare și scurtcircuit). Întrerupătorul miniatural este, de asemenea, adecvat pentru izolare în conformitate cu IEC 60947-2 și aparține categoriei A. Întrerupătorul miniatural Schneider Electric ComPacT NSXm 63F are o serie de caracteristici tehnice suplimentare. Are o tensiune nominală de izolare de 800 V c.a., o tensiune nominală de rezistență la impulsuri de 8 kV și o durabilitate mecanică și electrică excelentă. Dispozitivul poate rezista la 20.000 de cicluri de funcționare mecanică, iar durabilitatea sa electrică variază de la 5.000 la 20.000 de cicluri în diverse condiții. Pierderea de putere pe pol este de 3,3 W. Produsul este echipat cu conectori EverLink care pot fi utilizați pentru conductori rigizi sau torsionați din aluminiu/cupru de 2,5-95 mm² și conductori flexibili din cupru de 2,5-70 mm². Întrerupătorul miniatural poate fi montat într-o poziție fixă, fie orizontal, fie vertical, sau plat pe panoul din spate. Dimensiuni: 108 mm lățime, 137 mm înălțime și 80 mm adâncime. Intervalul de reglare a protecției termice (Ir) al întrerupătorului miniatural ComPacT NSXm este de 0,7-1 x In, în timp ce nivelul de declanșare a protecției instantanee (Ii) este de 600 A. Avantajele suplimentare ale produsului includ un panou frontal semitransparent, care permite verificarea poziționării corecte a contactelor auxiliare, un cod QR pentru acces rapid la informațiile despre produs și marcaje clare. Dispozitivul are un grad de protecție IP40 și un grad de rezistență la impact IK07 și poate fi utilizat la temperaturi ambientale cuprinse între -25 și 70 °C. Gama de produse Schneider Electric ComPacT NSXm poate fi extinsă cu o serie de accesorii, cum ar fi contacte auxiliare fără fir, capace lungi pentru terminale, contacte auxiliare standard, mânere rotative, bariere de separare a fazelor, blocaje pentru comutatoare, declanșatoare MN pentru cădere de tensiune și declanșatoare MX standard.
Date tehnice privind întrerupătorul miniatural Schneider Electric ComPacT NSXm 63F
Parametri principali
Familia de produse: ComPacT
Denumirea produsului:ComPacT NSXm
Denumire scurtă: NSXm 63F
Tipul produsului: Întrerupător
Domeniu de aplicare: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 3D
Poziția conductorului neutru: Stânga
Curent nominal [In]: 32 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Capacități de scurtcircuit
Capacitate nominală de rupere la scurtcircuit [Icu]:
85 kA 220...240 V c.a. 50/60 Hz, conform IEC 60947-2
36 kA 380...415 V c.a. 50/60 Hz, conform IEC 60947-2
35 kA 440 V c.a. 50/60 Hz, conform IEC 60947-2
15 kA 500 V c.a. 50/60 Hz, conform IEC 60947-2
10 kA 525 V c.a. 50/60 Hz, Conform IEC 60947-2
Nivel de putere: F 36 kA 415 V c.a.
Caracteristici unitate de declanșare
Denumire unitate de declanșare: TM-D
Tehnologie unitate de declanșare:Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Interval de reglare a unității de declanșare Ir: 0,7...1 x In
Setări de protecție a conductorului neutru: Fără protecție (3D)
Nivel de declanșare a protecției instantanee [Ii]: 600 A
Caracteristici mecanice și de conectare
Mod de funcționare: Manetă de comutare
Metoda de montare a întrerupătorului: Fixă
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Rezistență mecanică: 20.000 de cicluri
Rezistență electrică: 20.000 de cicluri la 440 V In/2, 10.000 de cicluri la 440 V In, 10.000 de cicluri la 690 V In/2, 5000 cicluri la 690 V In
Pierdere de putere pe pol: 3,3 W
Terminale de conectare: 1 terminal Everlink 2,5...95 mm², pentru fire rigide sau torsadate din aluminiu/cupru, 1 terminal Everlink 2,5...70 mm², pentru fire flexibile de cupru
Dimensiuni și caracteristici de mediu
Lățime: 108 mm
Înălțime: 137 mm
Adâncime: 80 mm
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 2000 m fără reducere a puterii, 5000 m cu reducere a puterii
