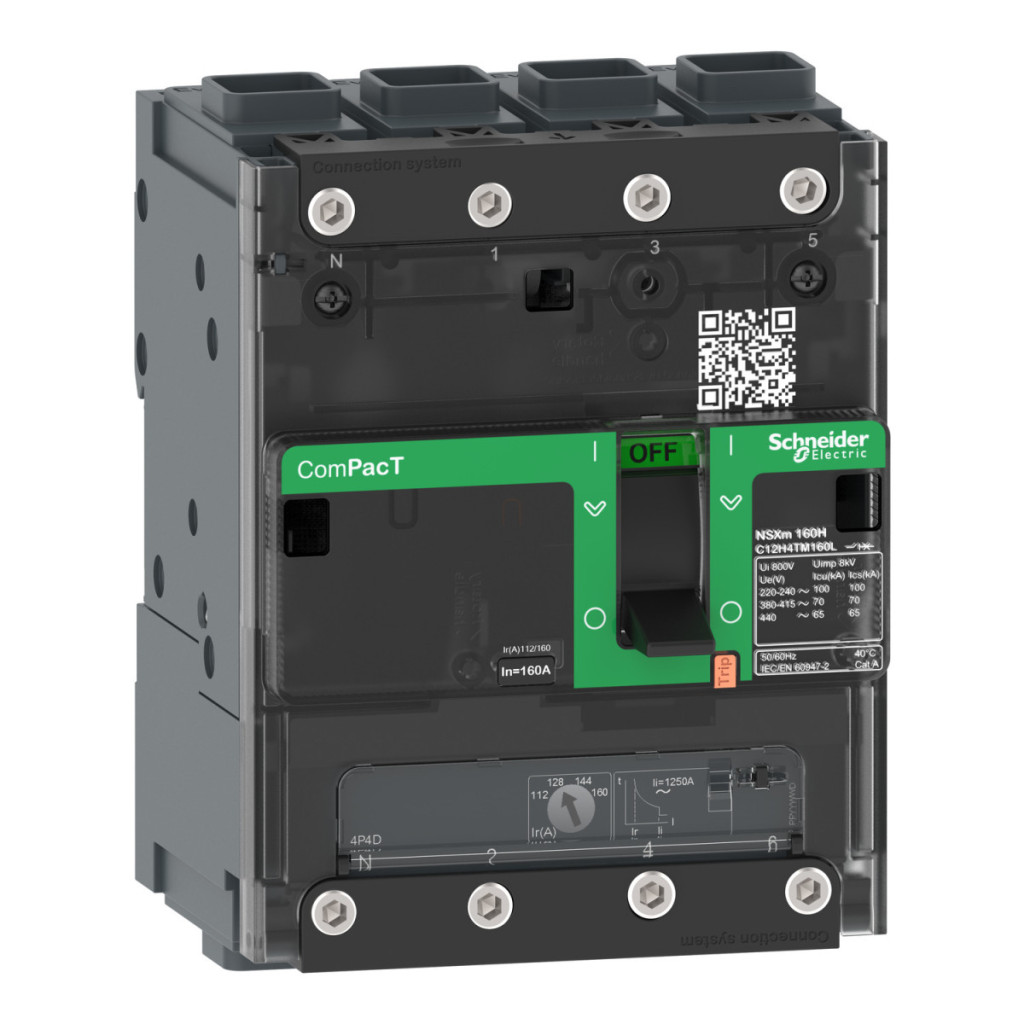

Date tehnice Schneider ComPacT NSXm 63F C11F6TM040L
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSXm
Denumire scurtă a dispozitivului: NSXm 63F
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 3D
Poziția neutră: Stânga
Curent nominal [In]: 40 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, în conformitate cu IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate nominală de întrerupere la scurtcircuit [Icu]:
85 kA Icu 220...240 V c.a. 50/60 Hz conform IEC 60947-2
36 kA Icu 380...415 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
15 kA Icu 500 V c.a. 50/60 Hzconform IEC 60947-2
10 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
Nivel de putere: F 36 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Valoare nominală a unității de declanșare: 40 A la 40 °C
Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabilă
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 0,7...1 x In
Tip de reglare a întârziere protecției cu întârziere lungă tr: Fixă
Setări protecție neutru: Fără protecție (3D)
Tip de reglare a declanșării protecției instantanee Ii: Fixă
Interval de reglare a protecției instantanee [Ii]: 600 A
Protecție la defect la împământare: Niciuna
Conexiuni și instalare
Tip de control: Pârghie basculantă
Metoda de montare a întrerupătorului: Fixă
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, la nivel cu panoul din spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Blocuri terminale: 1 bloc terminal Everlink, dimensiune fir 2,5...95 mm², aluminiu/cupru rigid sau torsadat, 1 terminal Everlink dimensiune fir 2,5...70 mm², cupru flexibil
Distanță între conexiuni: 35 mm cu distanțiere, 27 mm fără distanțiere
Distanță de 9 mm: 12 module
Informații suplimentare
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV
Capacitate nominală de întrerupere la scurtcircuit [Ics]:
85 kA la 220...240 V c.a. 50/60 Hz conform IEC 60947-2
36 kA la 380...415 V c.a. 50/60 Hz conform IEC 60947-2
30 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
10 kA 500 V c.a. 50/60 Hz conform IEC 60947-2
10 kA la 525 V CA 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică:
20.000 de cicluri la 440 V In/2p>
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Disipare de putere pe pol: 3,8 W Număr de deschideri pentru dispozitive auxiliare electrice: 1 deschidere pentru comutator auxiliar OF 1 deschidere pentru comutator de alarmă SD 1 deschidere pentru declanșator de tensiune MN sau MX Indicator local: Steag (verde) pentru a indica prezența contactelor auxiliare
Caracteristici fizice
Lățime (W): 108 mm
Înălțime (H): 137 mm
Adâncime (D): 80 mm
Culoare: Gri (RAL 7016)
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție împotriva șocurilor electrice: Clasa I pe panoul frontal
Gradul de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Clasă de protecție IK: IK07 conform IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -50...85 °C
Umiditate relativă: 0...95%
Altitudine de funcționare: 2000 m fără reducerea performanței, 5000 m cu reducerea performanței
