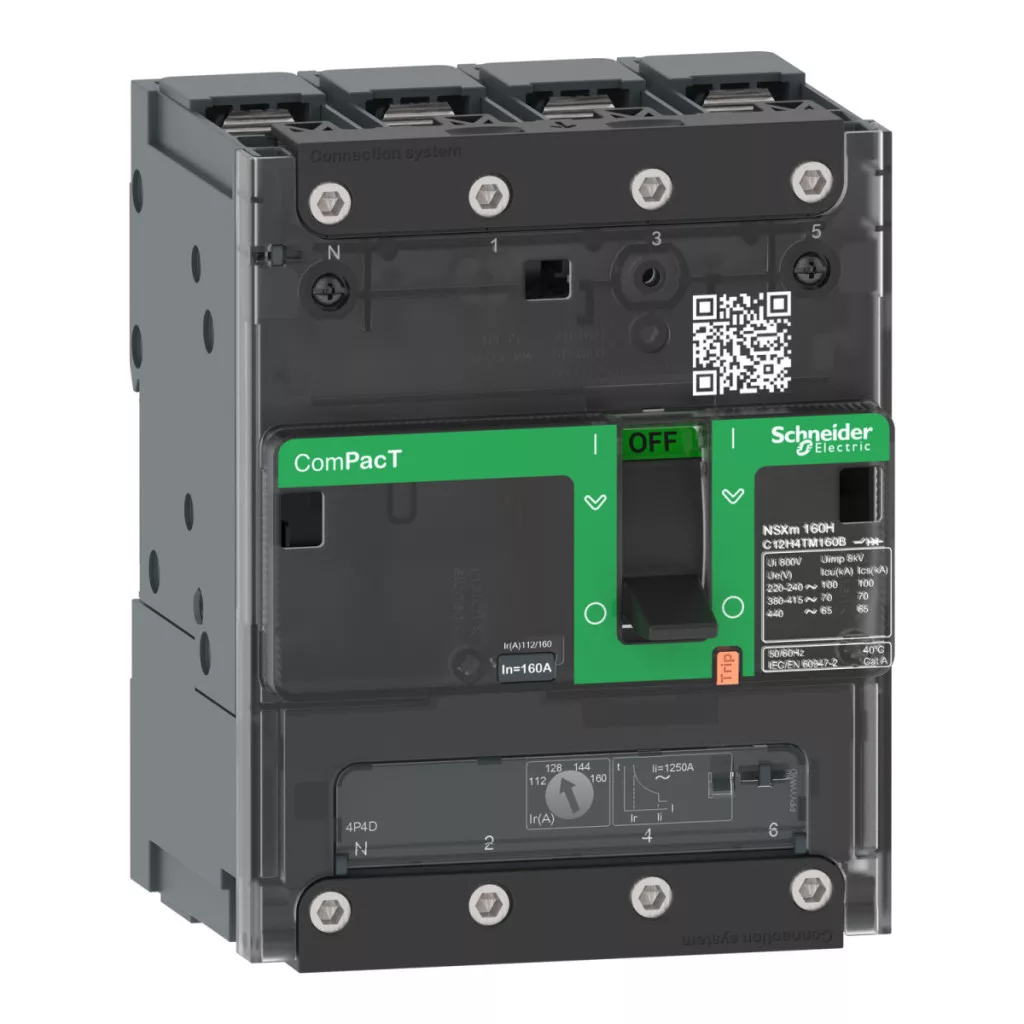

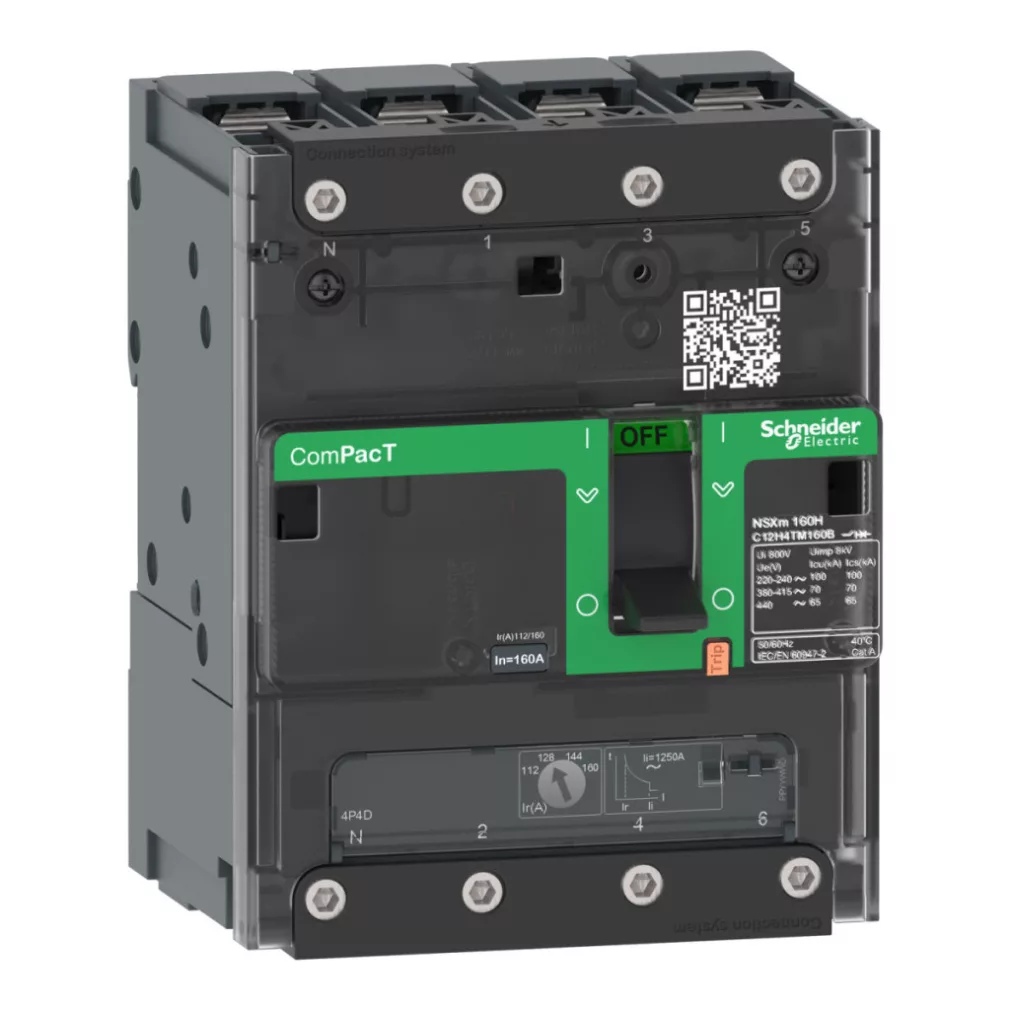

Date tehnice întrerupător Schneider ComPacT NSXm 63F
Caracteristici generale
Denumirea produsului: ComPacT NSXm
Denumirea scurtă a produsului: NSXm 63F
Tipul produsului: Întrerupător
Domeniu de aplicare: Distribuție
Număr de poli: 4P
Poli protejați: 3D
Poziția conductorului neutru: Stânga
Curent nominal: 50 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare izolație: Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Caracteristici de scurtcircuit
Capacitate nominală de rupere la scurtcircuit:
85 kA Icu 220...240 V c.a. 50/60 Hz (IEC 60947-2)
36 kA Icu 380...415 V c.a. 50/60 Hz (IEC 60947-2)
35 kA Icu 440 V c.a. 50/60 Hz (IEC 60947-2)
15 kA Icu 500 V CA 50/60 Hz (IEC 60947-2)
10 kA Icu 525 V CA 50/60 Hz (IEC 60947-2)
Nivel de performanță: F 36 kA 415 V c.a.
Capacitate nominală de întrerupere la scurtcircuit:
85 kA 220...240 V c.a. 50/60 Hz (IEC 60947-2)
36 kA 380...415 V c.a. 50/60 Hz (IEC 60947-2)
30 kA 440 V c.a. 50/60 Hz (IEC 60947-2)
10 kA 500 V c.a. 50/60 Hz (IEC 60947-2) 10 kA 525 V CA 50/60 Hz (IEC 60947-2)Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Tipul setării de declanșare pe termen lung: Reglabil
Intervalul de setare a protecției pe termen lung: 0,7...1 x In
Setare întârziere protecție pe termen lung: Fixă
Setări protecție conductor zero: Fără protecție (3D)
Tip setare declanșare instantanee: Fixă
Interval setare protecție instantanee: 600 A
Protecție curent de defect: Niciuna
Caracteristici fizice și electrice
Tip de control: Comutator
Metoda de montare a întrerupătorului: Fixă
Tensiune nominală de izolație: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică:
20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Pierdere de putere pe pol: 4,6 W
Date de montare
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală
Conexiune superioară: Frontală
Conexiune inferioară: Față
Terminale de conectare: Papuc de cablu presat/șină
Distanță de conectare: 35 mm cu distanțiere, 27 mm fără distanțiere
Pas de 9 mm: 12 module
Dimensiuni și date de mediu
Lățime: 108 mm
Înălțime: 137 mm
Adâncime: 80 mm
Culoare: Gri (RAL 7016)
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție electrică la atingere: Clasa I pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25…70 °C
Temperatura ambiantă de depozitare: -50…85 °C Umiditate relativă: 0…95 % Altitudine de funcționare: 2000 m fără reducerea performanței, 5000 m cu reducerea performanței
