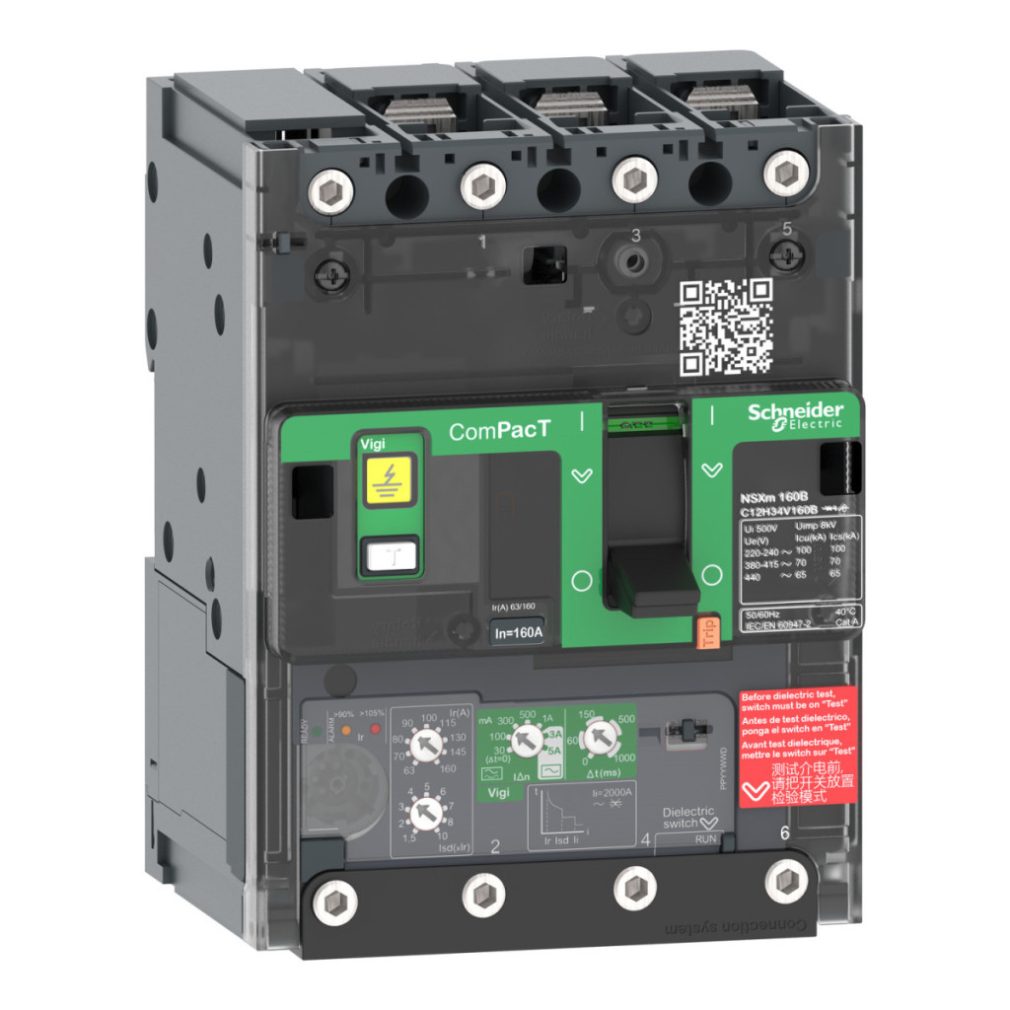

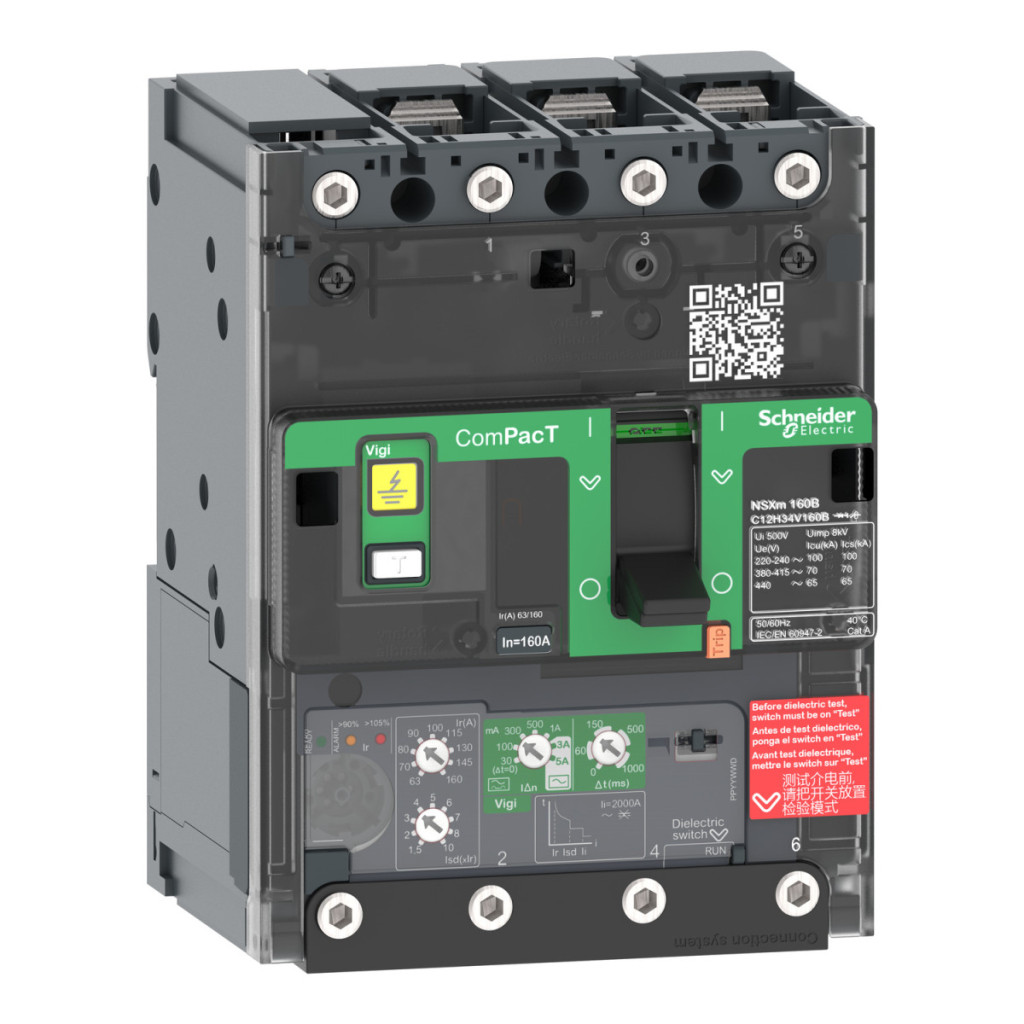

Date tehnice Schneider ComPacT NSXm C11N34V025B
Caracteristici generale
Tipul produsului: Întrerupător de curent diferențial
Denumirea produsului: ComPacT NSXm
Denumire scurtă a dispozitivului: NSXm 63N
Aplicație: Distribuție
Număr de poli: 3P
Descrierea polilor protejați: 3D
Caracteristici electrice
Curent nominal [In]: 25 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform standardului IEC 60947-2
Categorie de utilizare: Categoria A
Putere nominală: N 50 kA 415 V c.a.
Capacitate de întrerupere
Capacitate nominală de întrerupere la scurtcircuit [Icu]:
90 kA 220...240 V c.a. 50/60 Hz
50 kA 380...415 V c.a. 50/60 Hz
50 kA 440 V c.a. 50/60 Hz
25 kA 500 V c.a. 50/60 Hz
15 kA 525 V c.a. 50/60 Hz
10 kA 660...690 V c.a. 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit [Ics]:
90 kA 220...240 V c.a. 50/60 Hz
50 kA 380...415 V c.a. 50/60 Hz
50 kA 440 V c.a. 50/60 Hz
25 kA 500 V c.a. 50/60 Hz
15 kA 525 V c.a. 50/60 Hz
2,5 kA 660...690 V CA 50/60 Hz
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 4.1
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoIR
Valoare nominală a unității de declanșare: 25 A la 40 °C
Protecție la suprasarcină
Tip de setare a declanșării pe termen lung Ir: 9 setări reglabile
Interval de setare a declanșării protecției pe termen lung [Ir]: 10...25 A
Tipul setării întârziere protecție pe termen lung tr: Fixă
Interval setare întârziere protecție pe termen lung [tr]:
200 s pentru 1,5 x Ir
8 s pentru 6 x Ir
5 s pentru 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Protecție la scurtcircuit
Tipul de setare a declanșării pe termen scurt Isd: Reglabil 9 setări
Intervalul de setare a protecției pe termen scurt [Isd]: 1,5...10 x Ir
Tip de reglare a întârzierii protecției de scurtă durată tsd: Fixă
Tip de reglare a declanșării instantanee Ii: Fixă
Interval de reglare a protecției instantanee [Ii]: 375 A
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A, Clasa AC
Tip setare sensibilitate protecție împotriva defectelor la pământ IΔn: Reglabilă
Interval setare sensibilitate protecție împotriva defectelor la pământ [IΔn]:
30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Tipul setării întârzierii protecției împotriva defectelor la împământare Δt: Reglabil
Intervalul de setare a întârzierii protecției împotriva defectelor la împământare [Δt]:
0 ms, 60 ms, 150 ms, 500 ms, 1000 ms
Caracteristici mecanice și de montare
Tip de control: Comutator (manetă comutatoare)
Metoda de montare a întrerupătorului: Fixă
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, așezată pe spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Terminale de conectare: Conector de compresie/bară colectoare
Dimensiuni (L x Î x A): 108 x 144 x 80 mm
Contacte auxiliare
Număr de prize pentru unități auxiliare electrice:
1 priză pentru comutator auxiliar OF
1 priză pentru comutator de alarmă SD
1 priză pentru eliberare de tensiune MN sau MX
Indicație locală: Indicator (verde) pentru prezența contactelor auxiliare
Caracteristici de durabilitate
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică:
20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție electrică la atingere: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 2000 m fără reducerea sarcinii nominale, 5000 m cu reducerea sarcinii
