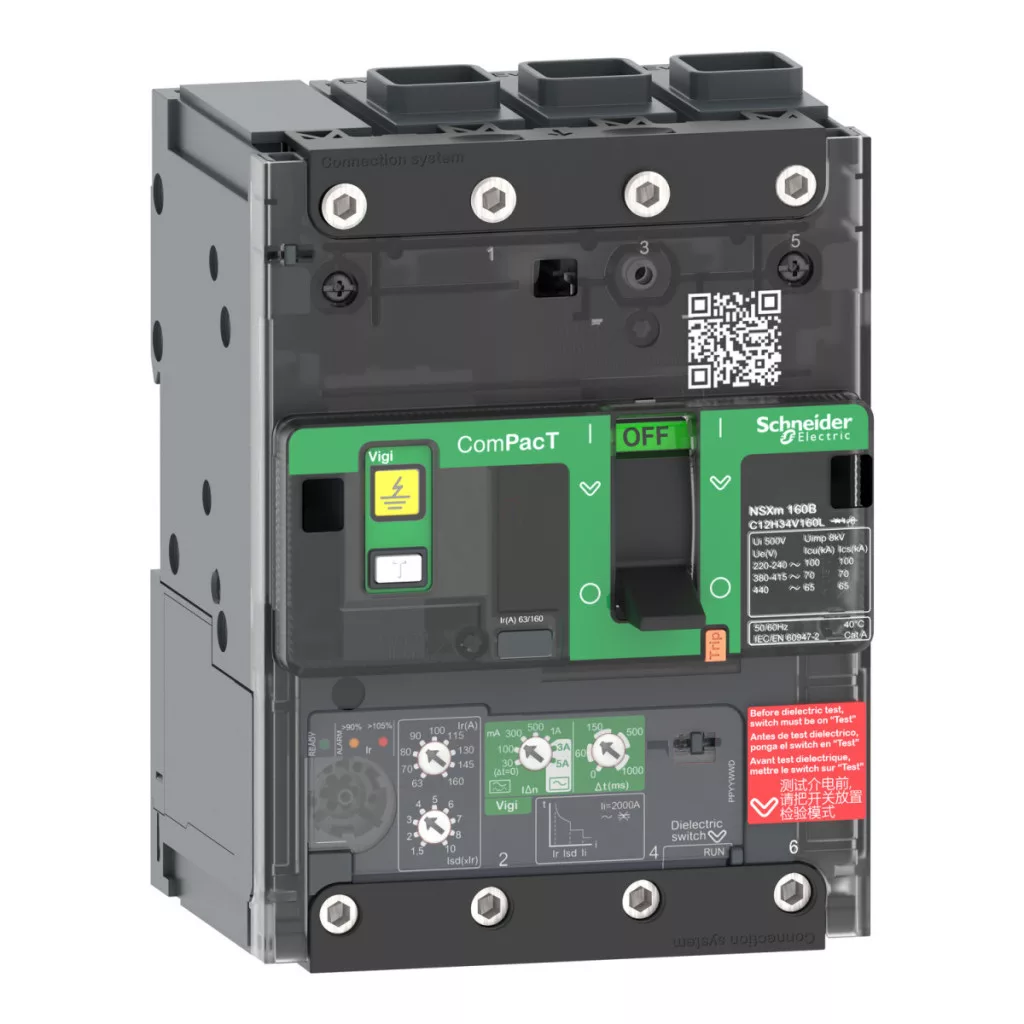

Date tehnice privind întrerupătorul de curent diferențial Schneider ComPacT NSXm 63N
Informații generale despre produs
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSXm
Denumire scurtă a dispozitivului: NSXm 63N
Tipul produsului: Întrerupător de curent diferențial
Domeniu de aplicare: Distribuție
Caracteristici electrice
Poli: 3P
Poli protejați: 3D
Curent nominal [In]: 25 A (la 40 °C)
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru secționare: Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate nominală de întrerupere la scurtcircuit [Icu]:
90 kA 220...240 V c.a. 50/60 Hz
50 kA 380...415 V c.a. 50/60 Hz
50 kA 440 V c.a. 50/60 Hz
25 kA 500 V c.a. 50/60 Hz
15 kA 525 V c.a. 50/60 Hz
10 kA 660...690 V c.a. 50/60 Hz
Nivel de putere: N 50 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 4.1
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoIR
Tip de control: Comutator
Date suplimentare
Tensiune de izolare [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Durată de viață mecanică: 20.000 de operațiuni
Durată de viață electrică:
20.000 de operații de comutare la 440 V In/2
10.000 de operații de comutare la 440 V In
10.000 de operații de comutare la 690 V In/2
5.000 de operații de comutare la 690 V In
Pierdere de putere pe pol: 1,5 W
Instalare și conectare
Metoda de instalare: Fixă
Suprafață de instalare: Panou posterior
Poziție de instalare: Orizontală și verticală, așezată pe spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Terminale de conexiune:
1 conector Everlink 2,5...70 mm², cupru cu fire fine
1 conector Everlink 2,5...95 mm², aluminiu/cupru rigid sau torsadat
Dimensiuni și caracteristici fizice
Lățime: 108 mm
Înălțime: 144 mm
Adâncime: 80 mm
Culoare: Gri (RAL 7016)
Setări de protecție
Protecție cu întârziere lungă Ir: Reglabilă 10...25 A, 9 setări
Întârziere protecție cu întârziere lungă tr: Fixă (200 s 1,5 × Ir, 8 s 6 × Ir, 5 s 7,2 × Ir)
Protecție cu întârziere scurtă Isd: Reglabilă 1,5...10 × Ir, 9 setări
Protecție instantanee Ii: Fixă 375 A
Protecție la defect la împământare: Integrată, clasa A și AC
Interval de reglare a sensibilității la defect la împământare: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Întârziere protecție la defect la împământare: Reglabilă (0 ms, 60 ms, 150 ms, 500 ms, 1000 ms)
Condiții de mediu
Nivel de protecție: IP40 (IEC 60529)
Rezistență la impact: IK07 (IEC 62262)
Temperatură de funcționare: -25...70 °C
Temperatură de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 2000 m fără reducere a puterii, 5000 m cu reducere a puterii
