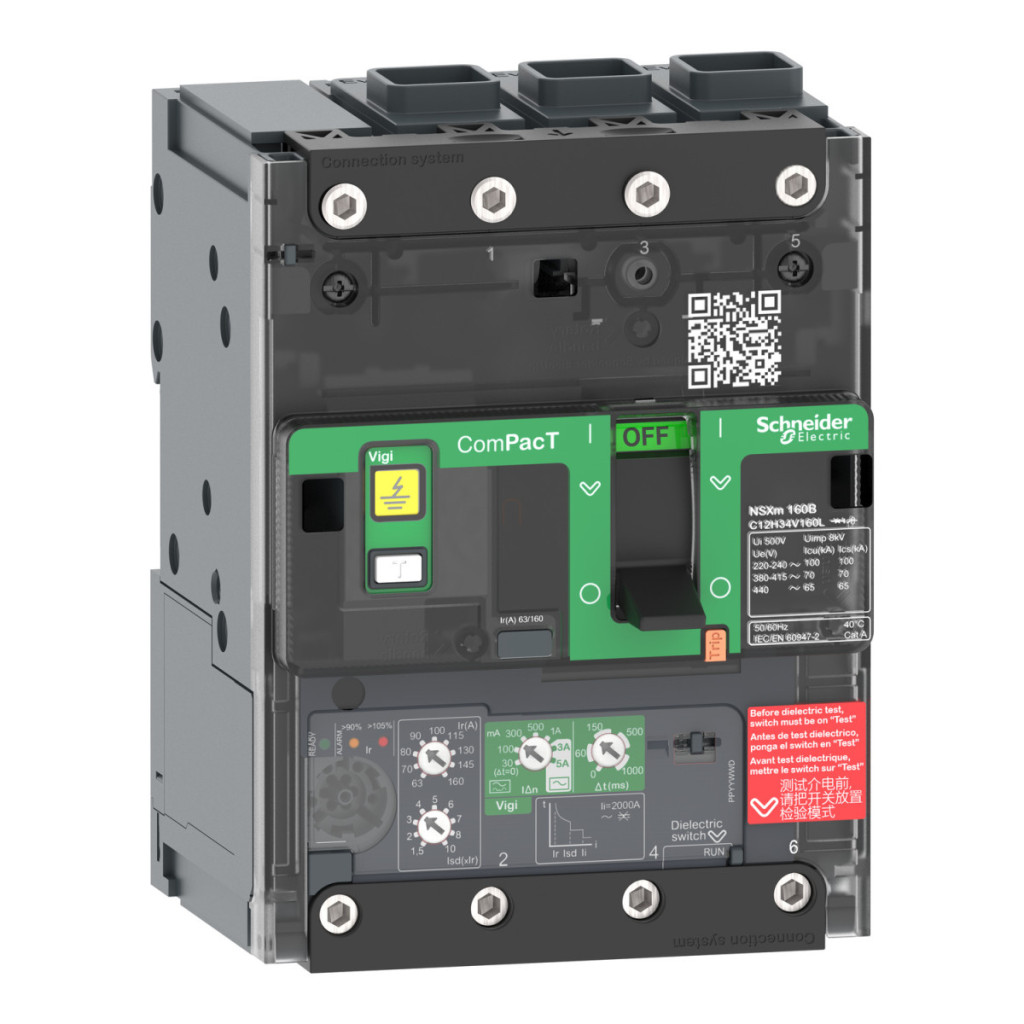

Date tehnice privind întrerupătorul miniatural Schneider Electric ComPacT NSXm 63N
Date generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSXm
Denumire scurtă a dispozitivului: NSXm 63N
Tipul produsului sau componentului: Întrerupător de circuit cu scurgere la pământ
Aplicația dispozitivului: Distribuție
Număr de poli: 3P
Descrierea polilor protejați: 3D
Caracteristici electrice
Curent nominal [In]: 50 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate nominală de întrerupere la scurtcircuit [Icu]:
90 kA Icu 220...240 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA Icu 380...415 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA Icu 440 V c.a. 50/60 Hz, conform IEC 60947-2
25 kA Icu 500 V c.a. 50/60 Hz, conform IEC 60947-2
15 kA Icu 525 V c.a. 50/60 Hz, conform IEC 60947-2
10 kA Icu 660...690 V CA 50/60 Hz, conform IEC 60947-2
Nivel de putere: N 50 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 4.1
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoIR
Valoare nominală a unității de declanșare: 50 A la 40 °C
Tipul de setare a curentului de declanșare a protecției cu întârziere lungă Ir (protecție termică): Reglabil în 9 trepte
Interval de reglare a curentului de declanșare a protecției cu întârziere lungă [Ir]: 20...50 A
Tip setare întârziere protecție cu întârziere lungă tr: Fixă
Interval setare întârziere protecție cu întârziere lungă [tr]: 200 s la 1,5 x Ir, 8 s la 6 x Ir, 5 s la 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Protecție la scurtcircuit și protecție instantanee
Tipul de setare a curentului de declanșare a protecției la scurtcircuit Isd: Reglabil în 9 trepte
Interval de reglare a curentului de declanșare a protecției la scurtcircuit [Isd]: 1,5...10 x Ir
Tip de setare a întârzierii protecției la scurtcircuit tsd: Fixă
Tip de setare a curentului de declanșare a protecției instantanee Ii: Fixă
Interval de reglare a curentului de declanșare a protecției instantanee [Ii]: 750 A
Protecție la defect la împământare
Protecție la defect la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A, Clasa AC
Tipul de setare a sensibilității protecției împotriva defectelor la împământare IΔn: Reglabil
Intervalul de setare a sensibilității protecției împotriva defectelor la împământare [IΔn]: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Sensibilitate la defect la împământare: Clasa A: 30 mA, 100 mA, 300 mA, 500 mA, 1 A; Clasa AC: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Tipul de setare a întârzierii protecției împotriva defectelor la împământare Δt: Reglabil
Intervalul de setare a întârzierii protecției împotriva defectelor la împământare [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1000 ms
Caracteristici fizice și conexiuni
Tip de funcționare: Pârghie
Metoda de montare a întrerupătorului: Fixă
Terminale de conectare: 1 terminal Everlink, dimensiune fir 2,5...70 mm², cupru cu fire fine; 1 terminal Everlink, dimensiune fir 2,5...95 mm², aluminiu/cupru rigid sau torsadat
Distanță de conectare: 35 mm cu distanțiere, 27 mm fără distanțiere
Pas de 9 mm: 9 module
Caracteristici mecanice și de mediu
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2, 10.000 de cicluri la 440 V In, 10.000 de cicluri la 690 V In/2, 5000 cicluri la 690 V In
Disipare de putere pe pol: 1,2 W
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, așezată plat pe placa din spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Lățime (W): 108 mm
Înălțime (H): 144 mm
Adâncime (D): 80 mm
Culoare: Gri (RAL 7016)
Standarde și condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 2000 m fără reducere a puterii, 5000 m cu reducere a puterii
Circuite electrice auxiliare
Număr de deschideri pentru circuite electrice auxiliare: 1 deschidere pentru comutatorul auxiliar OF, 1 deschidere pentru comutatorul de alarmă SD, 1 deschidere pentru eliberarea tensiunii MN sau MX
Indicație locală: Indicator verde pentru a indica prezența contactelor auxiliare
