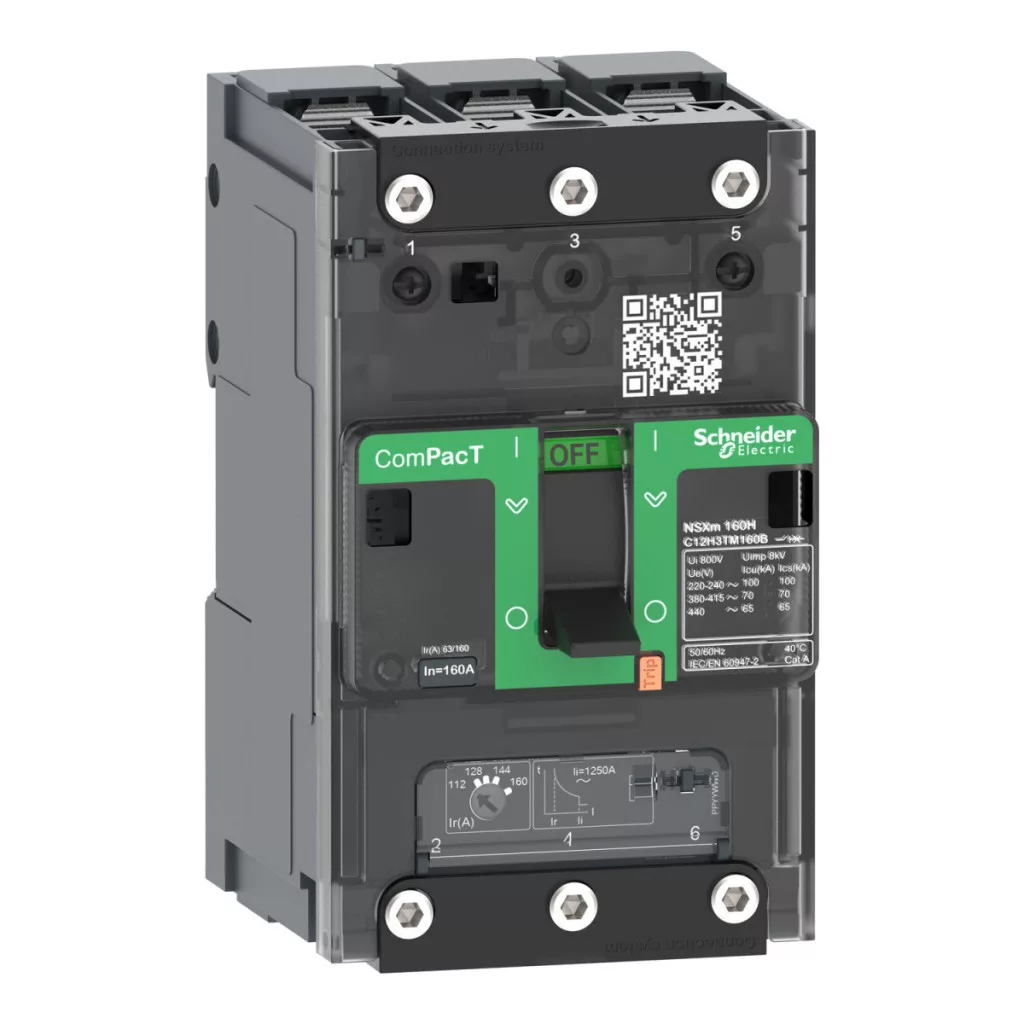

Date tehnice întrerupător miniatural ComPacT NSXm C11N3TM016B
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSXm
Denumire scurtă a dispozitivului: NSXm 63N
Tipul produsului sau componentului: Întrerupător miniatural
Aplicația dispozitivului: Distribuție
Parametri electrici
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal [In]: 16 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate nominală de întrerupere la scurtcircuit [Icu]:
90 kA Icu 220...240 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA Icu 380...415 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA Icu 440 V c.a. 50/60 Hz, conform IEC 60947-2
25 kA Icu 500 V c.a. 50/60 Hz, conform IEC 60947-2
15 kA Icu 525 V c.a. 50/60 Hz, conform IEC 60947-2
10 kA Icu 660...690 V CA 50/60 Hz, conform IEC 60947-2
Nivel de putere: N 50 kA 415 V CA
Capacitate nominală de întrerupere la scurtcircuit [Ics]:
90 kA 220...240 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA 380...415 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA 440 V c.a. 50/60 Hz, conform IEC 60947-2
25 kA 500 V c.a. 50/60 Hz, conform IEC 60947-2
15 kA 525 V c.a. 50/60 Hz, conform IEC 60947-2
2,5 kA 660...690 V c.a. 50/60 Hz, conform IEC 60947-2
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV
Caracteristici unitate de declanșare
Denumire unitate de declanșare: TM-D
Tehnologie unitate de declanșare:Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Valoare nominală a unității de declanșare: 16 A la 40 °C
Tip de setare a declanșării pe termen lung Ir (protecție termică): Reglabilă
Interval de reglare a declanșării protecției pe termen lung [Ir]: 0,7...1 x In
Tipul setării întârzierii protecției pe termen lung tr: Fixă
Tipul setării declanșării protecției instantanee Ii: Fixă
Intervalul de setare a declanșării protecției instantanee [Ii]: 500 A
Protecție împotriva defectelor la împământare: Niciuna
Caracteristici fizice
Tip de control: Manetă de comutare
Metoda de montare a întrerupătorului miniatural: Fixă
Suport de montare: Panou posterior
Poziție de montare: Orizontală și verticală, pe panoul posterior
Conexiune superioară: Panou frontal
Conexiune inferioară: Panou frontal
Terminale de conectare: Șurub/șină de prindere
Distanță de conectare: 35 mm cu distanțiere, 27 mm fără distanțiere
Diviziuni de 9 mm: 9 module
Spații rezervate pentru accesorii electrice: 1 spațiu pentru comutator de contact auxiliar OF, 1 spațiu pentru comutator de alarmă SD, 1 spațiu pentru eliberare de tensiune MN sau MX
Indicație locală: Indicator (verde) pentru prezența contactelor auxiliare
Lățime (W): 81 mm
Înălțime (H): 137 mm
Adâncime (D): 80 mm
Culoare: Gri (RAL 7016)
Caracteristici mecanice
Durabilitate mecanică: 20.000 de cicluri
Durabilitate electrică:
20.000 de cicluri la 440 V In/2 sarcină
10.000 de cicluri la 440 V In sarcină
10.000 de cicluri la 690 V In/2 sarcină
5.000 de cicluri la 690 V In sarcină
Pierdere de putere pe pol: 2,3 W
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție împotriva șocurilor electrice: Clasa I pe panoul frontal
Gradul de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform standardului IEC 60529
Grad de rezistență la impact IK: IK07, conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura aerului ambiant de depozitare: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 2000 m fără restricții, 5000 m cu reducere a puterii
