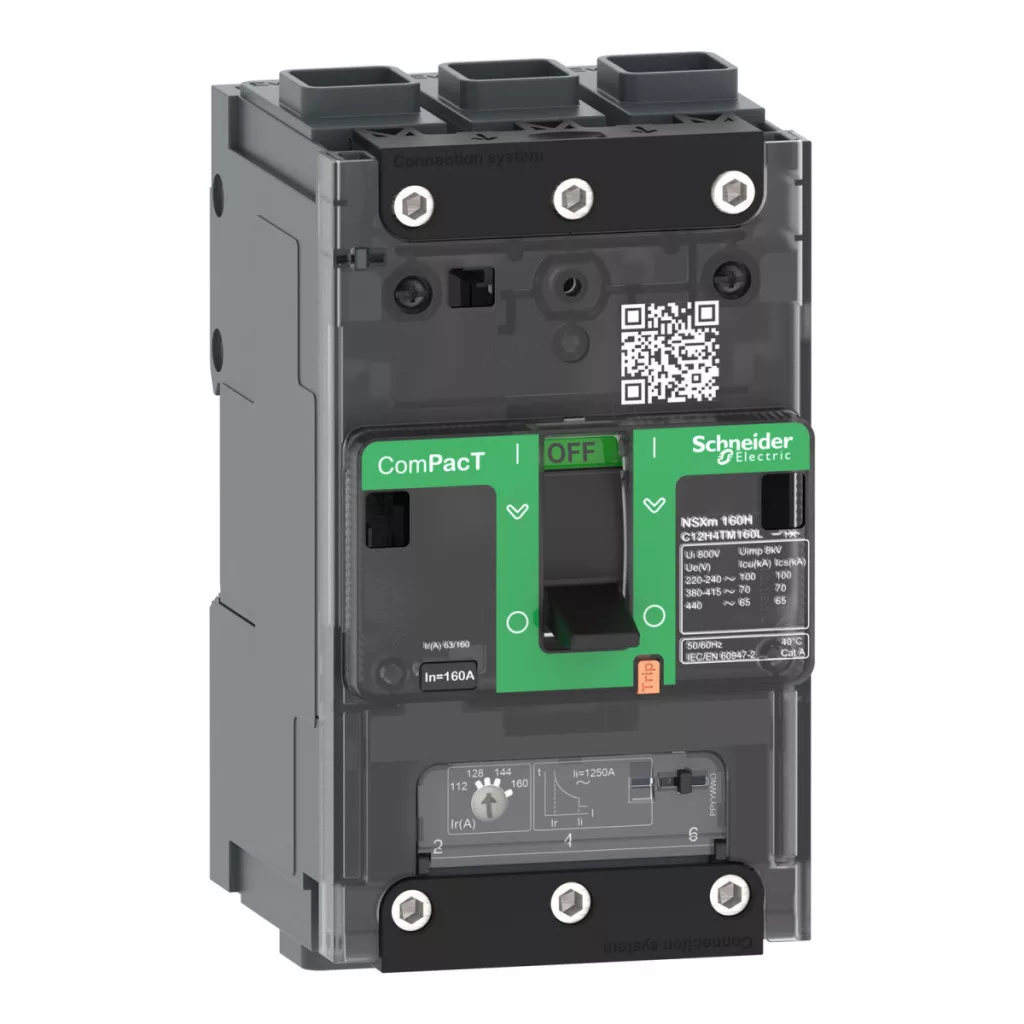

Date tehnice întrerupător de circuit ComPacT NSXm 63N cu 3 poli
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSXm
Denumire scurtă a dispozitivului: NSXm 63N
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Caracteristici electrice
Curent nominal [In]: 16 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate nominală de rupere la scurtcircuit [Icu]:
90 kA Icu 220...240 V c.a. 50/60 Hz (IEC 60947-2)
50 kA Icu 380...415 V c.a. 50/60 Hz (IEC 60947-2)
50 kA Icu 440 V c.a. 50/60 Hz (IEC 60947-2)
25 kA Icu 500 V c.a. 50/60 Hz (IEC 60947-2)
15 kA Icu 525 V c.a. 50/60 Hz (IEC 60947-2)
10 kA Icu 660...690 V c.a. 50/60 Hz (IEC 60947-2)
Nivel de putere: N 50 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Valoare nominală unitate de declanșare: 16 A la 40 °C
Tip setare declanșare cu întârziere lungă Ir: Reglabil
Interval protecție declanșare cu întârziere lungă [Ir]: 0,7...1 x In
Tip de reglare a întârzierii protecției cu întârziere lungă tr: Fixă
Tip de reglare a declanșării protecției instantanee Ii: Fixă
Interval de reglare a declanșării protecției instantanee [Ii]: 500 A
Protecție împotriva defectelor la pământ: Fără
Manipulare și instalare
Tip de control: Tastatură
Metoda de montare a întrerupătorului: Fixă
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, montată pe suprafața din spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Conexiuni
Blocuri terminale:
1 bloc terminal Everlink, dimensiune fir 2,5...95 mm², aluminiu/cupru rigid sau torsadat
1 bloc terminal Everlink, dimensiune fir 2,5...70 mm², cupru flexibil
Distanță de conectare:
35 mm cu distanțier
27 mm fără distanțier
Pas de 9 mm: 9 module
Contacte auxiliare
Număr de orificii de montare pentru contacte auxiliare electrice:
1 deschidere pentru comutator auxiliar OF
1 deschidere pentru comutator de alarmă SD
1 deschidere pentru eliberare de tensiune MN sau MX
Indicație locală: Indicator verde pentru semnalizarea prezenței contactelor auxiliare
Dimensiuni și greutate
Lățime (W): 81 mm
Înălțime (H): 137 mm
Adâncime (D): 80 mm
Culoare: Gri (RAL 7016)
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa I pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 2000 m fără restricții, 5000 m cu restricții
Durabilitate electrică
Durabilitate electrică:
20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Durabilitate mecanică: 20.000 de cicluri
Disipare de putere pe pol: 2,3 W
