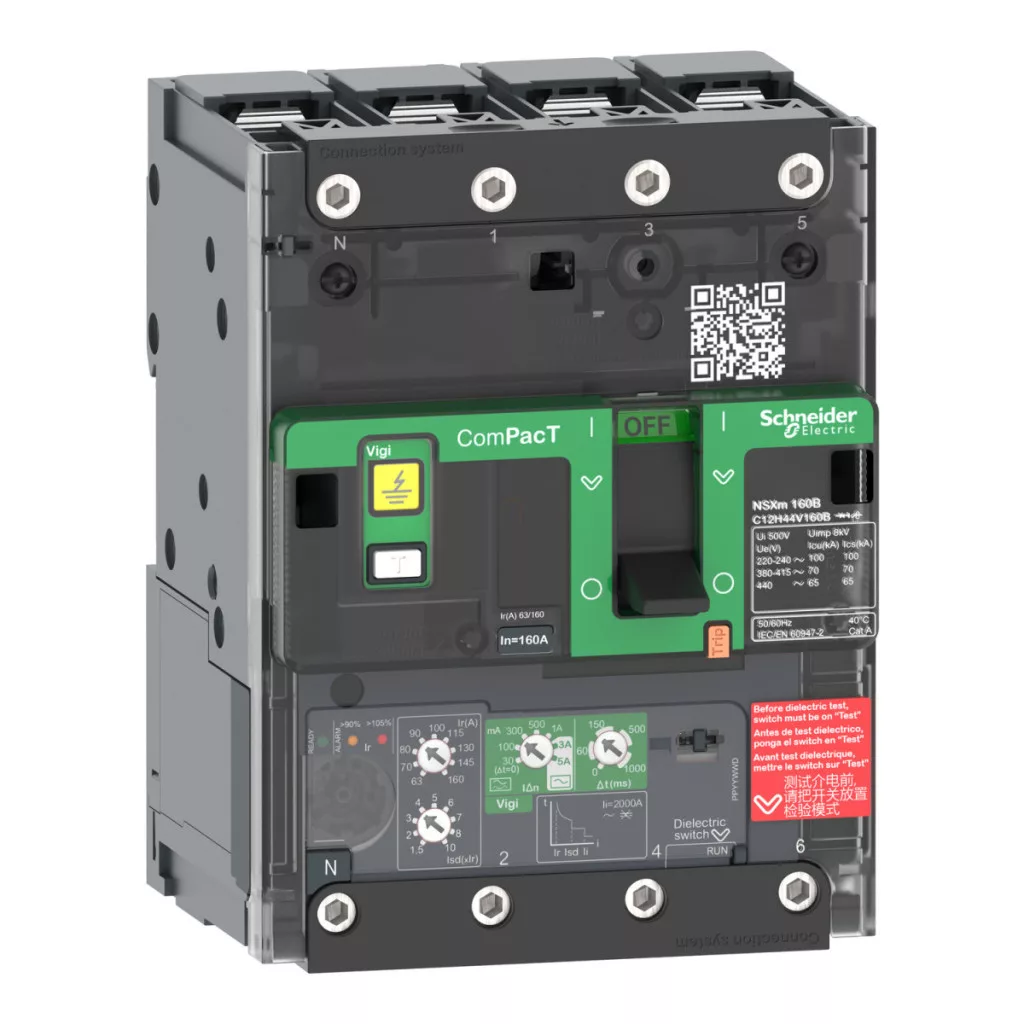

Date tehnice privind întrerupătorul de curent diferențial ComPacT NSXm 63N de la Schneider Electric
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSXm
Denumirea scurtă a dispozitivului: NSXm 63N
Tipul produsului sau al componentei: Întrerupător diferențial
Aplicație: Distribuție
Descrierea polului: 4P
Descrierea polului protejat: 4D
Poziția conductorului neutru: Stânga
Curent nominal [In]: 25 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Caracteristici de scurtcircuit
Capacitate nominală de întrerupere la scurtcircuit [Icu]:
90 kA 220...240 V c.a. 50/60 Hz (conform IEC 60947-2)
50 kA 380...415 V c.a. 50/60 Hz (conform IEC 60947-2)
50 kA 440 V c.a. 50/60 Hz (conform IEC 60947-2) 25 kA 500 V c.a. 50/60 Hz (conform IEC 60947-2) 15 kA 525 V c.a. 50/60 Hz (conform IEC 60947-2) 10 kA 660...690 V CA 50/60 Hz (conform IEC 60947-2)
Nivel de putere: N 50 kA 415 V c.a.
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 4.1
Tehnologie unitate de declanșare: Electronică
Funcții de protecție unitate de declanșare: LSoIR
Tip de control: Comutator de schimbare
Metoda de montare a întrerupătorului: Fixă
Caracteristici suplimentare
Tensiune de izolare [Ui]: 500 V c.a. 50/60 Hz
Rezistență la tensiune de impuls [Uimp]: 8 kV
Capacitate nominală de întrerupere la scurtcircuit [Ics]:
90 kA 220...240 V c.a. 50/60 Hz (conform IEC 60947-2) 50 kA 380...415 V c.a. 50/60 Hz (conform IEC 60947-2) 50 kA 440 V c.a. 50/60 Hz (conform IEC 60947-2)
25 kA 500 V c.a. 50/60 Hz (conform IEC 60947-2)
15 kA 525 V c.a. 50/60 Hz (conform IEC 60947-2)
2,5 kA 660...690 V c.a. 50/60 Hz (conform IEC 60947-2)
Caracteristici mecanice și electrice
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2, 10.000 de cicluri la 440 V In, 10.000 de cicluri la 690 V In/2, 5.000 de cicluri la 690 V In
Pierdere de putere pe pol: 1,5 W
Caracteristici de montare
Suprafață de montare: Panou posterior
Poziție de montare: Orizontală și verticală, așezată pe panoul posterior
Conexiune superioară: Față
Conexiune inferioară: Față
Terminale de conectare: Terminal cu clemă/bară colectoare
Caracteristici protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasă de protecție împotriva defectelor la împământare: Clasa A, Clasa AC
Setare sensibilitate defect la pământ [IΔn]: Reglabilă (30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A)
Setare întârziere protecție împotriva defectelor la împământare [Δt]: Reglabilă (0 ms, 60 ms, 150 ms, 500 ms, 1000 ms)
Caracteristici fizice
Lățime (W): 108 mm
Înălțime (H): 144 mm
Adâncime (D): 80 mm
Culoare: Gri (RAL 7016)
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 2000 m fără reducerea performanței, 5000 m cu reducerea performanței
