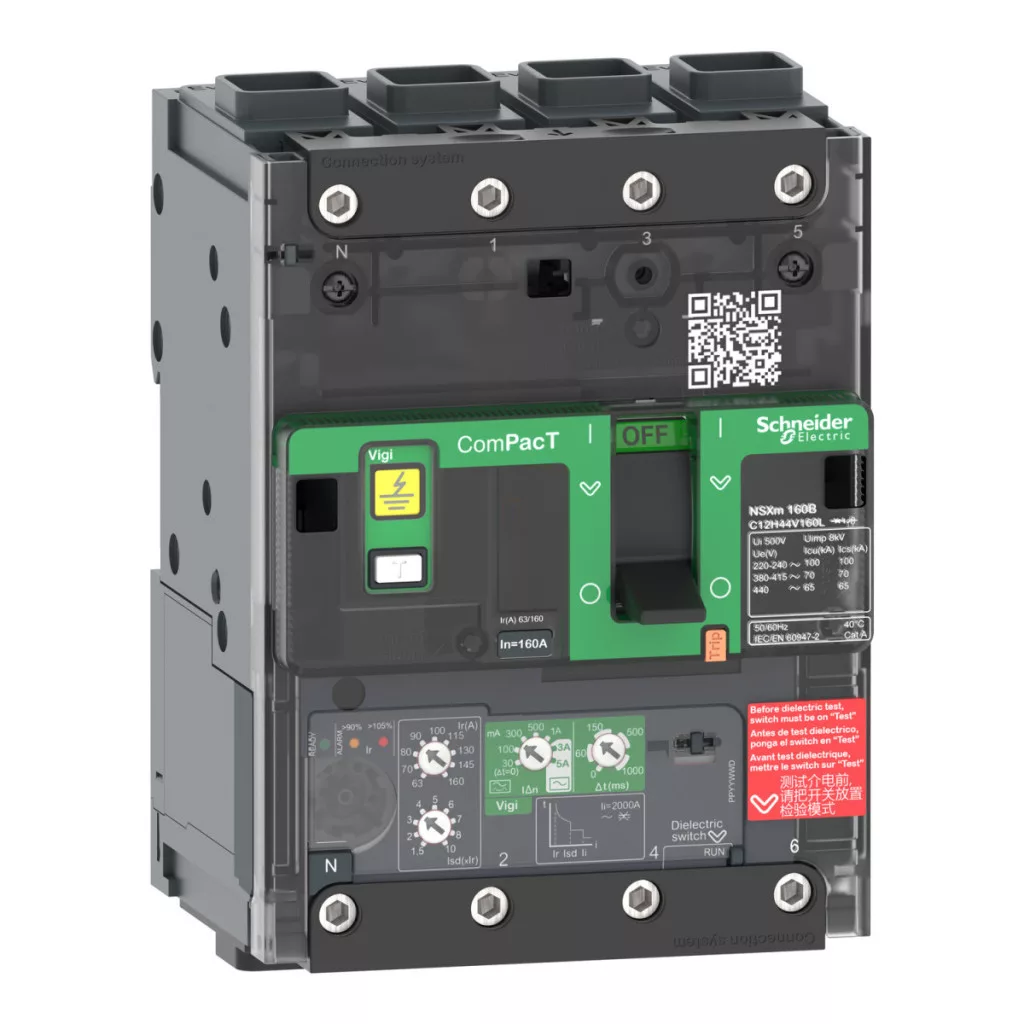

Întrerupătorul de circuit cu scurgere la pământ (ELCB) C11N44V025L din gama ComPacT NSXm de la Schneider Electric este un dispozitiv de protecție a alimentării extrem de versatil și fiabil, conceput special pentru rețelele de distribuție. Acest dispozitiv cu 4 poli și unitate de declanșare electronică este alegerea ideală atât pentru aplicații industriale, cât și comerciale, unde protecția fiabilă a alimentării și dimensiunile compacte sunt aspecte importante. Seria ComPacT NSXm 63N are un curent nominal de 25 A la 40 °C și poate fi utilizată la tensiuni de funcționare de până la 440 V c.a. și frecvențe de 50/60 Hz. Întrerupătorul are o capacitate remarcabilă de întrerupere a scurtcircuitelor: până la 50 kA la 380-415 V c.a. și până la 90 kA în intervalul 220-240 V c.a. Unitatea de declanșare electronică MicroLogic 4.1 încorporată oferă funcții de protecție LSoIR, care includ protecție cu întârziere lungă, scurtcircuit, protecție instantanee și protecție la defect la împământare. Toate acestea fac ca produsul să fie ideal pentru medii în care rețeaua electrică necesită o protecție sporită. Unul dintre parametrii tehnici remarcabili ai dispozitivului este protecția încorporată împotriva defectelor la împământare, care poate fi de clasa A sau AC și oferă opțiuni de setare extrem de flexibile. Sensibilitatea protecției împotriva defectelor la împământare poate fi reglată de la 30 mA la 5 A, în timp ce întârzierea de declanșare poate fi controlată între 0 și 1000 ms. Produsul oferă o durabilitate mecanică și electrică excelentă: poate rezista la 20.000 de cicluri de comutare mecanică și până la 20.000 de cicluri de comutare electrică la 440 V In/2 sarcină. Întrerupătorul este adecvat pentru izolație și este conform cu standardul IEC 60947-2. Dispozitivul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării fără nicio reducere a performanței și până la 5000 de metri cu o reducere a performanței. Întrerupătorul Schneider Electric ComPacT NSXm este echipat cu terminale EverLink, care sunt adecvate pentru conectarea conductoarelor din cupru cu fire fine de 2,5-70 mm² sau a conductoarelor rigide sau cu fire din aluminiu/cupru de 2,5-95 mm². Datorită dimensiunilor sale compacte (108 mm lățime, 144 mm înălțime și 80 mm adâncime), dispozitivul poate fi instalat cu ușurință în spații înguste, oferind flexibilitate în timpul instalării. Întrerupătorul poate fi montat orizontal sau vertical cu montare fixă. Panoul frontal al produsului are un grad de protecție IP40 și este, de asemenea, rezistent la impacturi mecanice în conformitate cu standardul IK07. Produsul poate fi extins cu o serie de accesorii, cum ar fi contacte auxiliare, declanșatoare de alarmă sau declanșatoare de tensiune, care sporesc și mai mult flexibilitatea și posibilitățile de aplicare ale sistemului.
Date tehnice Schneider ComPacT NSXm C11N44V025L
Caracteristici principale
Întrerupătorul de curent diferențial din seria ComPacT NSXm NSXm 63N are un design cu 4 poli. Dispozitivul funcționează la un curent nominal de 25 A la 40 °C și este proiectat în principal pentru aplicații de distribuție. Întrerupătorul are un nivel de performanță N, ceea ce înseamnă o capacitate de întrerupere de 50 kA la 415 V c.a.
Produsul este echipat cu o unitate de declanșare electronică MicroLogic 4.1, care oferă funcții LSoIR (protecție cu întârziere lungă, scurtcircuit, protecție instantanee și protecție la defect la împământare). Întrerupătorul are un comutator basculant și este adecvat pentru izolație în conformitate cu IEC 60947-2.
Specificații tehnice
Parametri electrici: tensiune de funcționare 440 V c.a. 50/60 Hz, tensiune de izolație 500 V, rezistență la tensiune de impuls 8 kV. Capacitate de întrerupere la diferite niveluri de tensiune: 90 kA la 220-240 V c.a., 50 kA la 380-415 V c.a. și 440 V c.a., 25 kA la 500 V c.a., 15 kA la 525 V c.a., 10 kA la 660-690 V c.a.Setări de protecție: Protecție cu întârziere lungă Ir reglabilă între 10-25 A în 9 trepte, cu întârziere tr fixă (200 s pentru 1,5×Ir, 8 s pentru 6×Ir, 5 s pentru 7,2×Ir). Protecție la scurtcircuit Isd reglabilă între 1,5-10×Ir, cu întârziere tsd fixă. Protecție instantanee Ii fixată la 375 A. Protecție împotriva defectelor la împământare: integrată, clasa A și CA, sensibilitate IΔn reglabilă între 30 mA și 5 A, întârziere Δt reglabilă în intervalul 0-1000 ms.
Caracteristici fizice
Dimensiuni: 108 mm lățime, 144 mm înălțime, 80 mm adâncime. Întrerupătorul cântărește 1,63 kg. Culoare: gri (RAL 7016). Poate fi conectat în partea superioară și inferioară frontală cu 1 terminal EverLink pentru cupru cu fire fine de 2,5-70 mm² sau fire de aluminiu/cupru solide/cu fire de 2,5-95 mm².
Parametri de mediu
Interval de temperatură de funcționare: -25...+70 °C, temperatură de depozitare: -40...+85 °C. Umiditate relativă: 0-95%. Categorie de supratensiune: IV. Grad de poluare: 3. Protecție IP40 conform IEC 60529, protecție mecanică IK07 conform IEC 62262. Durabilitate și fiabilitate Durabilitate mecanică: 20.000 de cicluri. Durabilitate electrică: 20.000 de cicluri la 440 V In/2 sarcină, 10.000 de cicluri la 440 V In sarcină, 10.000 de cicluri la 690 V In/2 sarcină, 5.000 de cicluri la 690 V In sarcină. Pierdere de putere pe pol: 1,5 W. Poziția de instalare poate fi orizontală, verticală sau montată în spate. Bază de montare: panou posterior. Întrerupătorul de circuit este fixat în poziție.
