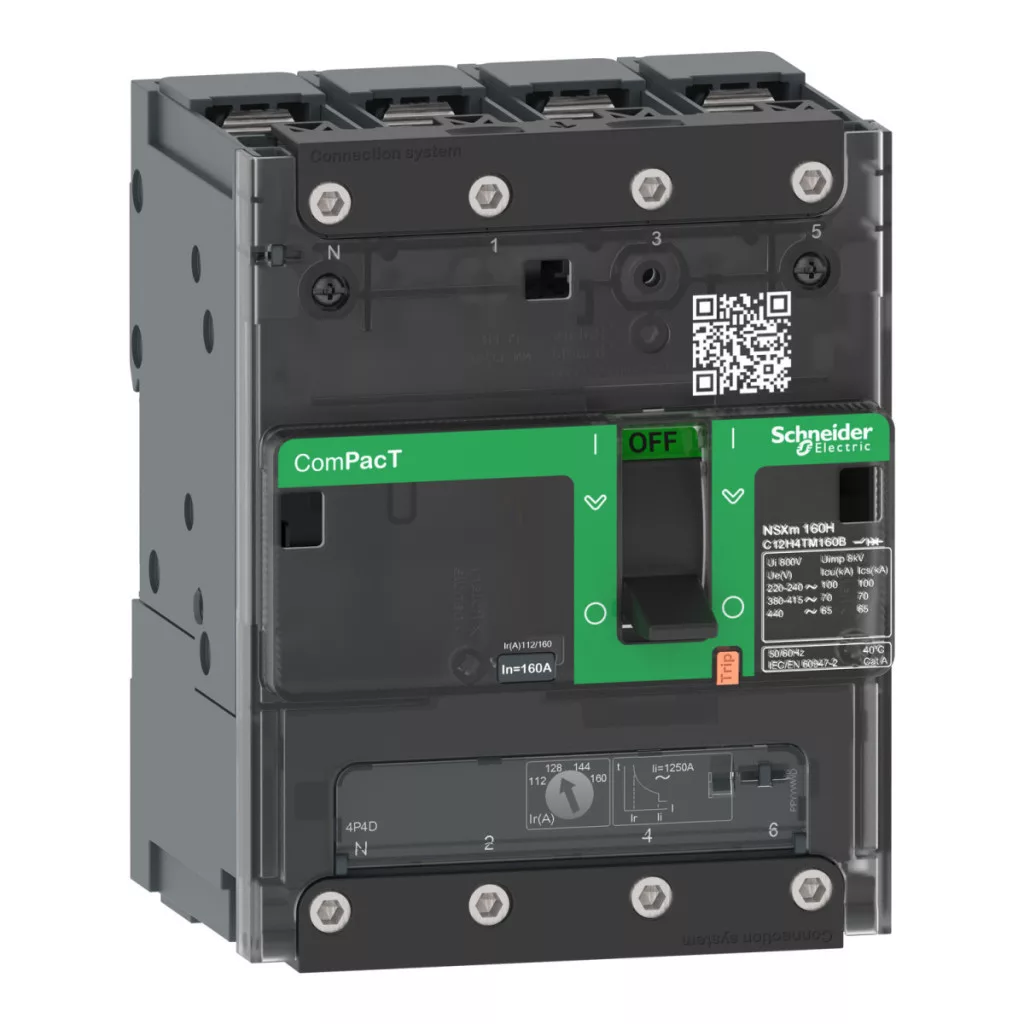

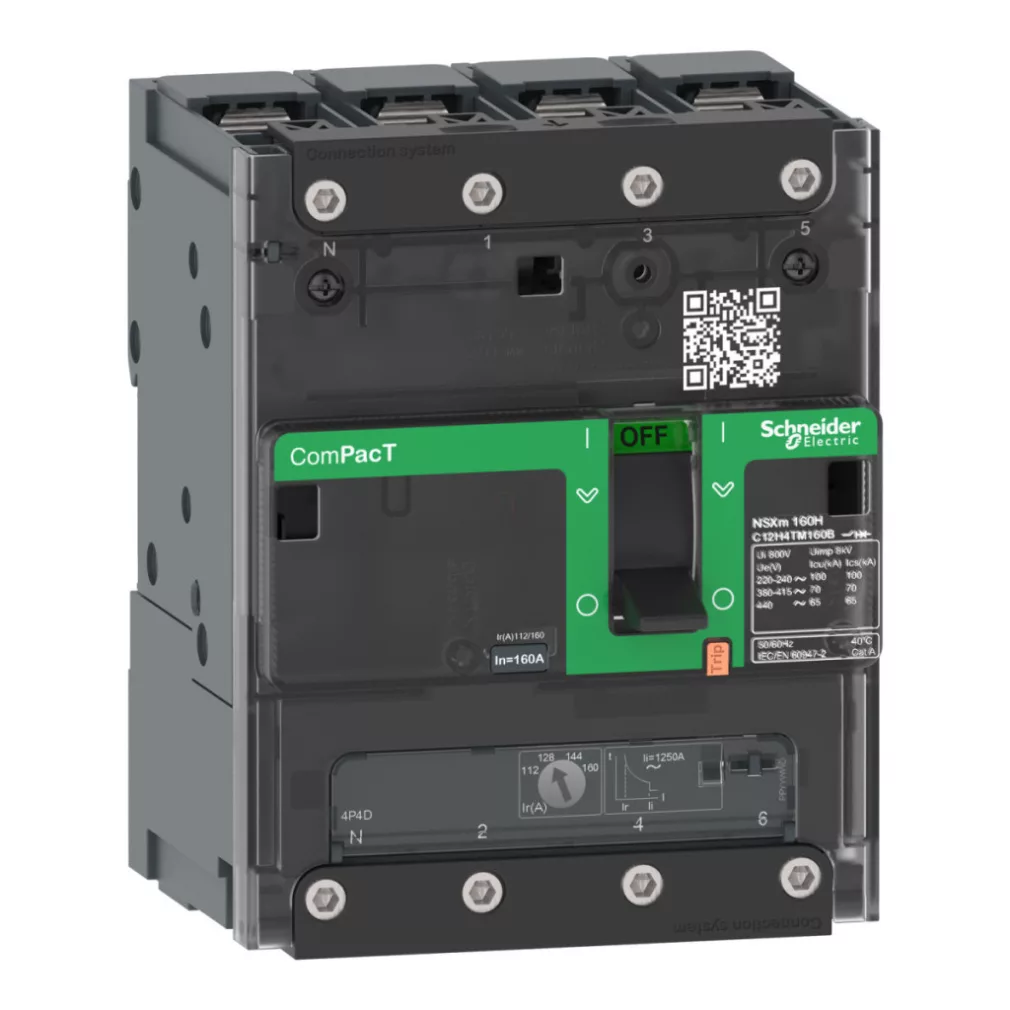

Date tehnice privind întrerupătorul miniatural Schneider Electric ComPacT NSXm 63N
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSXm
Denumirea scurtă a produsului: NSXm 63N
Tipul produsului: Întrerupător miniatural
Aplicație: Distribuție
Descrierea polului: 4P
Descrierea polului protejat: 4D
Poziția conductorului neutru: Partea stângă
Caracteristici electrice
Curent nominal [In]: 25 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate nominală de întrerupere la scurtcircuit [Icu]:
90 kA 220...240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA 380...415 V c.a. 50/60 Hz conform IEC 60947-2
50 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
25 kA 500 V c.a. 50/60 Hz conform IEC 60947-2
15 kA 525 V c.a. 50/60 Hz conform IEC 60947-2
10 kA 660...690 V c.a. 50/60 Hz conform IEC 60947-2
Nivel de putere: N 50 kA 415 V c.a.
Caracteristici unitate de declanșare
Denumire unitate de declanșare: TM-D
Tehnologie unitate de declanșare:Termomagnetică Funcții de protecție ale unității de declanșare: LI Valoare nominală a unității de declanșare: 25 A la 40 °C Tipul setării de declanșare de lungă durată Ir (protecție termică): Reglabil Reglabilă
Interval de reglare a declanșării protecției pe termen lung [Ir]: 0,7...1 x In
Tip de reglare a întârzierii protecției pe termen lung tr: Fixă
Setări de protecție a conductorului neutru: 1 x Ir (4D)
Tip de reglare a declanșării instantanee Ii: Fixă
Interval de reglare a protecției instantanee [Ii]: 600 A
Protecție la defect la împământare: Niciuna
Caracteristici mecanice
Tip de comandă: Pârghie de comutare
Metodă de montare a întrerupătorului miniatural: Fixă
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică:
20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Pierdere de putere pe pol: 2,8 W
Caracteristici de instalare
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, plată pe partea posterioară
Conexiune superioară: Față
Conexiune inferioară: Față
Terminale de conectare: papuc de cablu/șină sertizată
Distanță de conectare:
Cu distanțiere de 35 mm
Fără distanțiere de 27 mm
Caracteristici fizice
Distanță de 9 mm: 12 module
Număr de locații pentru accesorii electrice:
1 locație pentru contact auxiliar OF
1 locație pentru comutator de alarmă SD
1 locație pentru eliberare de tensiune MN sau MX
Indicație locală: Indicator verde pentru semnalizarea prezenței contactelor auxiliare
Lățime (W): 108 mm
Înălțime (H): 137 mm
Adâncime (D): 80 mm
Culoare: Gri (RAL 7016)
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa I pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25…70 °C
Temperatura ambiantă de depozitare: -50…85 °C Umiditate relativă: 0…95 % Altitudine de funcționare: 2000 m fără reducerea performanței, 5000 m cu reducerea performanței
