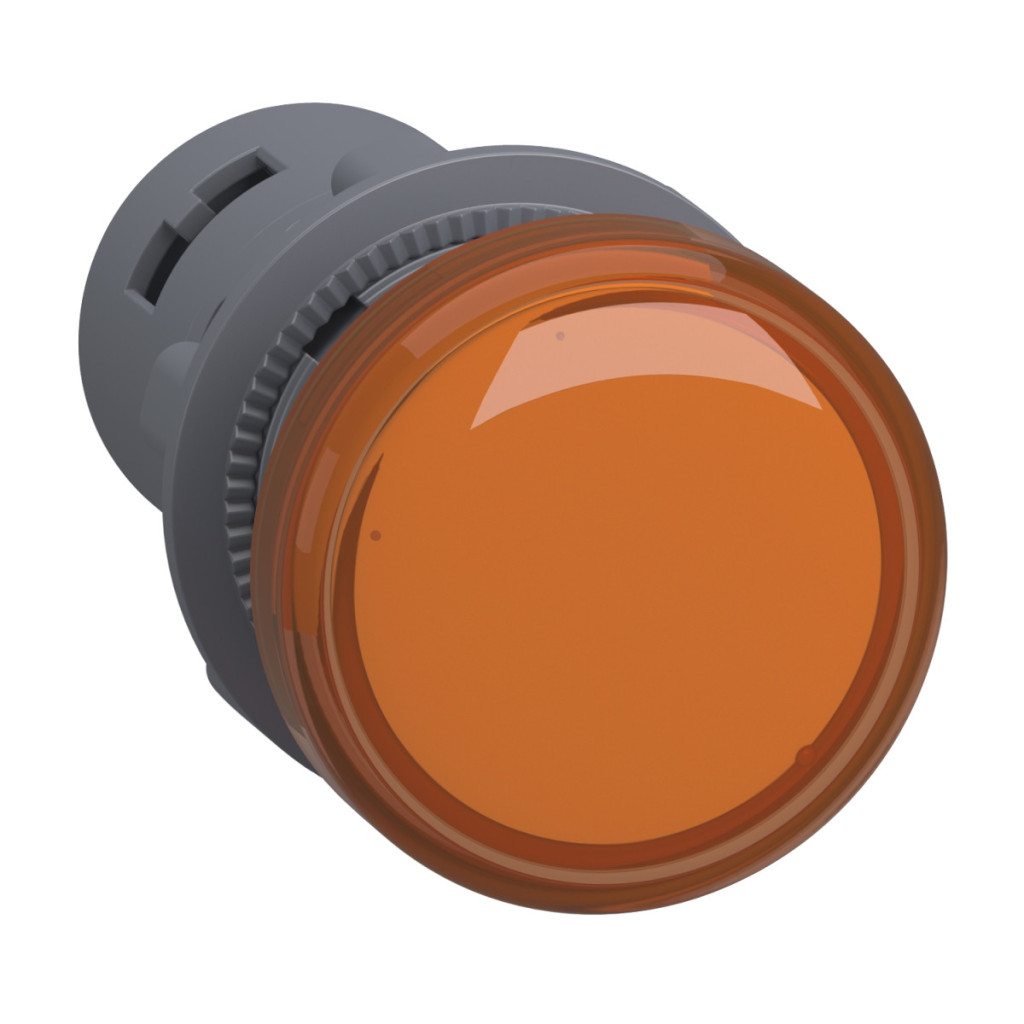

Gama de produse Schneider Electric Easy Harmony XA2 Indicatorul luminos monolitic XA2EVF5LC este un element de control industrial de calitate profesională, ideal pentru afișarea feedback-ului într-o varietate de medii industriale. Acest indicator luminos portocaliu cu diametrul de 22 mm are o sursă de lumină LED integrată care asigură o durată lungă de viață și o funcționare fiabilă. Indicatorul luminos XA2EVF5LC funcționează cu o sursă de alimentare de 110 V c.a./c.c. la o frecvență de rețea de 50/60 Hz. Una dintre caracteristicile remarcabile ale dispozitivului este funcționarea fără interferențe, ceea ce este deosebit de important în mediile industriale în care pot apărea interferențe electromagnetice. Tehnologia LED încorporată nu este doar o soluție eficientă din punct de vedere energetic, ci are și o durată de viață remarcabilă de până la 40.000 de ore la tensiune nominală și o temperatură ambiantă de 25 °C. Produsul oferă un semnal luminos constant (continuu), fiind alegerea perfectă pentru indicarea stării. Carcasa dispozitivului este fabricată din plastic, cu un cap indicator rotund, care asigură o vizibilitate perfectă. Este ușor de instalat și poate fi montat într-un panou cu un orificiu de montare de 22,5 mm. Centrele de montare pot fi distanțate la minimum 30 x 40 mm pentru panouri metalice cu o grosime de 1-6 mm și pentru panouri din plastic cu o grosime de 2-6 mm. Montarea este asigurată de o piuliță situată sub cap, cu un cuplu de strângere recomandat de 2,2 Nm (+/- 0,2 Nm).. Acest indicator luminos are o conexiune cu terminal cu șurub, care permite conectarea unui fir cu o secțiune transversală maximă de 2 x 1,5 mm² cu un manșon sau 1 x 0,5...1 x 2,5 mm² secțiune transversală fără manșoane, în conformitate cu IEC 60947-1. Lampa indicatoare XA2EVF5LC oferă o protecție excelentă împotriva influențelor mediului, cu un grad de protecție IP65 în conformitate cu IEC 60529 și rezistență la impact IK05. Intervalul său de temperatură de funcționare este de -25...70 °C, iar intervalul de temperatură de depozitare este de -40...70 °C. Consumul de curent al LED-ului încorporat nu depășește 20 mA. Produsul are o tensiune nominală de izolare (Ui) de 400 V și o tensiune nominală de impuls (Uimp) de 6 kV, în conformitate cu IEC 60947-1. Lampa indicatoare are dimensiuni compacte: 29 mm înălțime și lățime și 53 mm adâncime. Produsul este certificat CE și CCC și respectă o serie de standarde internaționale, inclusiv standardele IEC 60947-1, IEC 60947-5-1, IEC 60529, IEC 50102 și GB.
Schneider Electric Easy Harmony XA2 - XA2EVF5LC date tehnice
Caracteristici generale
Familia de produse: Easy Harmony XA2
Tipul produsului: Indicator luminos monolitic
Denumirea scurtă a dispozitivului: XA2
Diametru de montare: 22,5 mm
Forma capului unității indicatoare: Rotundă
Culoarea lentilei: Portocaliu
Sursă de lumină: LED
Soclu bec: LED integrat
Caracteristici electrice
Tensiune nominală de alimentare: 110 V CA/CC 50/60 Hz
Tensiune nominală de izolare: 400 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Limite de tensiune de alimentare: 0,8...1,2 V c.a./c.c. Consum de curent: <= 20 mA Durată de viață: 40.000 ore la tensiunea nominală la 25 °C
Caracteristici mecanice
Înălțime: 29 mm
Lățime: 29 mm
Adâncime: 53 mm
Descrierea terminalelor: ISO n°1 (X1-X2)PL
Fixarea dispozitivului: Gaură de fixare 22,3 +0,4/0 conform IEC 60947-5-1
Centru de fixare: >= 30 x 40 mm (panou de montare) metal - grosime: 1...6 mm Centru de montare: >= 30 x 40 mm (panou de susținere) plastic - grosime: 2...6 mm
Metodă de fixare: Piuliță de fixare sub cap, cuplu recomandat: 2,2 N.m (+/- 0,2 N.m)
Marcaj: CCC, CE
Conexiuni
Conexiuni - terminale: Terminal cu șurub, <= 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Terminal cu șurub, 1 x 0,5...1 x 2,5 mm² fără manșoane conform IEC 60947-1
Cuplu de strângere: 0,8...1 N.m conform IEC 60947-1
Formă cap șurub: Cruciformă, compatibilă cu șurubelnița Philips nr. 2
Cu fantă, compatibilă cu șurubelnița plată Ø 4 mm
Cu fantă, compatibilă cu șurubelnița plată Ø 5,5 mm
Condiții de mediu
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...70 °C
Categorie de supratensiune: Clasa I conform IEC 536
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK05
Standarde: GB 14048.1, GB 14048.5, IEC 60947-1, IEC 60947-5-1, IEC 60529, IEC 50102 Certificări de produs: CE, CCC Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
