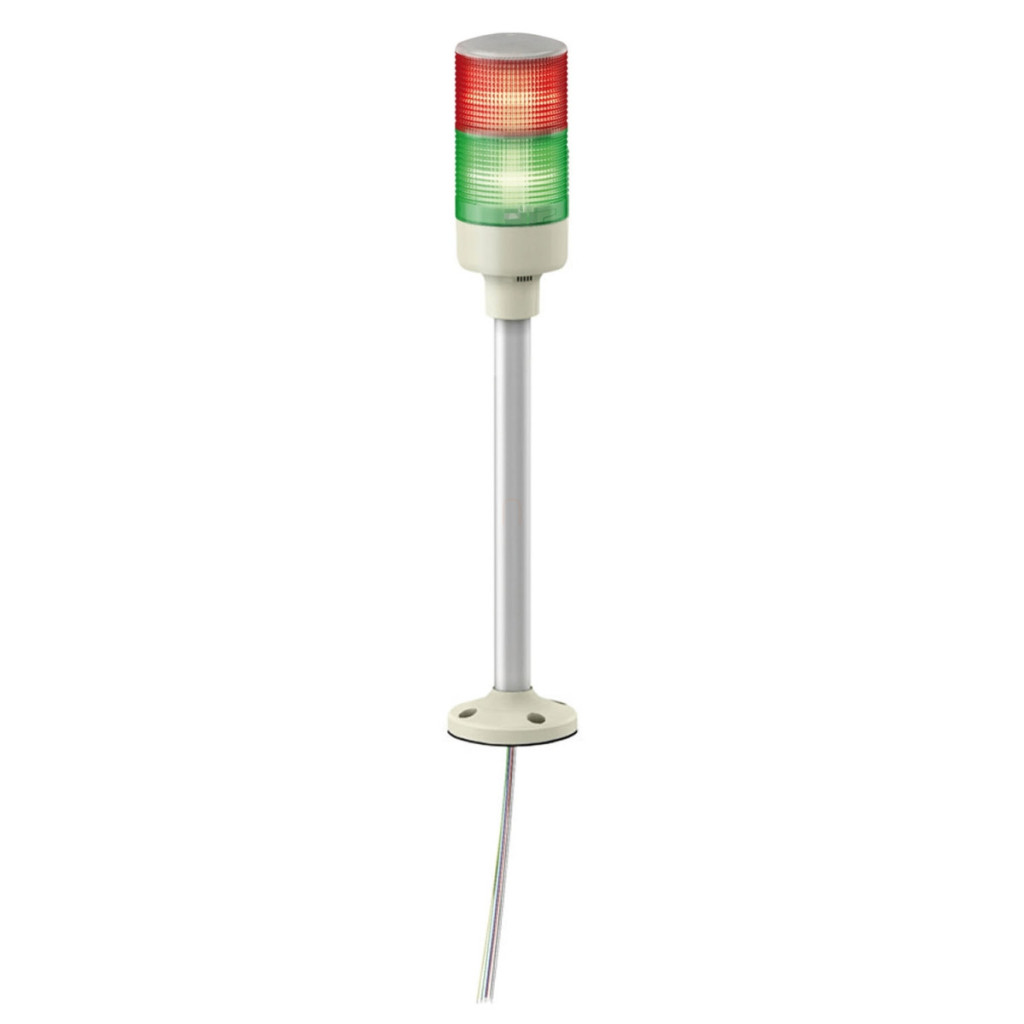

Turnul de semnalizare monolitic complet, pre-cablate, XVGB2H din seria Harmony XVG de la Schneider Electric este alegerea ideală pentru indicarea stării și avertizarea în medii industriale. Acest turn de semnalizare roșu-verde cu două segmente este un instrument esențial pentru indicarea vizuală clară a stării, comunicând în mod eficient starea actuală a mașinilor, echipamentelor sau proceselor personalului de operare. Cu un diametru de montare de 60 mm, un design din tub de aluminiu și o bază de montare, modelul XVGB2H asigură o instalare stabilă chiar și în medii industriale. Cu o alimentare de 24 V CA/CC și un consum de curent de numai 68 mA (consum de energie de 1,6 W), dispozitivul este extrem de economic în funcționare. Turnul de semnalizare conține o sursă de lumină LED roșie continuă și una verde continuă, fiind astfel potrivit pentru indicarea clară a două stări diferite. Tipul de ieșire discretă poate fi PNP sau NPN, permițând adaptarea flexibilă la majoritatea sistemelor de control. Turnul de semnalizare Harmony XVG XVGB2H are protecție IP53, care oferă o protecție adecvată împotriva prafului și stropirii cu apă. Intervalul său de temperatură de funcționare este între -10 °C și +50 °C, iar intervalul de temperatură de depozitare este între -35 °C și +70 °C. Dispozitivul poate fi utilizat la nivel global, conform certificărilor CE și EAC. Corpul turnului este fabricat din policarbonat (PC), care îndeplinește cerințele de rezistență la foc UL94 V-2, în timp ce structura tubului din aluminiu și corpul tubului din ABS (UL94HB) asigură rezistența mecanică. Instalarea și punerea în funcțiune sunt ușoare datorită schemei de cablare furnizate în documentația tehnică detaliată. Codificarea color a celor trei fire (roșu, verde și negru) face cablarea clară, iar siguranța recomandată de 0,5 A asigură protecție împotriva suprasarcinii electrice. Conexiunea se realizează cu un fir cu secțiune transversală de 0,33 mm². Dimensiunile turnului sunt detaliate în desenele tehnice din documentație, cu o înălțime totală de aproximativ 382,6 mm. Dispozitivul poate fi fixat cu un șurub M5, iar cuplul recomandat pentru fixare este de 0,8 Nm. Ca membru universal al familiei de produse XVG de la Schneider Electric, turnul de semnalizare XVGB2H este o soluție ideală pentru linii de producție, sisteme automatizate sau orice locație în care indicarea vizuală a stării este esențială.
Schneider Electric Easy Harmony XVG - XVGB2H - coloană luminoasă completă, 2 niveluri, roșu - verde, 24 VAC/DC, tub de susținere, șurub date tehnice
Caracteristici principale
Familia de produse: Harmony XVG
Tipul produsului: Coloană de semnalizare monolitică completă, pre-cablată
Tipul unității de semnalizare: 2 unități iluminate
Material: PC (UL94 V-2): cupolă, ABS (UL94HB): corp tub, aluminiu: tub
Diametru de montare: 60 mm
Denumirea componentei: XVG
Montarea dispozitivului: Cu placă de montare montată pe tub
Sursă de lumină: LED roșu continuu, LED verde continuu
Culoare bloc luminos: Roșu/verde
Tip bază bancă de semnalizare: Bază fără semnal sonor
Date suplimentare
Tensiune nominală de alimentare: 24 V CA/CC
Secțiune transversală a cablului: 0,33 mm²
Tip ieșire discretă: PNP și NPN
Rezistență nominală la tensiune de impuls: 0,5 kV
Consum de curent: 68 mA Consum de energie: 1,6 W Frecvență de bază: 2,64 kHz Date de mediu Certificări ale produsului: CE, EAC Temperatură ambiantă de depozitare: -35 până la 70 °C Temperatură ambiantă de funcționare: -10 până la 50 °C Grad de protecție IP: IP53 -35…70 °C Temperatura ambiantă de funcționare: -10…50 °C Grad de protecție IP: IP53 Informații privind instalarea și conectarea Conectare: „ON” pentru iluminare și/sau semnal sonor continuu. Siguranță (curent nominal: 0,5 A). RD: roșu, GR: verde, BK: negru. Instalare: este necesar un orificiu de montare standard de Ø54 mm/2,13 inch. Utilizați șuruburi M5 pentru montare, cu un cuplu de strângere de 0,8 N·m.
