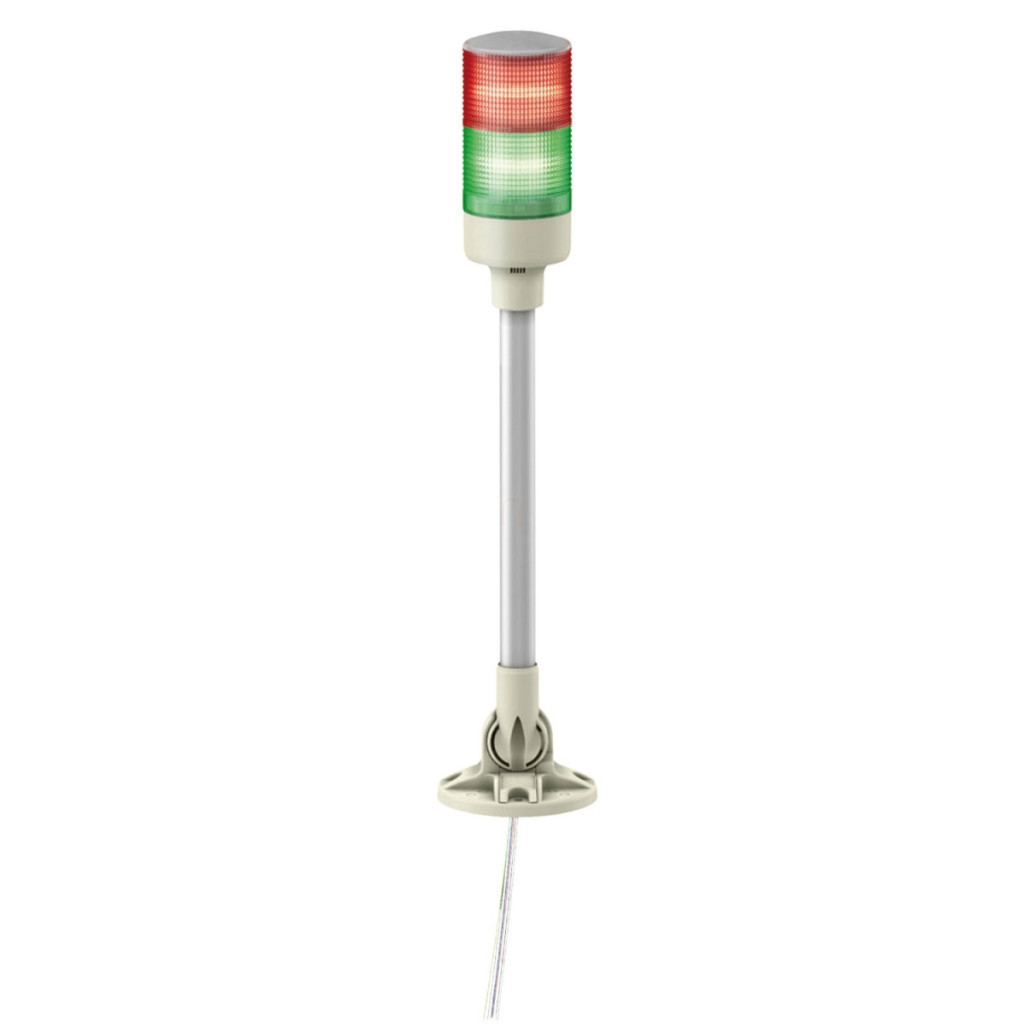

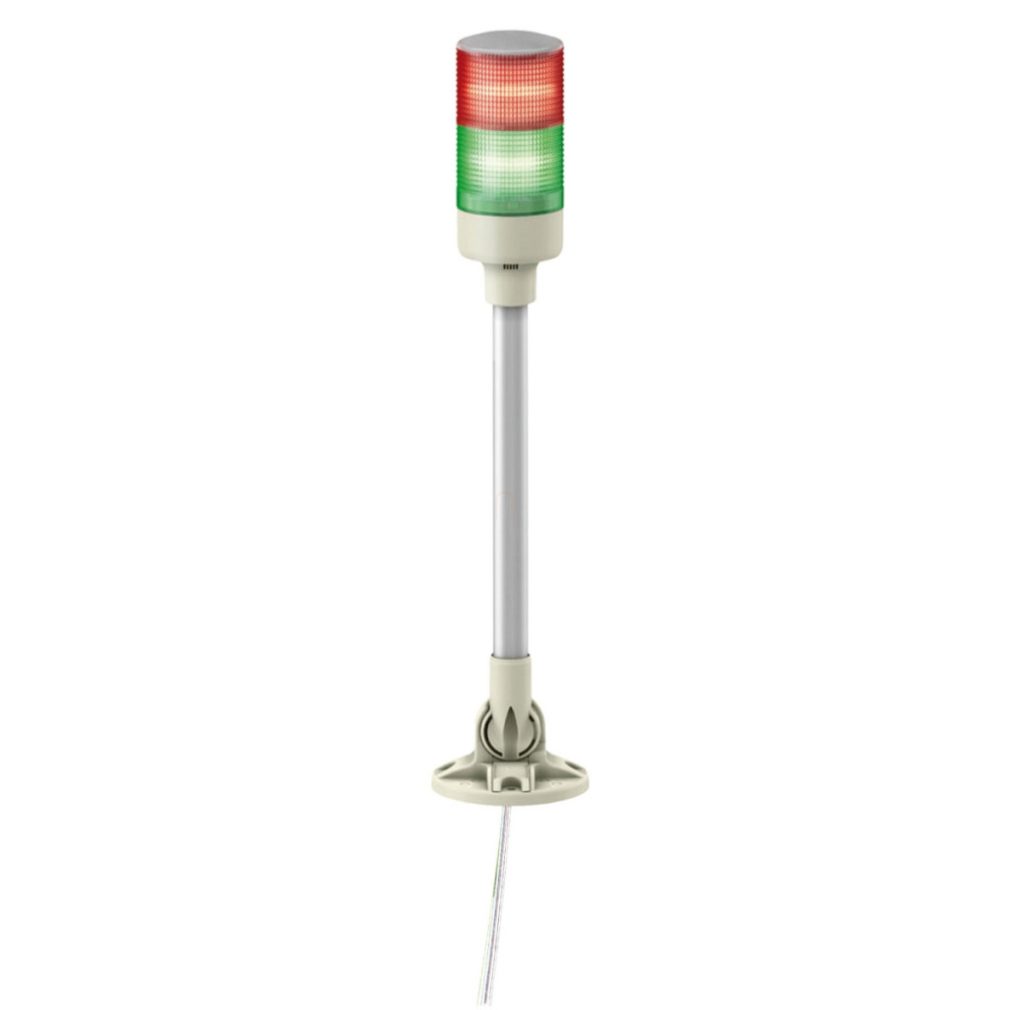

Schneider Electric Harmony XVG XVGB2M este un turn de semnalizare monolitic complet, pre-cablate, care reprezintă un dispozitiv de semnalizare vizuală ideal pentru indicarea stării mașinilor sau proceselor în medii industriale. Această coloană de semnalizare cu diametrul de 60 mm și două culori (roșu-verde) combină în mod unic un design robust cu funcționalitate practică, fiind alegerea perfectă pentru indicarea stării liniilor de producție, a mașinilor sau a echipamentelor industriale. Modelul XVGB2M este format din două unități iluminate care funcționează cu tehnologie LED continuă - una în roșu și cealaltă în verde. Designul montat pe tub de aluminiu, combinat cu un suport rabatabil cu șurub, asigură flexibilitate maximă în timpul instalării. Suportul de montare poate fi instalat în trei moduri diferite: configurație standard cu diametru de 73 mm, configurație cu diametru de 73 mm și unghi de 45° sau configurație cu diametru de 54 mm și unghi de 45°, permițând montarea optimă pe aproape orice suprafață. Diametrul de montare de 60 mm și sistemul de fixare cu piuliță hexagonală sporesc și mai mult ușurința instalării. Specificațiile tehnice ale produsului includ o sursă de alimentare de 24 V AC/DC, care asigură o compatibilitate largă cu diverse sisteme industriale. Tipul de ieșire discret al coloanei luminoase este compatibil atât cu PNP, cât și cu NPN, astfel încât poate fi conectat la aproape orice sistem de control. Caracteristicile electrice remarcabile includ un consum de curent de 68 mA, un consum de energie de 1,6 W și o rezistență nominală la impulsuri de 0,5 kV. Cablul cu secțiune transversală de 0,33 mm² asigură o conducție adecvată a curentului, în timp ce frecvența de bază de 2,64 kHz garantează o funcționare eficientă. Turnul de semnalizare XVGB2M este fabricat din componente durabile, selectate cu atenție: capacul este din PC (UL94 V-2), tubul este din ABS (UL94HB), iar coloana de susținere este din aluminiu. Această combinație asigură nu numai durabilitate, ci și adaptabilitate la diferite medii industriale. Produsul are un grad de protecție IP40, care oferă o protecție adecvată împotriva pătrunderii corpurilor străine solide, făcându-l o alegere ideală pentru mediile industriale interioare. Intervalul său de temperatură de funcționare este între -10 °C și +50 °C, iar temperatura de depozitare poate fi între -35 °C și +70 °C, permițând o gamă largă de aplicații în diferite condiții climatice. Turnul de semnalizare Schneider Electric XVGB2M are certificări CE și EAC, care garantează că produsul respectă standardele și reglementările europene și eurasiatice relevante. La conectare, se recomandă consultarea schemei de cablare atașate, unde firele roșu (RD), verde (GR) și negru (BK) oferă instrucțiuni clare pentru conectarea electrică corectă. Producătorul recomandă utilizarea unei siguranțe de 0,5 A pentru protejarea sistemului. Desenele practice de asamblare și dimensiuni oferă asistență suplimentară în timpul instalării, permițând punerea în funcțiune rapidă și fără probleme a turnului de semnalizare XVGB2M.
Schneider Electric Easy Harmony XVG - XVGB2M - coloană luminoasă completă, 2 niveluri, roșu - verde, 24 VAC/DC, tub de susținere, montare cu șuruburi, pliabilă date tehnice
Caracteristici principale
Familia de produse: Harmony XVG
Tipul produsului sau componentului: Coloană de semnalizare monolitică completă, pre-cablată
Tipul coloanei de semnalizare sau al unității de semnalizare: 2 unități iluminate
Material: PC (UL94 V-2): cupolă; ABS (UL94HB): corp tubular; Aluminiu: tub
Diametru de montare: 60 mm
Denumire piesă: XVG
Montare dispozitiv: Montare pe tub cu suport pivotant
Sursă de lumină: LED roșu continuu; LED verde continuu
Culoarea blocului luminos: Roșu/verde
Tipul de bază al unității de semnalizare: De bază fără semnal sonor
Caracteristici suplimentare
Tensiune nominală de alimentare: 24 V c.a./c.c.
Secțiune transversală a cablului: 0,33 mm²
Tip ieșire discretă: PNP și NPN
Rezistență nominală la impulsuri: 0,5 kV
Consum de curent: 68 mA
Consum de energie: 1,6 W
Frecvență de bază: 2,64 kHz
Caracteristici de mediu
Certificări ale produsului: CE; EAC
Temperatura ambiantă pentru depozitare: -35…70 °C
Temperatura ambiantă pentru funcționare: -10…50 °C
Nivel de protecție IP: IP40
Dimensiuni și montare
Trei opțiuni diferite de montare:- Ø73 mm standard - Ø73 mm la un unghi de 45° - Ø54 mm la un unghi de 45° Utilizați o piuliță cu cap hexagonal M5 pentru montare (cuplu de strângere: 0,6...1 N·m)
Conexiune electrică
La conectare, respectați codul de culori:
- RD: Roșu
- GR: Verde
- BK: Negru
Se recomandă utilizarea unei siguranțe de 0,5 A pentru protejarea sistemului.
