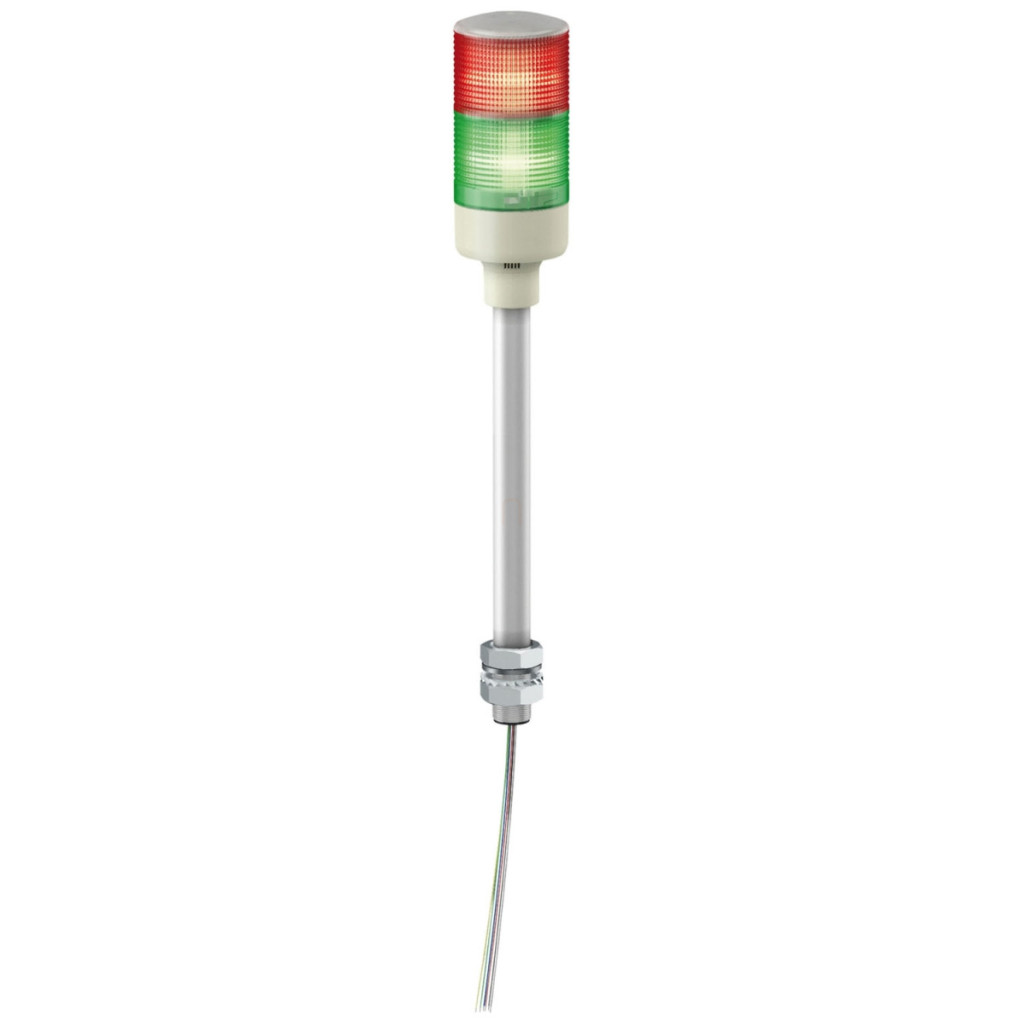

Turnul de semnalizare monolitic XVGB2T din gama Harmony XVG de la Schneider Electric este un turn de semnalizare industrial complet, pre-cablate, care utilizează două semnale luminoase diferite pentru a oferi o indicație vizuală a stării mașinilor și a liniilor de producție. Acest turn de semnalizare este deosebit de util în mediile industriale în care starea de funcționare a mașinilor și echipamentelor trebuie să fie clar vizibilă de la distanță. Modelul XVGB2T are două culori diferite de indicatoare LED cu aprindere constantă - una roșie și una verde. Combinația de culori roșu și verde permite diferențierea clară între două stări diferite ale echipamentului, cum ar fi funcționare normală/defecțiune sau în funcțiune/oprit. Sistemul de semnalizare ușor de înțeles, codificat prin culori, al turnului de semnalizare Harmony XVG vă ajută să răspundeți rapid la condițiile de funcționare în schimbare, crescând productivitatea și reducând timpul de nefuncționare. Produsul are un design robust, de calitate industrială. Carcasa este realizată dintr-o combinație de plastic și metal: sfera care emite lumină este realizată din PC (clasificare UL94 V-2), în timp ce corpul de susținere este realizat din plastic ABS (clasificare UL94HB), iar tubul de susținere este realizat din aluminiu. Dispozitivul este ușor de instalat și poate fi montat direct pe tubul de susținere cu un diametru de montare de 60 mm. Turnul de semnalizare are un grad de protecție IP23, care oferă protecție de bază împotriva prafului și a picăturilor de apă, făcându-l potrivit pentru utilizarea în majoritatea mediilor industriale. Modelul XVGB2T funcționează cu o sursă de alimentare de 24 V CA/CC și necesită doar 68 mA curent și 1,6 W consum de energie. Turnul de semnalizare are tipuri de ieșiri discrete PNP și NPN, care oferă conectivitate versatilă la diverse sisteme de control. Dispozitivul are o tensiune nominală de impuls de 0,5 kV, care oferă o protecție adecvată împotriva interferențelor electrice. Pentru instalare și conectare trebuie utilizat un cablu cu o secțiune transversală de 0,33 mm². După cum se arată în schema de cablare, firele roșu (RD) și verde (GR) sunt responsabile de activarea indicatoarelor de culoare corespunzătoare, în timp ce firul negru (BK) este punctul comun. Dispozitivul trebuie protejat cu o siguranță nominală de 0,5 A.
Schneider Electric Easy Harmony XVG - XVGB2T - coloană luminoasă completă, 2 niveluri, roșu - verde, 24 VAC/DC, montabilă în gaură, cu tub de susținere, date tehnice
Informații generale
Familia de produse: Harmony XVG
Tipul produsului sau al componentei: Coloană de semnalizare monolitică completă, pre-cablată
Tipul coloanei de semnalizare: 2 unități de iluminare
Denumirea componentei: XVG
Materiale
PC (UL94 V-2): cupolă luminoasă
ABS (UL94HB): corp tub
Aluminiu: tub
Proprietăți mecanice
Diametru de montare: 60 mm
Montare dispozitiv: Montare directă pe țeavă
Sursă de lumină și semnale
Sursă de lumină: LED roșu continuu, LED verde continuu
Culoarea cupolei luminoase: roșu/verde
Tipul bazei turnului de semnalizare: bază fără sonerie
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CA/CC
Secțiune transversală a cablului: 0,33 mm²
Tip ieșire discretă: PNP și NPN
Tensiune nominală de impuls rezistentă: 0,5 kV
Consum de curent: 68 mA Consum de energie: 1,6 W Frecvență de bază: 2,64 kHz Parametri de mediu Certificări produs: CE, EAC Temperatură ambiantă în timpul depozitării: -35...70 °C
Temperatura ambiantă în timpul funcționării: -10...50 °C
Grad de protecție IP: IP23
