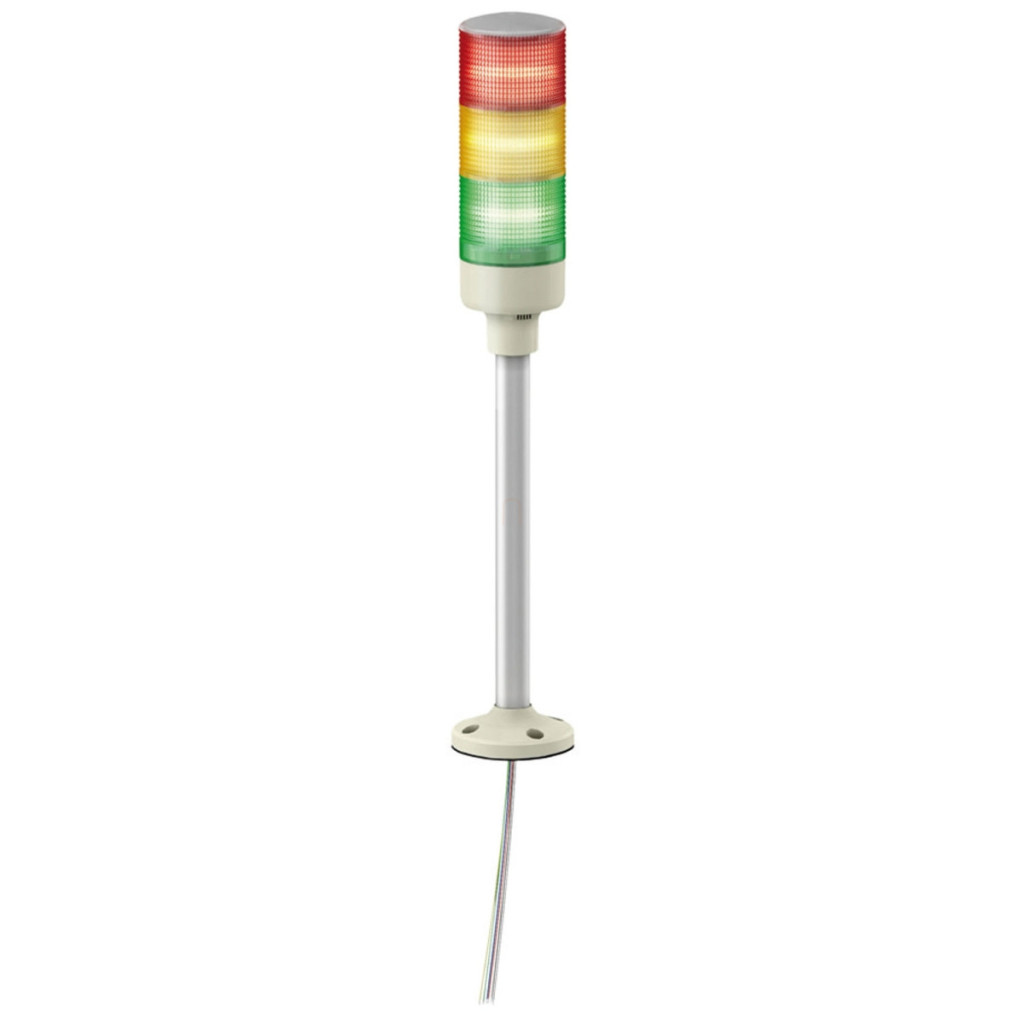

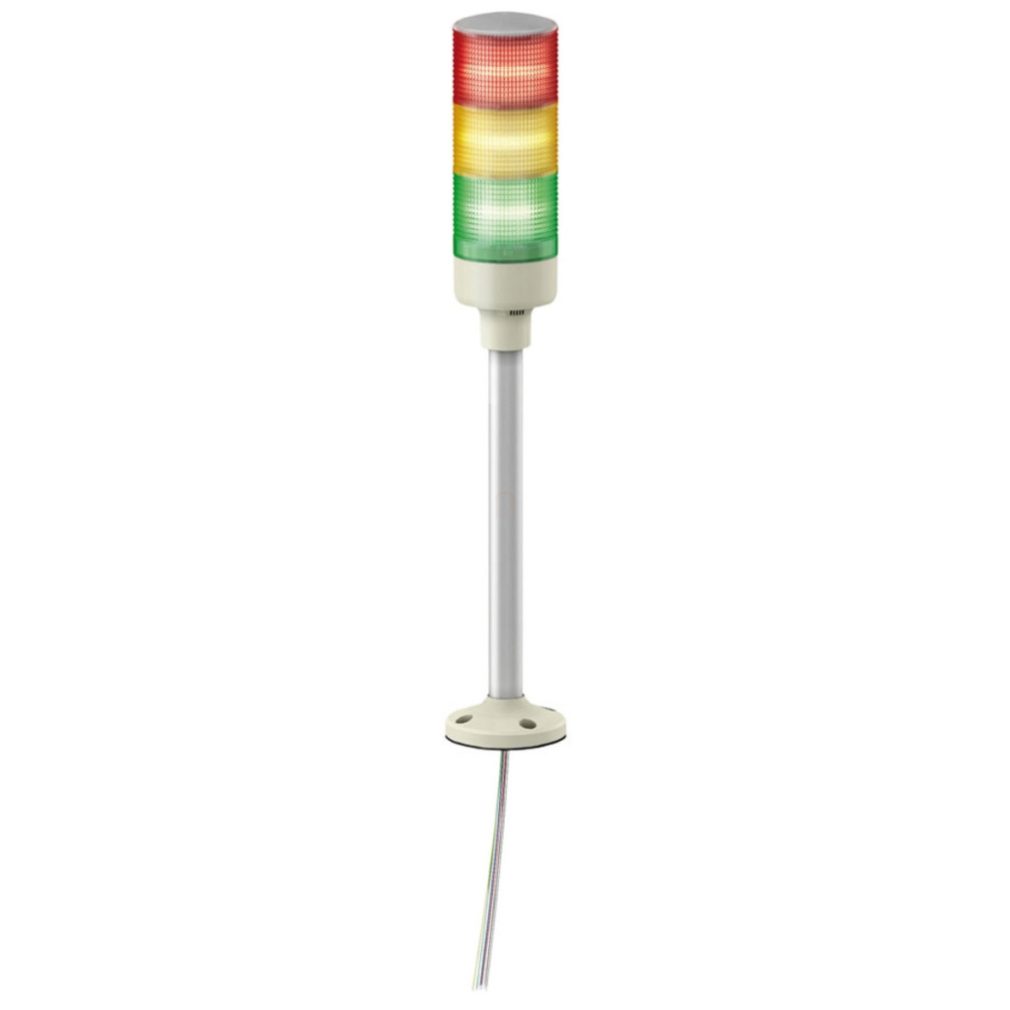

Turnul de semnalizare Schneider Electric Harmony XVG seria XVGB3H este un turn de semnalizare monolitic, pre-cablate, de înaltă calitate, ideal pentru afișarea semnalelor vizuale în medii industriale. Acest dispozitiv compact, cu un diametru de 60 mm și trei surse de lumină LED de culori diferite (roșu, portocaliu, verde), este alegerea perfectă pentru indicarea clară a stării mașinii, a proceselor de producție sau a avertismentelor. Turnul de semnalizare Harmony XVG XVGB3H se remarcă prin durabilitate și fiabilitate excepționale, deoarece globul său este fabricat din policarbonat rezistent la impact (UL94 V-2), în timp ce corpul tubului este fabricat din plastic ABS (UL94HB), iar tubul de susținere este fabricat din aluminiu durabil. Datorită clasei de protecție IP53, oferă o protecție adecvată împotriva prafului și stropilor de apă, fiind potrivit pentru utilizarea în diverse medii industriale. Coloana de semnalizare poate fi înșurubată pe suprafața de montare folosind placa de montare furnizată. Turnul de semnalizare XVGB3H funcționează cu o sursă de alimentare de 24 V c.a./c.c. și are ieșiri discrete PNP și NPN. Cele trei unități LED se aprind continuu în răspuns la semnalul de intrare corespunzător, fiecare în propria culoare caracteristică: roșu, verde și chihlimbar (portocaliu). Dispozitivul are un consum de curent de numai 109 mA și un consum de energie de 3,1 W, asigurând o funcționare eficientă din punct de vedere energetic. Turnul de semnalizare are o secțiune transversală a cablului de 0,33 mm² și o rezistență la tensiune de impuls de 0,5 kV. Frecvența sa de bază este de 2,64 kHz, ceea ce garantează o funcționare stabilă. Produsul complet coloană luminoasă Schneider Electric XVGB3H îndeplinește cerințele stricte ale certificărilor CE și EAC, fiind adecvat pentru utilizare în diverse aplicații la nivel mondial. Intervalul său de temperatură de funcționare este între -10 °C și +50 °C, în timp ce intervalul de temperatură de depozitare este între -35 °C și +70 °C, asigurând o funcționare fiabilă într-o varietate de condiții de mediu. Produsul este alegerea ideală pentru linii de producție, sisteme automatizate, echipamente de siguranță sau orice aplicație în care este necesar un sistem de semnalizare vizuală clară pentru a indica starea proceselor sau potențialele pericole. Turnul de semnalizare XVGB3H este ușor de instalat și de întreținut, sporind și mai mult valoarea produsului pentru utilizatori.
Harmony XVG - XVGB3H - coloană luminoasă completă, 3 niveluri, roșu - portocaliu - verde, 24 VAC/DC, tub de susținere, montare cu șuruburi, date tehnice
Caracteristici principale
Familia de produse: Harmony XVG
Tipul produsului: Coloană de semnalizare monolitică completă, pre-cablată
Tipul unității de semnalizare: 3 unități de iluminare
Material: PC (UL94 V-2): cupolă, ABS (UL94HB): corp tub, aluminiu: tub
Diametru de montare: 60 mm
Denumire piesă: XVG
Montare dispozitiv: Montare pe tub cu placă de montare
Sursă de lumină: LED roșu continuu, LED verde continuu, LED galben continuu
Culoare bloc luminos: Roșu/portocaliu/verde
Tip bază unitate de semnalizare: Bază fără semnal sonor
Date suplimentare
Tensiune nominală de alimentare: 24 V AC/DC
Secțiune transversală cablu: 0,33 mm²
Tip ieșire discretă: PNP și NPN
Tensiune nominală de impuls [Uimp]: 0,5 kV
Consum de curent: 109 mA
Consum de energie: 3,1 W
Frecvență de bază: 2,64 kHz
Caracteristici de mediu
Certificate: CE, EAC
Temperatură ambiantă de depozitare: -35...70 °C
Temperatura ambiantă de funcționare: -10...50 °C
Grad de protecție IP: IP53
Desene dimensionale
Înălțimea totală a produsului: 422,6 mm
Diametrul unității de semnalizare: 60 mm
Diametrul plăcii de montare: 70 mm
Conexiune
Cablare: Roșu (RD), Galben (YE), Verde (GR), Portocaliu (OR), Negru (BK)
Utilizați o siguranță de 0,5 A înainte de conectare
Pentru a aprinde luminile indicatoare sunt necesare o sursă de alimentare adecvată (24 V CA/CC) și un semnal de control
