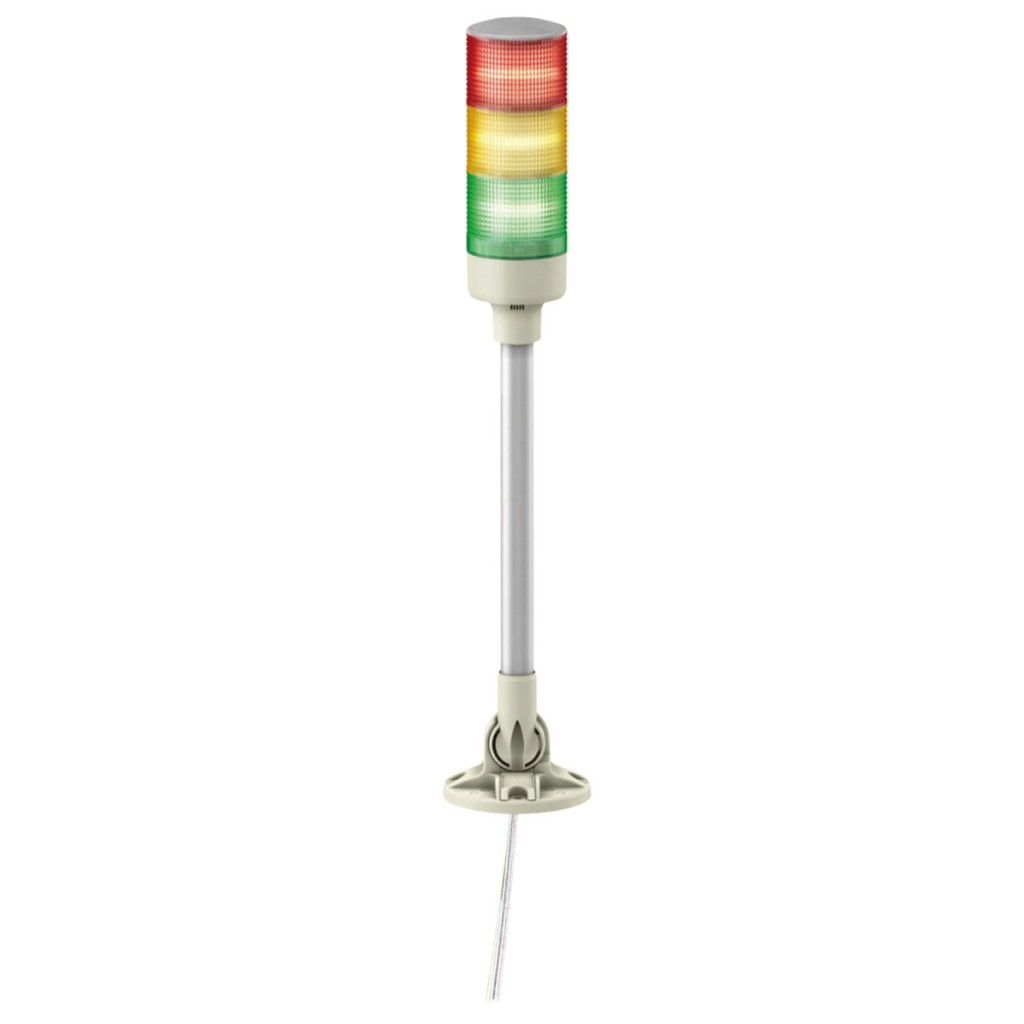

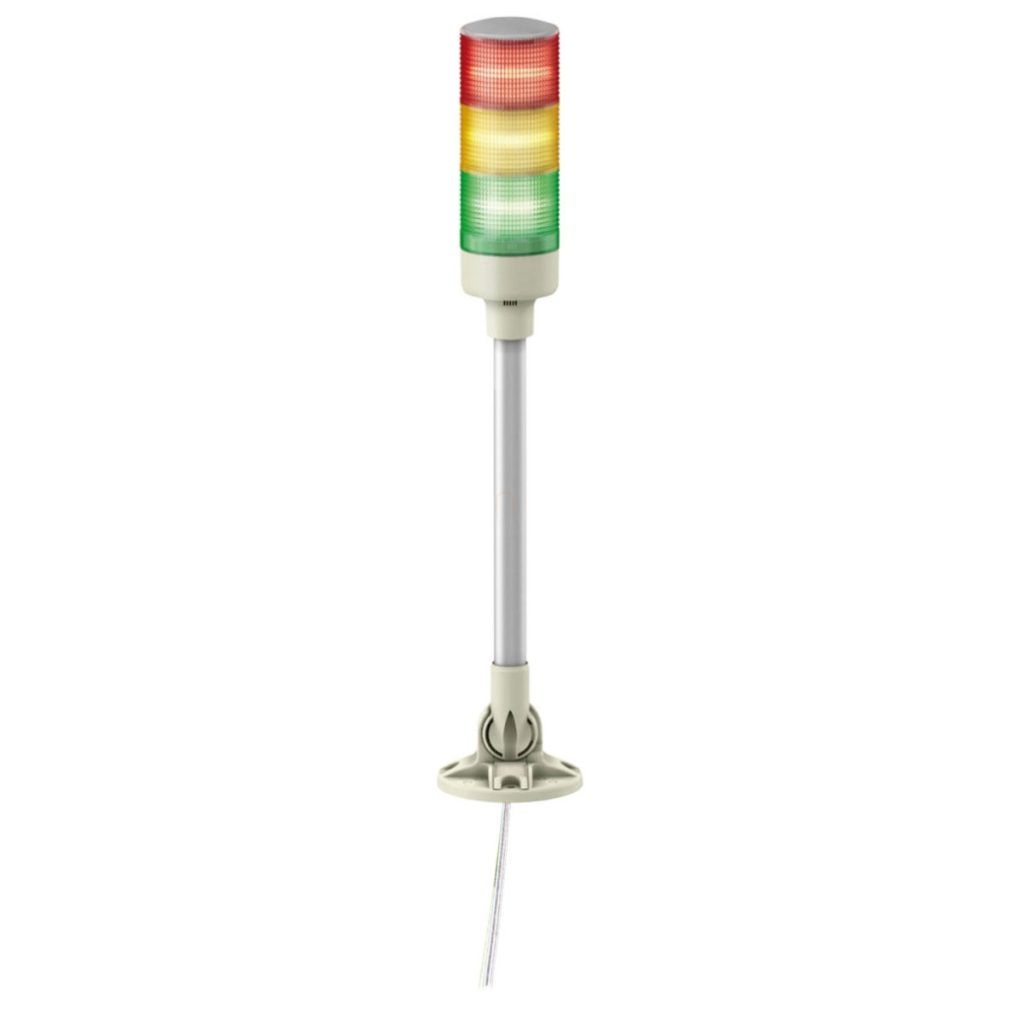

Schneider Electric Harmony XVG XVGB3M este o coloană luminoasă monolitică completă, pre-cablată, care oferă o soluție ideală pentru semnalizarea vizuală în echipamente industriale, linii de mașini și panouri de control. Această coloană luminoasă cu trei niveluri combină culorile roșu, portocaliu și verde pentru a indica în mod clar diferite stări de funcționare, fie că este vorba de un mesaj de eroare, o avertizare sau o stare normală de funcționare. Modelul XVGB3M funcționează cu o sursă de alimentare de 24 V c.a./c.c. și este format din unități echipate cu tehnologie LED durabilă, care asigură o lumină constantă. Datorită diametrului de conectare de 60 mm și suportului de montare pliabil montat pe un tub de aluminiu, produsul este deosebit de versatil în ceea ce privește instalarea. Produsul are un grad de protecție IP40, ceea ce îl face potrivit pentru utilizarea în interior, în medii uscate sau ușor prăfuite. Designul și materialele utilizate în coloana luminoasă Harmony XVG XVGB3M pun accentul pe durabilitate. Capacul din PC (UL94 V-2), corpul tubului din ABS (UL94HB) și tubul din aluminiu asigură un design stabil și rezistent. Produsul este echipat cu ieșiri discrete PNP și NPN, ceea ce facilitează conectarea la diverse sisteme de control. Rezistența la tensiune de impuls de 0,5 kV, consumul de curent de 109 mA și consumul de energie de 3,1 W garantează o compatibilitate electrică adecvată și eficiență energetică. Coloana luminoasă Schneider Electric XVGB3M are o temperatură de funcționare cuprinsă între -10 și 50 °C, ceea ce permite utilizarea sa în majoritatea mediilor industriale interioare. Produsul este certificat CE și EAC, asigurând conformitatea cu standardele internaționale relevante. Frecvența fundamentală de 2,64 kHz oferă un semnal clar vizibil, fără a provoca interferențe. Produsul este livrat cu o schemă de cablare detaliată care indică clar funcțiile firelor roșu, galben, verde, portocaliu și negru, precum și siguranța necesară de 0,5 A pentru conectarea la o sursă de alimentare de 24 V c.a./c.c.
Schneider Electric Easy Harmony XVG - XVGB3M - coloană luminoasă completă, 3 niveluri, roșu - portocaliu - verde, 24 VAC/DC, tub de susținere, cu șurub, pliabilă date tehnice
Caracteristici principale
Familia de produse: Harmony XVG
Tipul produsului sau componentului: Coloană luminoasă monolitică completă, pre-cablată
Tipul semnalului luminos: 3 unități iluminate
Compoziția materialului: PC (UL94 V-2): capac, ABS (UL94HB): corp tub, aluminiu: tub
Diametru de montare: 60 mm
Denumire componentă: XVG
Montare dispozitiv: Montare tub cu suport pivotant
Sursă de lumină: LED roșu continuu, LED verde constant, LED portocaliu constant
Culoarea blocului luminos: roșu/portocaliu/verde
Tipul bazei semnalului: bază semnal fără sonerie
Caracteristici tehnice suplimentare
Tensiune nominală de alimentare: 24 V c.a./c.c. Secțiune transversală a cablului: 0,33 mm² Tip ieșire discretă: PNP și NPN Rezistență nominală la tensiune de impuls [Uimp]: 0,5 kV
Consum de curent: 109 mA
Consum de energie: 3,1 W
Frecvență de bază: 2,64 kHz
Parametri de mediu
Certificări ale produsului: CE, EAC
Temperatura ambiantă în timpul depozitării: -35...70 °C
Temperatura ambiantă în timpul funcționării: -10...50 °C
Grad de protecție IP: IP40
Dimensiuni și informații de montare
Opțiuni de montare:
- Ø73 mm/2,87 inci, design standard
- Ø73 mm/2,87 inci, la 45°
- Ø54 mm/2,13 inci, la 45°
Grosime necesară pentru instalare + 10 mm/0,39 inci
Fixare: piuliță hexagonală cu flanșă
Informații privind cablarea
Comutator „ON” pentru iluminare și/sau semnal sonor continuu
Siguranță (curent nominal: 0,5 A)
Culori cabluri: RD: roșu, YE: galben, GR: verde, OR: portocaliu, BK: negru
