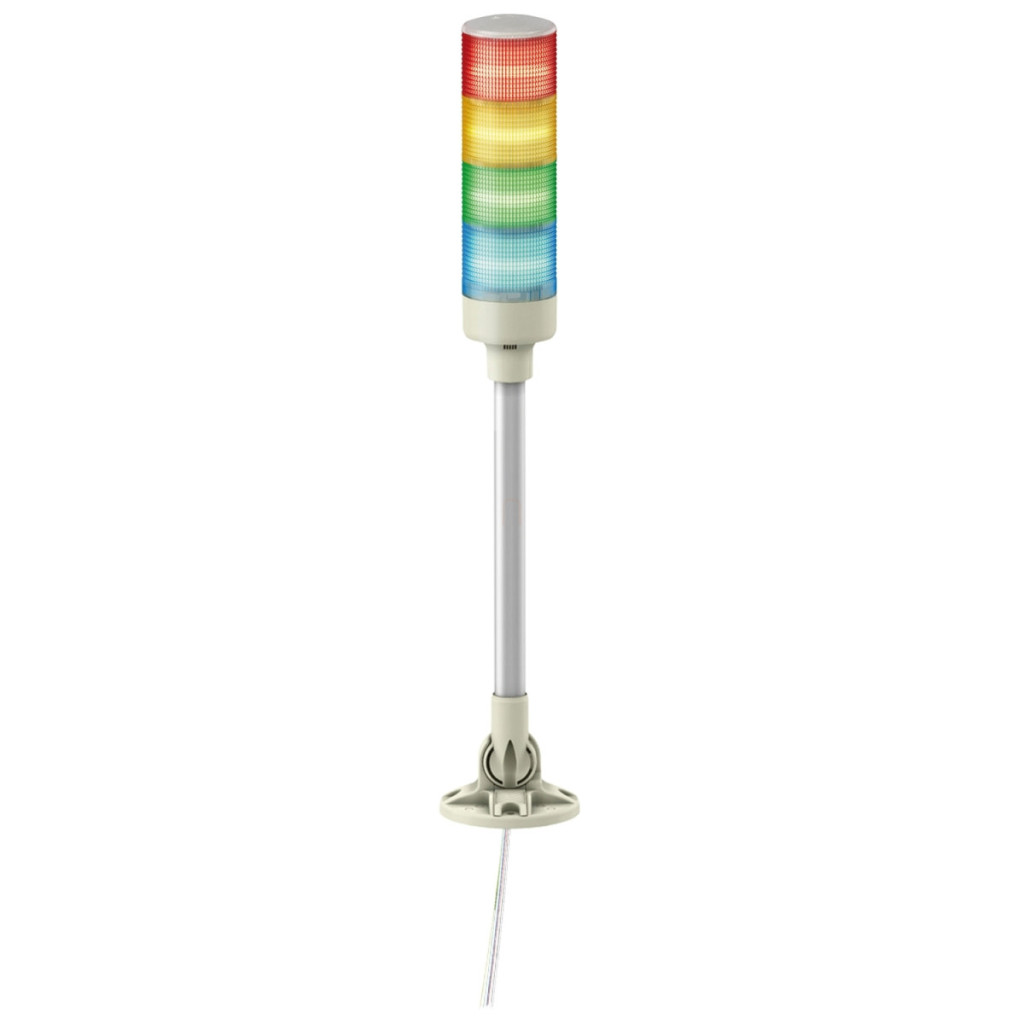

Turnul de semnalizare monolitic XVGB4M din familia de produse Schneider Electric Harmony XVG este o unitate completă, pre-cablată, cu semnalizare luminoasă în patru culori, ideală pentru indicarea vizuală a stării în medii industriale. Montat pe un tub de aluminiu cu diametrul de 60 mm, dispozitivul are un suport pivotant pentru acces ușor și opțiuni flexibile de instalare într-o varietate de aplicații. Turnul de semnalizare XVGB4M este echipat cu patru unități de iluminare LED de culori diferite (roșu, portocaliu, verde și albastru) care furnizează un semnal luminos constant. Sfera produsului este fabricată din policarbonat (clasificare UL94 V-2), corpul tubului este fabricat din plastic ABS (clasificare UL94HB), iar tubul este fabricat din aluminiu, rezultând o construcție durabilă, dar ușoară. Dispozitivul are un grad de protecție IP40, oferind protecție de bază împotriva prafului și umezelii, ceea ce îl face potrivit în primul rând pentru utilizare în interior. În ceea ce privește specificațiile tehnice, dispozitivul funcționează cu o sursă de alimentare de 24 V CA/CC, cu un consum de curent de 135 mA și un consum de energie de 3,3 W. Coloana de semnal are ieșiri discrete de tip PNP și NPN, cu o toleranță la supratensiune impulsivă de 0,5 kV. Pentru conectarea dispozitivului se poate utiliza un cablu cu secțiune transversală de 0,33 mm², iar frecvența sa fundamentală este de 2,64 kHz. Intervalul de temperatură de funcționare este de -10...50 °C, iar intervalul de temperatură de depozitare este de -35...70 °C, ceea ce îl face potrivit pentru utilizarea într-o gamă largă de medii industriale. Coloana de semnal are certificări CE și EAC, care garantează conformitatea produsului cu standardele relevante. Coloana de semnal XVGB4M poate fi montată cu ușurință pe diverse suprafețe folosind suportul pliabil. Instrucțiunile detaliate de instalare prezintă trei opțiuni diferite de montare: montare standard Ø73 mm, 45° Ø73 mm și 45° Ø54 mm. Cablarea este simplă, utilizând fire codificate prin culori (roșu, galben, verde, albastru, portocaliu și negru), cu o schemă detaliată de cablare furnizată în documentația produsului. Turnul de semnalizare este alegerea ideală pentru indicarea stării liniilor de producție, a mașinilor și a echipamentelor, pentru monitorizarea vizuală a proceselor sau pentru semnalizarea de urgență. Datorită calității și fiabilității sale ridicate, produsul XVGB4M Schneider Electric oferă o soluție pe termen lung în domeniul tehnologiei de semnalizare industrială.
Schneider Electric Easy Harmony XVG - XVGB4M - coloană luminoasă completă, 4 niveluri, roșu - portocaliu - verde - albastru, 24 VAC/DC, tub de susținere, montare cu șuruburi, pliabilă date tehnice
Caracteristici principale
Familia de produse: Harmony XVG
Tipul produsului sau componentului: Coloană de semnalizare monolitică completă, pre-cablată
Tipul coloanei de semnalizare: Cu 4 unități de iluminare
Materiale: PC (UL94 V-2): cupolă, ABS (UL94HB): corpul tubului, aluminiu: tub
Diametru de montare: 60 mm
Denumirea componentei: XVG
Montarea dispozitivului: Montare pe tub cu suport pliabil
Sursă de lumină: LED roșu continuu, LED verde continuu, LED portocaliu continuu, LED albastru constant
Culori unitate de iluminare: roșu/portocaliu/verde/albastru
Tip bază coloană de semnalizare: bază fără sonerie
Date tehnice suplimentare
Tensiune nominală de alimentare: 24 V AC/DC
Secțiune transversală cablu: 0,33 mm²
Tip ieșire discretă: PNP și NPN
Tensiune nominală de impuls: 0,5 kV
Consum curent: 135 mA
Consum energie: 3,3 W
Frecvență de bază: 2,64 kHz
Caracteristici de mediu
Certificări ale produsului: CE, EAC
Temperatura ambiantă în timpul depozitării: -35…70 °C
Temperatura ambiantă în timpul funcționării: -10…50 °C
Grad de protecție IP: IP40
Dimensiuni și instalare
Opțiuni de instalare: Ø73 mm standard, Ø73 mm 45° sau Ø54 mm 45°
Conexiune: Fire codificate prin culori (RD: roșu, YE: galben, GR: verde, BU: albastru, OR: portocaliu, BK: negru)
