Seria de condensatoare Schneider Electric EasyLogic PFC oferă o soluție eficientă pentru corectarea factorului de putere, care este crucială în mediile industriale și comerciale actuale, conștiente de consumul de energie. Condensatorul standard BLRCS010A012B40 are o putere nominală de 1 kVar (50 Hz) / 1,2 kVar (60 Hz) la o tensiune nominală de 400 V, ceea ce îl face o alegere ideală pentru îmbunătățirea factorului de putere al sistemelor electrice de dimensiuni medii. Produsul poate fi utilizat într-o varietate de combinații de tensiune și frecvență: 0,9 kVar (50 Hz) sau 1,1 kVar (60 Hz) la 380 V, 1 kVar (50 Hz) sau 1,2 kVar (60 Hz) la 400 V și 1,1 kVar (50 Hz) sau 1,3 kVar (60 Hz) la 415 V. Condensatorul are caracteristici tehnice remarcabile, inclusiv o supratensiune continuă maximă admisibilă de 1,1 × Un (timp de 8 ore din 24) și o capacitate de supracurent continuu de 1,5 × In. Intervalul de tensiune nominală este de 380-415 V c.a. la o frecvență de 50/60 Hz. Condensatorul Schneider Electric BLRCS010A012B40 are valori de pierderi excepțional de scăzute: pierderea dielectrică este mai mică de 0,2 W/kVar, în timp ce pierderea de putere rămâne sub 0,5 W/kVAr. Toleranța capacității variază de la -5% la +10%. Produsul este supus unor teste riguroase, inclusiv un test de tensiune de 2,15 × Un AC între terminale timp de 10 secunde și un test de tensiune de 3 kV AC (≤ 660 V) sau 6 kV AC (≥ 660 V) între terminale și carcasă, tot timp de 10 secunde. Curentul de pornire poate fi de 200 de ori mai mare decât curentul nominal, iar numărul maxim de operațiuni de comutare pe an este de 5000. Condensatorul Schneider Electric BLRCS010A012B40 are o durată de viață lungă de 100.000 de ore. Materialul dielectric este o peliculă de polipropilenă acoperită cu metal cu un aliaj de Zn/Al, iar materialul de impregnare este rășină PUR moale fără PCB, care este biodegradabilă. Produsul este proiectat pentru instalare în interior, are conectori Faston dubli și necesită montare verticală. Cu un diametru de 63 mm și o înălțime de 140 mm, oferă o soluție compactă pentru instalații care economisesc spațiu. Gradul de protecție IP20 asigură o protecție adecvată în medii interioare, cu o temperatură de funcționare cuprinsă între -25 °C și +55 °C și o funcționare fiabilă chiar și la niveluri de umiditate relativă de până la 95%. Produsul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și este conform cu standardele IEC 60831-1 și IEC 60831-2.

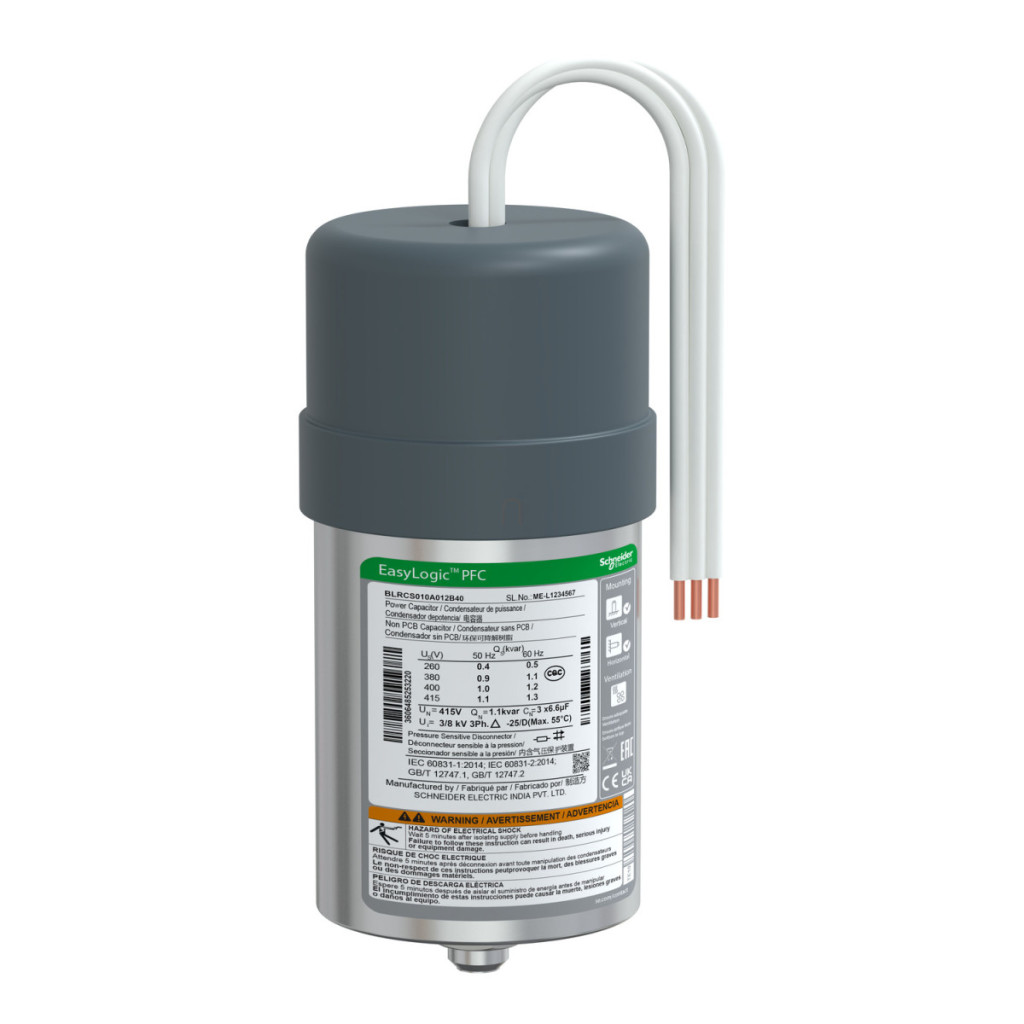

Schneider Electric EasyCan - BLRCS010A012B40 - Condensator Serleg de 1 kvar 400 V - Date tehnice
Caracteristici principale
Familia de produse: EasyLogic
Tipul produsului: Condensator standard
Denumirea produsului: Condensator EasyLogic PFC
Frecvența rețelei: 50/60 Hz
Denumirea seriei: Condensator EasyLogic PFC
Conținut armonic al rețelei: <= 10 %
Parametri electrici
0,9 kvar 380 V 50 Hz
1,1 kvar 380 V 60 Hz
1 kvar 400 V 50 Hz
1,2 kvar 400 V 60 Hz
1,1 kvar 415 V 50 Hz
1,3 kvar 415 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (timp de 8 ore din 24)
Capacitate continuă de supracurent: 1,5 x In
Tensiune nominală: 380...415 V c.a. 50/60 Hz
Date suplimentare
Pierdere dielectrică: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: - 5 % - 10 %
Test de tensiune: 2,15 x Un CA între terminale timp de 10 secunde
<= 660 V - 3 kV CA între terminal și carcasă timp de 10 secunde
>= 660 V - 6 kV AC între conector și carcasă timp de 10 secunde
Curent de pornire: 200 x In
Număr maxim de operațiuni de comutare pe an: 5000
Durată de viață în ore: 100.000 h
Material dielectric: Film de polipropilenă acoperit cu metal cu aliaj Zn/Al
Material de impregnare: Rășină PUR moale fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conectori: Conector dublu Faston
Metodă de montare: Verticală
Diametru: 63 mm
Înălțime: 140 mm
Caracteristici de mediu
Standarde: IEC 60831-1, IEC 60831-2
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasa de temperatură: D
Temperatura ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95%
