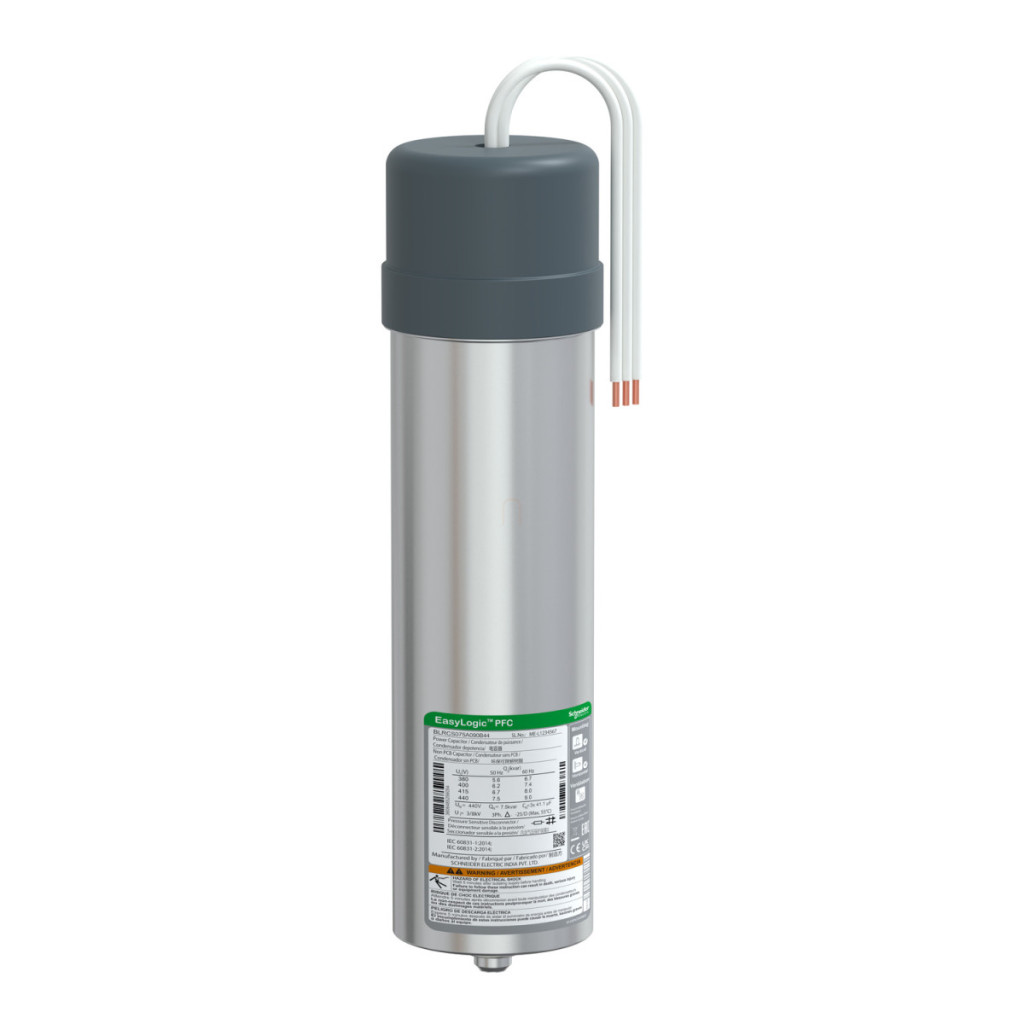

Condensatorul standard din familia de produse Schneider Electric EasyLogic PFC Capacitor, cu numărul de model BLRCS075A090B44, este soluția ideală pentru creșterea eficienței energetice și îmbunătățirea factorului de putere al rețelelor electrice. Acest condensator de ultimă generație pentru corectarea factorului de putere a fost dezvoltat special pentru aplicații industriale și comerciale în care optimizarea factorului de putere este de o importanță capitală. Condensatorul BLRCS075A090B44 furnizează 7,5 kvar de putere într-o rețea de 50 Hz și 9 kvar la o frecvență de 60 Hz, în ambele cazuri la o tensiune nominală de 440 V. Flexibilitatea remarcabilă a produsului este demonstrată de capacitatea sa de a gestiona creșteri de tensiune pe termen scurt de până la 1,1 x Un (pentru maximum 8 ore pe perioadă de 24 de ore). Curentul de pornire poate atinge până la 200 de ori curentul nominal, ceea ce reprezintă un aspect important de luat în considerare la dimensionarea aparatelor de comutație. Este important de reținut că condensatorul poate fi utilizat numai în rețele în care conținutul armonic nu depășește 10%. Condensatorul Schneider Electric EasyLogic PFC BLRCS075A090B44 are, de asemenea, specificații tehnice remarcabile. Dielectricul este o peliculă de polipropilenă metalizată cu un aliaj de Zn/Al, în timp ce materialul de impregnare este rășină PUR moale, fără PCB, care are proprietăți biodegradabile. Valorile pierderilor sunt extrem de scăzute: pierderea dielectrică este mai mică de 0,2 W/kvar, în timp ce pierderea totală de putere rămâne sub 0,5 W/kVAr. Toleranța capacității poate varia între -5% și +10%. Condensatorul are o durată de viață foarte lungă, de 100.000 de ore, și poate fi comutat de până la 5.000 de ori pe an. Produsul este proiectat pentru instalare în interior, are protecție IP20, o poziție de montare verticală și este echipat cu un conector dublu Faston. Dispozitivul, cu un diametru de 63 mm și o înălțime de 245 mm, are o temperatură de funcționare cuprinsă între -25 °C și +55 °C și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării, la o umiditate relativă de 95%.
Schneider Electric EasyCan - BLRCS075A090B44 -7,5 kvar Condensator cupă 440V date tehnice
Caracteristici generale
Familia de produse: EasyLogic
Tipul produsului: Condensator standard
Denumirea produsului: Condensator EasyLogic PFC
Denumirea seriei: Condensator EasyLogic PFC
Caracteristici electrice
Frecvența rețelei: 50/60 Hz
Conținut armonic al rețelei: <= 10 %
Parametri electrici: 7,5 kvar 440 V 50 Hz / 9 kvar 440 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (timp de 8 ore din 24)
Capacitate continuă de supracurent: 1,5 x In
Tensiune nominală: 440 V c.a. 50/60 Hz
Pierderi dielectrice: < 0,2 W/kvar
Pierderi de putere: < 0,5 W/kVAr
Toleranță capacitate: între -5 % și +10 %
Test de tensiune: 2,15 x Un CA între terminale timp de 10 secunde
<= 660 V - 3 kV CA între terminal și carcasă timp de 10 secunde
>= 660 V - 6 kV AC între terminale și carcasă timp de 10 secunde
Curent de pornire: 200 x In
Număr maxim de operațiuni de comutare pe an: 5000
Durată de viață în ore: 100.000 h
Caracteristici fizice
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al
Material de impregnare: Rășină PUR moale fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conexiuni - terminale: Conector dublu Faston
Metodă de montare: Verticală
Diametru: 63 mm
Înălțime: 245 mm
Caracteristici de mediu
Standarde: IEC 60831-2, IEC 60831-1
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatura aerului ambiant în timpul funcționării: -25...55 °C
Umiditate relativă: 95 %
