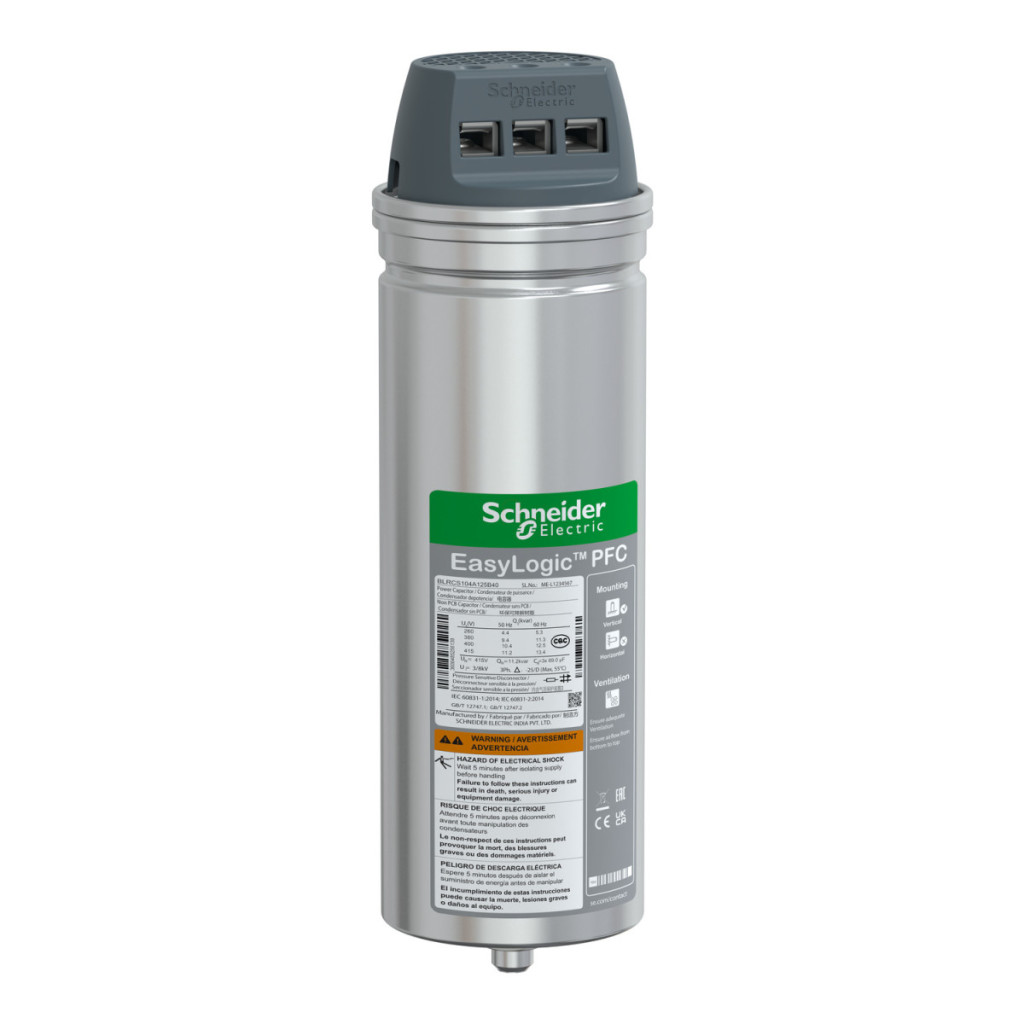

Condensatorul EasyLogic PFC face parte din familia de produse standard de condensatoare de corecție de fază Schneider Electric, care optimizează în mod eficient factorul de putere al rețelei electrice. Condensatorul BLRCS104A125B40 a fost dezvoltat special pentru aplicații industriale și comerciale în care compensarea energiei reactive este esențială pentru funcționarea eficientă a rețelei și reducerea costurilor energetice. Acest condensator oferă diferite niveluri de putere pentru diferite combinații de tensiune și frecvență: 10,4 kvar pe o rețea de 400 V la 50 Hz și 12,5 kvar la 60 Hz. De asemenea, poate fi utilizat în mod flexibil în intervalul de tensiune 380-415 V, unde funcționează în intervalul 9,4-11,2 kvar (50 Hz) sau 11,3-13,5 kvar (60 Hz) - valorile exacte depind de tensiunea specifică a rețelei. Condensatorul este proiectat special pentru rețele în care conținutul armonic nu depășește 10%, ceea ce îl face o alegere ideală pentru sarcini de compensare de bază. Condensatorul EasyLogic PFC este fabricat cu dielectric din film de polipropilenă metalizat de înaltă calitate și aliaj de zinc/aluminiu, ceea ce asigură o durată lungă de viață și performanțe fiabile. Condensatorul este impregnat cu rășină PUR moale fără PCB, care este biodegradabilă, oferind o soluție ecologică. Parametrii tehnici remarcabili ai produsului includ o tensiune maximă admisibilă de 1,1 x Un (timp de 8 ore din 24), o capacitate continuă de supracurent de 1,5 x In și pierderi dielectrice extrem de scăzute pierdere dielectrică mai mică de 0,2 W/kvar și o pierdere de putere de 0,5 W/kVAr. Condensatorul necesită montare verticală, este echipat cu conectori ClampTite și este potrivit numai pentru instalare în interior. Are protecție IP20 și poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +55 °C, chiar și la o umiditate relativă de 95%. Altitudinea de funcționare este de până la 2000 de metri. Aparține clasei de temperatură D și este conform cu standardele IEC 60831-1 și IEC 60831-2. Dimensiunile sale fizice sunt compacte: 75 mm în diametru și 233 mm în înălțime, ceea ce facilitează instalarea în dulapuri de comutație. Dispozitivul are o toleranță de capacitate de la -5% la +10%, ceea ce asigură o compensare precisă a puterii. Condensatorul BLRCS104A125B40 are o durată de viață deosebit de lungă, de 100.000 de ore, și poate efectua până la 5.000 de operațiuni de comutare pe an. Curentul de pornire poate fi de 200 de ori mai mare decât curentul nominal. Produsul este supus unor teste riguroase de siguranță, inclusiv un test de tensiune alternativă de 2,15 x Un între terminale timp de 10 secunde, precum și teste de tensiune între terminal și container (3 kV CA până la 660 V și 6 kV CA peste 660 V). Acești parametri tehnici se combină pentru a asigura calitatea și fiabilitatea remarcabile ale condensatorului Schneider Electric BLRCS104A125B40 în aplicații de corecție de fază.
Schneider Electric EasyCan - BLRCS104A125B40 - Condensator Serleg de 10,4 kvar 400 V - Date tehnice
Caracteristici principale
Familia de produse: EasyLogic
Tipul produsului: Condensator standard
Denumirea produsului: Condensator EasyLogic PFC
Frecvența rețelei: 50/60 Hz
Denumirea seriei: Condensator PFC EasyLogic
Conținut armonic al rețelei: ≤ 10%
Parametri electrici
Caracteristici electrice:
9,4 kvar 380 V 50 Hz
11,3 kvar 380 V 60 Hz
10,4 kvar 400 V 50 Hz
12,5 kvar 400 V 60 Hz
11,2 kvar 415 V 50 Hz
13,5 kvar 415 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (timp de 8 ore din 24)
Capacitate continuă de supracurent: 1,5 x In
Tensiune nominală: 380...415 V c.a. 50/60 Hz
Date suplimentare
Pierdere dielectrică: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: între -5% și +10%
Test de tensiune:
2,15 x Un AC între terminale timp de 10 secunde
≤ 660 V - 3 kV AC între conector și carcasă timp de 10 secunde
≥ 660 V - 6 kV AC între conector și carcasă timp de 10 secunde
Curent de pornire: 200 x In
Număr maxim de operațiuni de comutare pe an: 5000
Durată de viață în ore: 100.000 h
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al
Material de impregnare: Rășină PUR moale fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conectori - terminale: Conector ClampTite
Metodă de montare: Verticală
Diametru: 75 mm
Înălțime: 233 mm
Caracteristici de mediu
Standarde: IEC 60831-1, IEC 60831-2
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95%
