Condensatorul EasyLogic PFC face parte din gama standard de condensatoare Schneider Electric, special concepută pentru compensarea puterii reactive. Modelul BLRCS109A130B24 este disponibil în versiuni de 10,9 kvar (50 Hz) și 13 kvar (60 Hz) la o tensiune nominală de 240 V și 12,8 kvar (50 Hz) și 15,3 kvar (60 Hz) la o tensiune nominală de 260 V. Acest condensator versatil este alegerea ideală pentru îmbunătățirea factorului de putere în instalațiile industriale și comerciale. Condensatorul Schneider Electric BLRCS109A130B24 are parametri tehnici remarcabili. Intervalul de tensiune nominală este de 240-260 V c.a. 50/60 Hz, supratensiunea maximă admisibilă este de 1,1 ori valoarea nominală (pentru 8 ore într-o perioadă de 24 de ore), iar capacitatea de supracurent continuu este de 1,5 ori curentul nominal. În timpul proiectării echipamentului, s-a acordat o atenție specială valorilor scăzute ale pierderilor: pierderile dielectrice sunt mai mici de 0,2 W/kvar, în timp ce pierderea totală de putere nu depășește 0,5 W/kVAr. Condensatorul are o toleranță de capacitate între -5% și +10%, ceea ce asigură o funcționare stabilă chiar și în condiții de rețea variabile. Construcția robustă a produsului și materialele de înaltă calitate garantează o durată lungă de viață. Materialul dielectric este o peliculă de polipropilenă metalizată din aliaj Zn/Al, iar materialul de impregnare este rășină PUR moale, fără PCB, care este biodegradabilă. Condensatorul, care a fost supus unor teste riguroase, are o durată de viață de până la 100.000 de ore de funcționare și poate efectua până la 5.000 de operațiuni de comutare pe an. Curentul de pornire poate fi de 200 de ori mai mare decât curentul nominal. Dispozitivul are un grad de protecție IP20 și poate fi utilizat într-un interval de temperatură ambiantă de la -25 °C la +55 °C, chiar și la o umiditate relativă de 95 %. Produsul este clasificat în clasa de temperatură D și are o altitudine maximă de funcționare de 2000 de metri. Designul și dimensiunile condensatorului permit o instalare ușoară. Unitatea montată vertical, cu un diametru de 90 mm și o înălțime de 308 mm, este echipată cu conectori ClampTite pentru o conectare rapidă și sigură. Conținutul armonic al alimentării de la rețea nu trebuie să depășească 10%. Testele de tensiune efectuate pe condensator asigură proprietăți de izolare adecvate: 2,15 x Un AC între terminale timp de 10 secunde și 3 kV AC pentru ≤ 660 V și 6 kV AC pentru ≥ 660 V între terminal și carcasă timp de 10 secunde. Condensatorul BLRCS109A130B24 este conform cu standardele IEC 60831-1 și IEC 60831-2, asigurând o soluție fiabilă pentru corectarea factorului de putere.

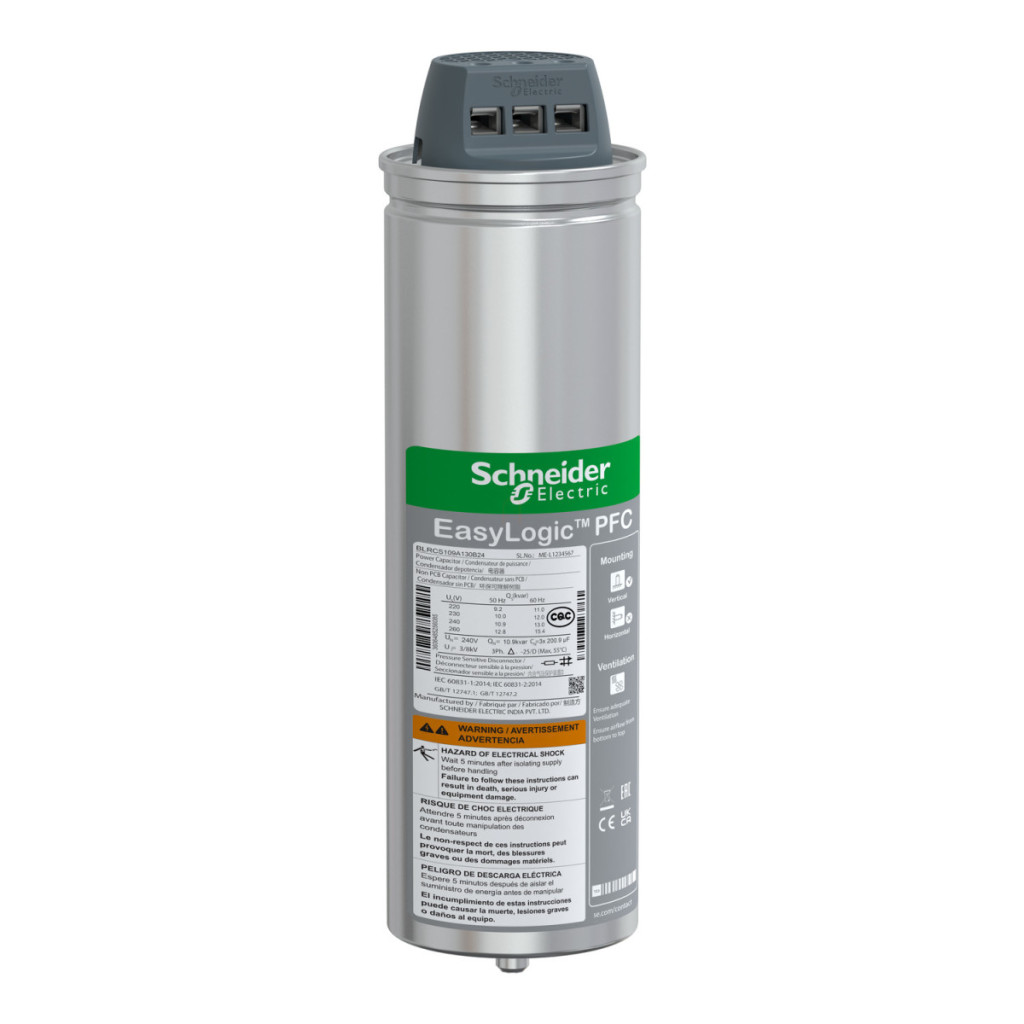

Schneider Electric EasyCan - BLRCS109A130B24 -10,9 kvar Condensator cupă 240 V date tehnice
Caracteristici principale
Familia de produse: EasyLogic
Tipul produsului: Condensator standard
Denumirea produsului: Condensator EasyLogic PFC
Frecvența rețelei: 50/60 Hz
Denumirea seriei: Condensator EasyLogic PFC
Conținut armonic al rețelei: <= 10 %
Caracteristici electrice
Parametri electrici:
10,9 kvar 240 V 50 Hz
13 kvar 240 V 60 Hz
12,8 kvar 260 V 50 Hz
15,3 kvar 260 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore în decurs de 24 de ore)
Capacitate continuă de supracurent: 1,5 x In
Tensiune nominală: 240...260 V CA 50/60 Hz
Caracteristici suplimentare
Pierderi dielectrice: < 0,2 W/kvar
Pierderi de putere: < 0,5 W/kVAr
Toleranță capacitate: -5% - 10%
Test de tensiune: 2,15 x Un AC între terminale timp de 10 secunde
<= 660 V - 3 kV AC între terminal și carcasă timp de 10 secunde
>= 660 V - 6 kV AC între terminal și carcasă timp de 10 secunde
Curent de pornire: 200 x In
Număr maxim de operații de comutare pe an: 5000
Durată de viață în ore: 100.000 h
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al
Material de impregnare: Rășină PUR moale fără PCB, biodegradabilă
Caracteristici fizice
Tip de instalare: Instalare în interior
Conectori: Terminal ClampTite
Metodă de montare: Verticală
Diametru: 90 mm
Înălțime: 308 mm
Caracteristici de mediu
Standarde: IEC 60831-2, IEC 60831-1
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatura ambiantă în timpul funcționării: -25...55 °C
Umiditate relativă: 95 %
