Condensatorul EasyLogic PFC este un condensator standard de înaltă calitate, dezvoltat de Schneider Electric special pentru corectarea factorului de putere (PFC). Condensatorul BLRCS125A150B44 furnizează 12,5 kvar la 440 V și 50 Hz sau 15 kvar la 60 Hz la aceeași tensiune. Această versatilitate permite utilizarea eficientă a produsului în rețele electrice cu frecvențe diferite. Condensatorul Schneider Electric EasyLogic PFC are o serie de caracteristici remarcabile care îl fac alegerea ideală pentru aplicații industriale și comerciale. Produsul este extrem de fiabil, dovadă fiind durata sa de viață de 100.000 de ore. Condensatorul poate fi utilizat în siguranță în rețele cu un conținut armonic maxim de 10%. În cazul supratensiunii, produsul poate rezista la o tensiune de 1,1 × Un timp de 8 ore (într-o perioadă de 24 de ore) și are o capacitate continuă de supracurent de 1,5 × In. Curentul de pornire poate ajunge până la 200 de ori curentul nominal. Condensatorul BLRCS125A150B44 reprezintă o calitate excepțională în ceea ce privește parametrii tehnici. Pierderea dielectrică este mai mică de 0,2 W/kvar, în timp ce pierderea de putere nu depășește 0,5 W/kVAr. Toleranța capacității variază de la -5% la +10%, ceea ce oferă o flexibilitate suficientă. În timpul testului de izolație, produsul este supus unei tensiuni alternative de 2,15 × Un între terminale timp de 10 secunde, precum și unei tensiuni alternative de 3 kV la ≤ 660 V și 6 kV la ≥ 660 V între terminal și carcasă, tot timp de 10 secunde. Condensatorul este capabil să efectueze până la 5.000 de operații de comutare pe an. Structura internă a condensatorului Schneider Electric BLRCS125A150B44 utilizează tehnologie modernă: materialul dielectric este o peliculă de polipropilenă metalizată cu un aliaj Zn/Al, iar materialul de impregnare este rășină PUR moale, fără PCB, care este biodegradabilă, ceea ce îl face o alegere ecologică. Produsul este proiectat pentru instalare în interior, cu montare verticală. Conexiunea este asigurată de terminale ClampTite, care permit o cablare fiabilă și ușoară. Gradul de protecție IP20 oferă o protecție adecvată în medii interioare normale, în timp ce clasa de temperatură D asigură o gamă largă de temperaturi de funcționare între -25 °C și +55 °C. Condensatorul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și poate rezista la o umiditate relativă de până la 95%.

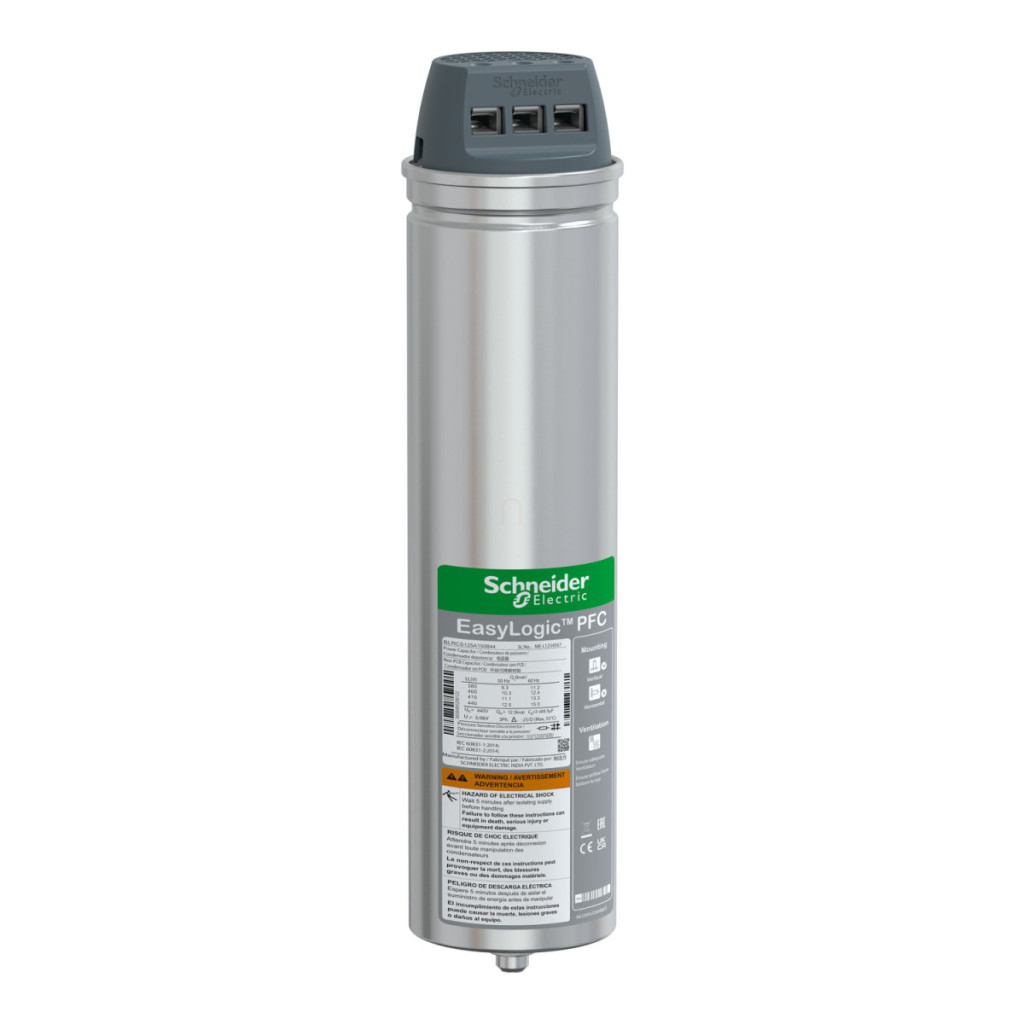

Schneider Electric EasyCan - BLRCS125A150B44 -12,5 kvar Condensator cupă 440V date tehnice
Caracteristici cheie
Familia de produse: EasyLogic
Tipul produsului: Condensator standard
Denumirea produsului: Condensator EasyLogic PFC
Frecvența rețelei: 50/60 Hz
Denumirea seriei: Condensator EasyLogic PFC
Conținut armonic al rețelei: <= 10 %
Parametri electrici
Putere: 12,5 kvar 440 V 50 Hz / 15 kvar 440 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore / perioadă de 24 de ore)
Capacitate continuă de supracurent: 1,5 x In
Tensiune nominală: 440 V CA 50/60 Hz
Date suplimentare
Pierderi dielectrice: < 0,2 W/kvar
Pierderi de putere: < 0,5 W/kVAr
Toleranță capacitate: -5 % - +10 %
Test de tensiune: 2,15 x Un AC între terminale timp de 10 secunde
<= 660 V - 3 kV AC între terminal și carcasă timp de 10 secunde
>= 660 V - 6 kV AC între terminale și carcasă timp de 10 secunde
Curent de pornire: 200 x In
Număr maxim de operațiuni de comutare pe an: 5000
Durată de viață: 100.000 ore
Caracteristici fizice
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al
Material de impregnare: Rășină PUR moale fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conectori: Terminal ClampTite
Metodă de montare: Verticală
Diametru: 75 mm
Înălțime: 308 mm
Date de mediu
Standarde: IEC 60831-2, IEC 60831-1
Protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
