Condensatorul EasyLogic PFC, soluția avansată de corecție a factorului de putere de la Schneider Electric, este o alegere excelentă pentru îmbunătățirea factorului de putere al sistemelor electrice industriale și comerciale. Condensatorul standard BLRCS169A203B44 furnizează 16,9 kvar la 50 Hz și 20,3 kvar la 60 Hz într-o rețea de 440 V, reducând în mod eficient consumul de energie reactivă și costurile asociate. Produsul este recomandat în mod special pentru aplicații în care conținutul armonic al rețelei nu depășește 10%. Tensiunea maximă admisibilă a condensatorului EasyLogic PFC este de 1,1 ori valoarea nominală (pentru 8 ore într-o perioadă de 24 de ore), iar capacitatea sa continuă de supracurent este de 1,5 ori curentul nominal. Curentul de pornire al condensatorului este extrem de ridicat, de până la 200 de ori curentul nominal, ceea ce trebuie luat în considerare la proiectarea sistemelor de protecție. În ceea ce privește proiectarea tehnică, condensatorul BLRCS169A203B44 utilizează o peliculă metalizată din polipropilenă cu un aliaj de zinc/aluminiu, impregnată cu rășină PUR moale, fără PCB, care este biodegradabilă. Condensatorul are protecție IP20, o temperatură de funcționare cuprinsă între -25 °C și +55 °C, aparține clasei de temperatură D și funcționează fiabil chiar și la niveluri de umiditate relativă de până la 95%. Produsul are o durată de viață remarcabilă de 100.000 de ore și poate suporta până la 5.000 de operațiuni de comutare pe an. Condensatorul are o toleranță de capacitate de la -5% la +10%, pierderi dielectrice mai mici de 0,2 W/kvar și pierderi de putere mai mici de 0,5 W/kVAr. Modelul Schneider Electric EasyLogic PFC Capacitor BLRCS169A203B44 este potrivit numai pentru instalarea în interior, în poziție verticală. Este dotat cu conectori ClampTite pentru o instalare ușoară. Dimensiunile sale sunt de 90 mm în diametru și 308 mm în înălțime. Condensatorul poate fi instalat la o altitudine maximă de 2000 de metri deasupra nivelului mării. În timpul testării tensiunii, terminalele condensatorului trebuie să reziste la o tensiune de 2,15 x Un CA timp de 10 secunde, în timp ce terminalul și carcasa trebuie să reziste la 3 kV CA timp de 10 secunde la ≤660 V și 6 kV CA timp de 10 secunde la ≥660 V. Produsul este conform cu standardele internaționale IEC 60831-1 și IEC 60831-2, care garantează calitatea și funcționarea în condiții de siguranță.

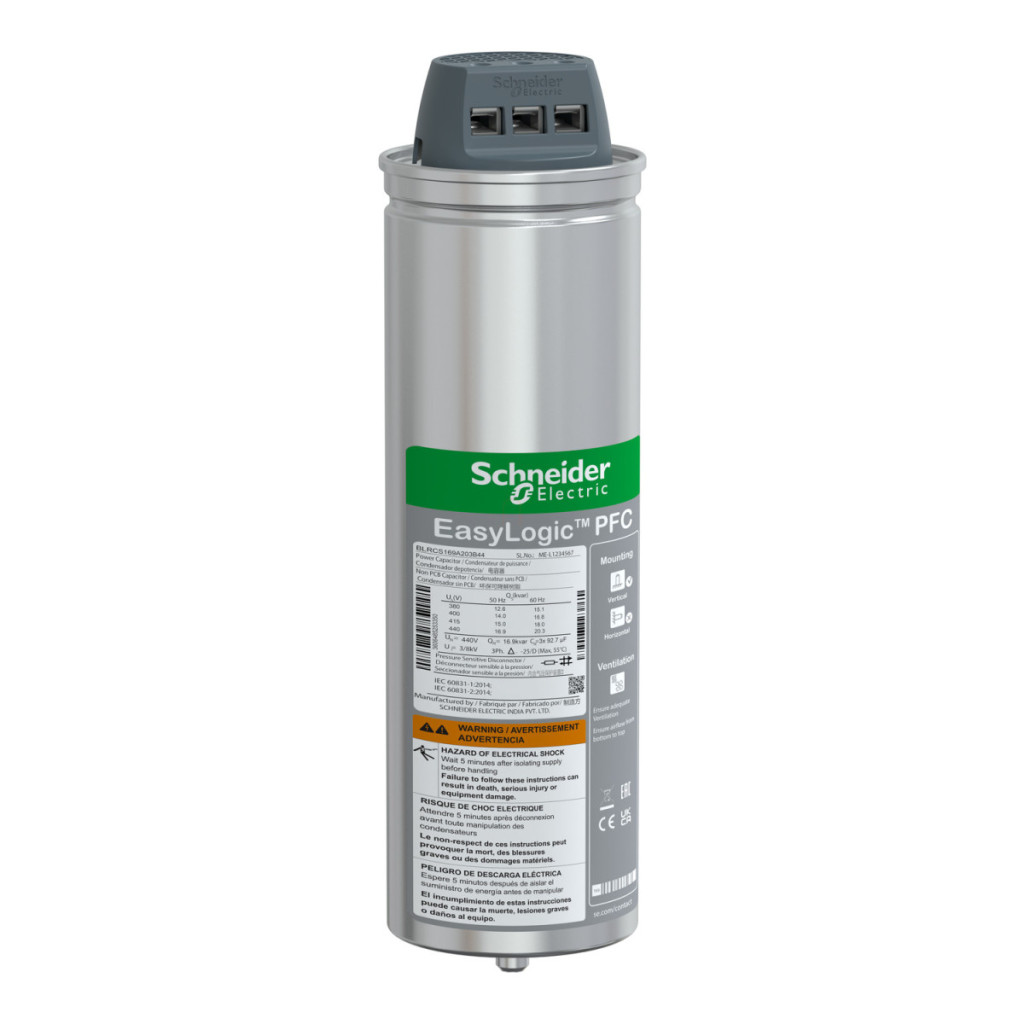

Schneider Electric EasyCan - BLRCS169A203B44 -16,9 kvar Condensator cupă 440V date tehnice
Caracteristici generale
Familia de produse: EasyLogic
Tipul produsului: Condensator standard
Denumirea produsului: Condensator EasyLogic PFC
Denumirea seriei: Condensator EasyLogic PFC
Număr articol: BLRCS169A203B44
Parametri electrici
Frecvența rețelei: 50/60 Hz
Parametri electrici: 16,9 kvar 440 V 50 Hz / 20,3 kvar 440 V 60 Hz
Conținut armonic al rețelei: <= 10 %
Tensiune nominală: 440 V c.a. 50/60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore în decurs de 24 ore)
Capacitate continuă de supracurent: 1,5 x In
Curent de pornire: 200 x In
Pierderi dielectrice: < 0,2 W/kvar
Pierderi de putere: < 0,5 W/kVAr
Toleranță capacitate: între -5% și +10%
Caracteristici de testare
Test de tensiune: 2,15 x Un CA între terminale timp de 10 secunde
≤ 660 V - 3 kV AC între terminale și carcasă timp de 10 secunde
≥ 660 V - 6 kV AC între terminale și carcasă timp de 10 secunde
Caracteristici de funcționare
Număr maxim de operațiuni de comutare pe an: 5000
Durată de viață: 100.000 ore
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al
Material de impregnare: Rășină PUR moale fără PCB, biodegradabilă
Caracteristici mecanice
Tip de instalare: Instalare în interior
Conectori - terminale: Terminal ClampTite
Metodă de montare: Verticală
Diametru: 90 mm
Înălțime: 308 mm
Caracteristici de mediu
Standarde: IEC 60831-1, IEC 60831-2
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatura ambiantă în timpul funcționării: -25...55 °C
Umiditate relativă: 95 %
