Condensatorul EasyLogic PFC BLRCS200A240B44 este un condensator de putere standard conceput special pentru corectarea factorului de putere (PFC). Acest model de 20/24 kvar este ideal pentru creșterea eficienței energetice și compensarea puterii reactive în instalațiile industriale și comerciale. Parte a gamei de produse EasyLogic de la Schneider Electric, acest condensator funcționează la o tensiune nominală de 440 V și poate fi utilizat atât în rețele de 50 Hz (20 kvar), cât și în rețele de 60 Hz (24 kvar). Dispozitivul este unic prin valorile sale extrem de scăzute ale pierderilor: pierderea dielectrică este mai mică de 0,2 W/kvar, în timp ce pierderea de putere nu depășește 0,5 W/kVAr. Acest lucru duce la economii semnificative de energie în timpul funcționării pe termen lung. Toleranța capacității condensatorului variază de la -5% la +10%, asigurând o compensare precisă a puterii. Modelul BLRCS200A240B44 oferă o fiabilitate excepțională: are o durată de viață de până la 100.000 de ore și poate efectua până la 5.000 de operațiuni de comutare pe an. Toleranța sa la tensiune îi permite să reziste la 1,1 ori tensiunea nominală (până la 8 ore pe zi), iar capacitatea sa continuă de supracurent este de 1,5 ori curentul nominal. Curentul de pornire al condensatorului poate fi de 200 de ori mai mare decât curentul nominal. Izolația dispozitivului îndeplinește cele mai stricte cerințe: terminalele sunt supuse unui test de tensiune alternativă de 2,15 x Un timp de 10 secunde, în timp ce terminalul și carcasa sunt supuse unui test de tensiune alternativă de 3 kV (pentru sisteme sub 660 V) sau 6 kV (pentru sisteme peste 660 V) timp de 10 secunde. Condensatorul are, de asemenea, un design modern: materialul dielectric este o folie de polipropilenă metalizată cu aliaj Zn/Al, în timp ce materialul de impregnare este o rășină PUR moale, fără PCB, care este, de asemenea, biodegradabilă. Dispozitivul este echipat cu terminale ClampTite pentru o conexiune sigură. În ceea ce privește dimensiunile fizice, are un diametru de 90 mm și o înălțime de 308 mm, necesită instalare verticală și este proiectat numai pentru utilizare în interior. Gradul său de protecție IP20 oferă o protecție adecvată într-un mediu interior normal. Condensatorul poate funcționa într-un interval larg de temperaturi (-25 °C până la +55 °C), chiar și la o umiditate relativă de 95 %, și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării.

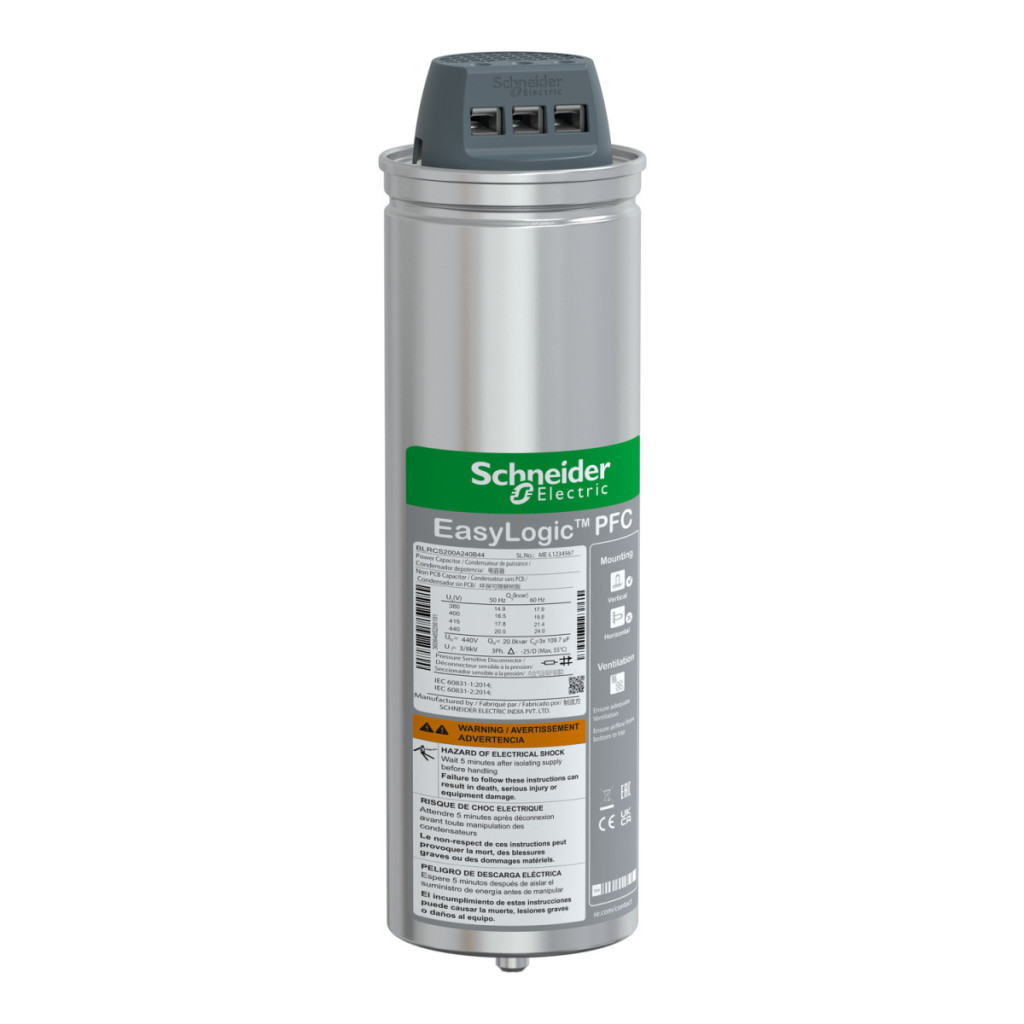

Schneider Electric EasyCan - BLRCS200A240B44 -20 kvar Condensator cupă 440V date tehnice
Parametri principali
Familia de produse: EasyLogic
Tipul produsului: Condensator de putere standard
Denumirea produsului: Condensator EasyLogic PFC
Frecvența rețelei: 50/60 Hz
Denumirea seriei: Condensator EasyLogic PFC
Conținut armonic al rețelei: <= 10 %
Parametri electrici: 20 kvar 440 V 50 Hz, 24 kvar 440 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (timp de 8 ore în 24 de ore)
Capacitate continuă de supracurent: 1,5 x In
Tensiune nominală: 440 V AC 50/60 Hz
Parametri suplimentari
Pierderi dielectrice: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: -5 % - +10 %
Test de tensiune: 2,15 x Un AC între terminale timp de 10 secunde, <= 660 V - 3 kV AC între terminale și carcasă timp de 10 secunde, >= 660 V - 6 kV AC între terminale și carcasă timp de 10 secunde
Curent de pornire: 200 x In
Număr maxim de operațiuni de comutare pe an: 5000
Durată de viață: 100.000 ore
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al
Material de impregnare: Rășină PUR moale fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conexiuni: Terminal ClampTite
Metodă de montare: Verticală
Diametru: 90 mm
Înălțime: 308 mm
Parametri de mediu
Standarde: IEC 60831-1, IEC 60831-2
Protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
