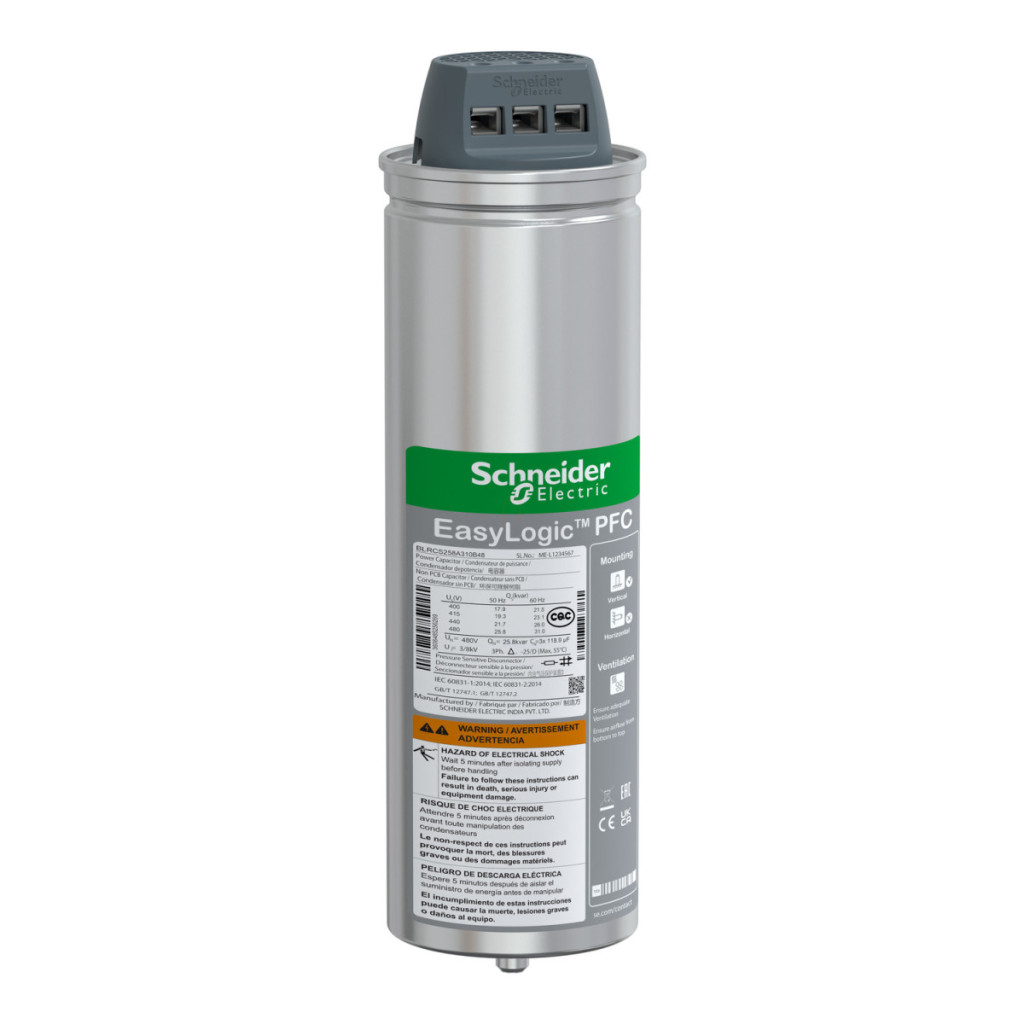

Condensatorul EasyLogic PFC este un condensator de corecție de fază de înaltă calitate produs de Schneider Electric, comercializat sub numărul de referință BLRCS258A310B48. Acest condensator standard furnizează o putere de 25,8 kvar la o tensiune de 480 V și o frecvență de rețea de 50 Hz, precum și o putere de 31 kvar la aceeași tensiune, dar la o frecvență de 60 Hz. Dispozitivul este proiectat special pentru aplicații în care conținutul armonic al rețelei nu depășește 10%. Condensatorul are caracteristici electrice și tehnice excelente. Tensiunea maximă admisibilă este de 1,1 ori valoarea nominală (pentru 8 ore din 24), iar capacitatea continuă de supracurent este de 1,5 ori curentul nominal. Pierderea dielectrică este extrem de redusă, mai mică de 0,2 W/kvar, în timp ce pierderea totală de putere nu depășește 0,5 W/kVAr. Toleranța capacității variază între -5% și +10%. În timpul testării tensiunii, condensatorul poate rezista la 2,15 ori tensiunea nominală între terminale timp de 10 secunde, precum și la o tensiune de până la 3 kV sau 6 kV CA între terminal și carcasă, tot timp de 10 secunde, în funcție de tensiunea nominală. Curentul de pornire poate fi de 200 de ori mai mare decât curentul nominal. Condensatorul EasyLogic PFC BLRCS258A310B48 are o durată de viață remarcabilă de 100.000 de ore, asigurând o funcționare fiabilă timp de mulți ani. Poate suporta până la 5.000 de operațiuni de comutare pe an, fiind ideal pentru locații în care este necesară pornirea și oprirea frecventă. Materialul dielectric este o peliculă de polipropilenă metalizată cu un aliaj Zn/Al, iar materialul de impregnare este rășină PUR moale, fără PCB, care este biodegradabilă, ceea ce o face o soluție mai ecologică. Condensatorul este proiectat pentru instalare verticală în interior și este echipat cu terminale ClampTite pentru o conexiune fiabilă. Carcasa dispozitivului are protecție IP20, un diametru de 90 mm și o înălțime de 308 mm. Condensatorul are o gamă largă de temperaturi de funcționare (-25 °C până la +55 °C) și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Aparține clasei de temperatură D și rămâne operațional la niveluri de umiditate relativă de până la 95%. Dispozitivul este conform cu standardele stricte IEC 60831-1 și IEC 60831-2, asigurând calitatea și funcționarea în condiții de siguranță. Condensatorul Schneider Electric BLRCS258A310B48 este alegerea perfectă pentru aplicații industriale și comerciale în care obiectivul este îmbunătățirea factorului de putere și creșterea eficienței energetice.
Schneider Electric EasyCan - BLRCS258A310B48 -25,8 kvar Condensator cupă 480V date tehnice
Caracteristici principale
Familia de produse: EasyLogic
Tipul produsului: Condensator standard
Denumirea produsului: Condensator EasyLogic PFC
Frecvența rețelei: 50/60 Hz
Denumirea seriei: Condensator EasyLogic PFC
Conținut armonic al rețelei: <= 10 %
Parametri electrici: 25,8 kvar 480 V 50 Hz; 31 kvar 480 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (timp de 8 ore din 24)
Capacitate continuă de supracurent: 1,5 x In
Tensiune nominală: 480 V c.a. 50/60 Hz
Informații suplimentare
Pierdere dielectrică: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: - 5 % - 10 %
Test de tensiune: 2,15 x Un AC între terminale timp de 10 secunde
<= 660 V - 3 kV AC între conector și carcasă timp de 10 secunde
>= 660 V - 6 kV AC între conector și carcasă timp de 10 secunde
Curent de pornire: 200 x In
Număr maxim de operațiuni de comutare pe an: 5000
Durată de viață: 100.000 ore
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al
Material de impregnare: Rășină PUR moale fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conexiuni: Terminal ClampTite
Metodă de montare: Verticală
Diametru: 90 mm
Înălțime: 308 mm
Caracteristici de mediu
Standarde: IEC 60831-1, IEC 60831-2
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
