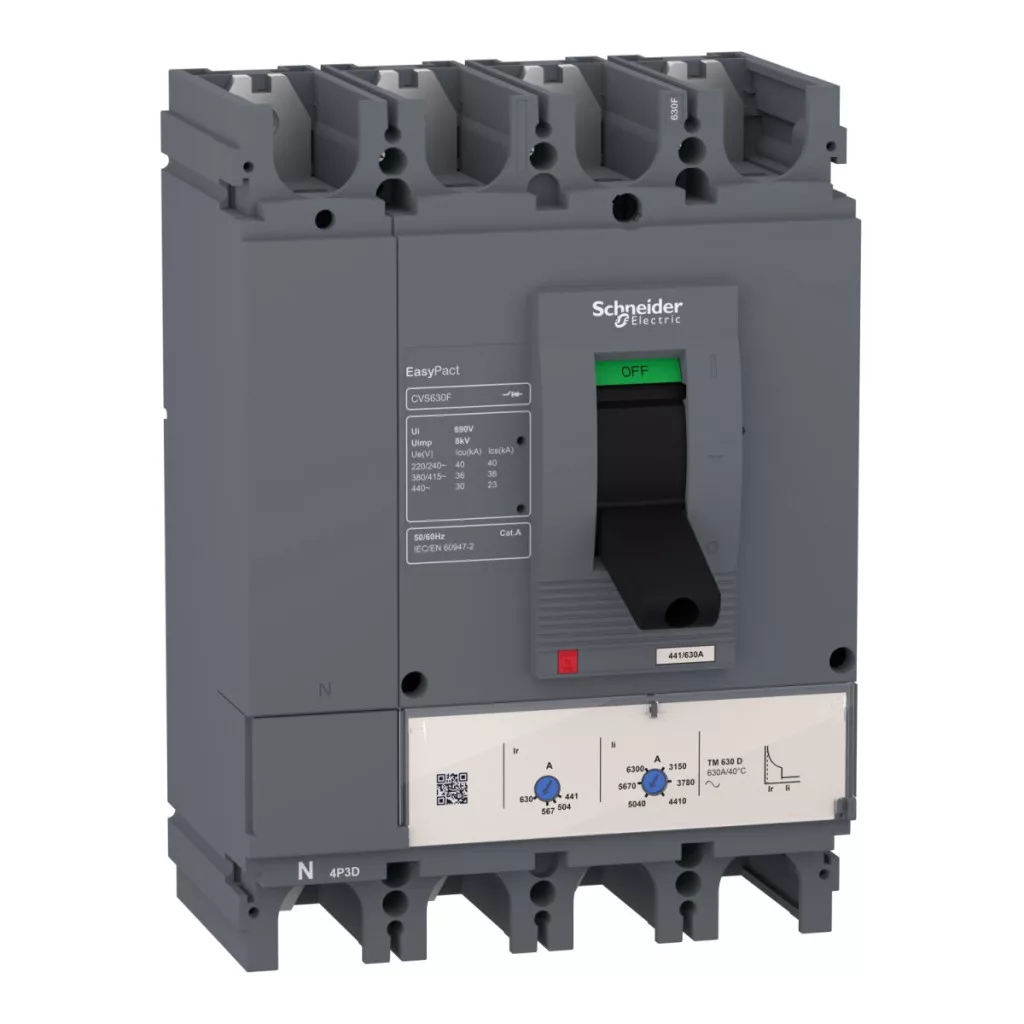

Întrerupătorul miniatural Schneider Electric EasyPact CVS630F este o soluție fiabilă și performantă pentru protejarea rețelelor de distribuție. Acest întrerupător cu curent nominal de 600 A, 4P4d (4 poli, 4 poli protejați) este alegerea ideală pentru funcționarea în siguranță a rețelelor electrice în instalații industriale și comerciale mai mari, unde protecția împotriva suprasarcinii și a scurtcircuitelor este de o importanță capitală.
Acest membru al familiei de produse EasyPact CVS are parametri tehnici remarcabili. Modelul CVS630F are o capacitate de întrerupere de 36 kA la 415 V c.a., iar la 220/240 V c.a. această valoare crește la 40 kA. Dispozitivul funcționează în mod fiabil și la 440 V c.a., unde oferă o capacitate de întrerupere de 30 kA. Întrerupătorul miniatural este echipat cu o unitate de declanșare de tip TM-D, care funcționează utilizând tehnologia termomagnetică, oferind o protecție eficientă atât împotriva suprasarcinii, cât și a scurtcircuitelor. Intervalul de reglare a protecției termice este reglabil între 420 și 600 A, permițând adaptarea flexibilă la mediul specific de aplicare. Întrerupătorul este proiectat robust, cu o durată de viață mecanică de 15.000 de cicluri de comutare și o durată de viață electrică de 4.000 de cicluri la 415 V. Comutarea poate fi efectuată folosind un comutator basculant. Dispozitivul este compact și ușor de instalat: 185 mm lățime, 225 mm înălțime și 110 mm adâncime. Sunt prevăzute și conexiuni frontale și inferioare, cu o distanță de conectare de 45 mm și opțiuni de conectare cu șurub. Datorită carcasei sale din plastic, dispozitivul aparține clasei de protecție la atingere II, oferă protecție IP40 și poate fi utilizat într-un interval larg de temperaturi (-25 °C până la +70 °C).
Întrerupătorul Schneider Electric EasyPact CVS630F, numărul de articol LV563312, a fost proiectat și testat în conformitate cu standardul IEC 60947-2, care garantează o funcționare fiabilă și respectarea normelor de siguranță. Rezistența nominală la tensiune de impuls este de 8 kV, ceea ce oferă o protecție suplimentară împotriva impulsurilor de supratensiune. Dispozitivul aparține categoriei de utilizare „A” și poate fi utilizat atât la frecvențe de rețea de 50, cât și de 60 Hz. Produsul poate fi montat pe o șină sau pe un panou posterior, cu conductorul neutru situat pe partea stângă. Inginerii electricieni și instalatorii vor aprecia opțiunile flexibile de configurare ale produsului și funcțiile de protecție fiabile, care sunt esențiale în orice aplicație de rețea de distribuție.
Date tehnice ale întrerupătorului Schneider Electric EasyPact CVS630F
Specificații generale
Familia de produse: EasyPact
Seria de produse: EasyPact CVS400...630
Denumirea produsului: EasyPact CVS
Denumirea scurtă a dispozitivului: CVS630F
Tipul produsului: Întrerupător de circuit
Domeniul de aplicare: Distribuție
Caracteristici electrice
Descriere poli: 4P
Poli protejați: 4D
Protecție împotriva defectelor la împământare (accesoriu Vigi): Niciuna
Curent nominal [In]: 600 A la 40 °C
Tip rețea: CA
Categorie de utilizare: Categoria A
Capacitate de întrerupere [Icu]: 40 kA la 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)
Capacitate de întrerupere [Icu]: 36 kA 380/415 V AC 50/60 Hz (conform IEC 60947-2)
Capacitate de rupere [Icu]: 30 kA 440 V AC 50/60 Hz (conform IEC 60947-2)
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Valoarea unității de declanșare: 600 A la 40 °C
Tipul de protecție: Protecție la suprasarcină (termică)
Tipul de protecție: Protecție la scurtcircuit (magnetică)
Caracteristici suplimentare
Tensiune nominală de impuls [Uimp]: 8 kV (conform EN/IEC 60947-2)
Frecvența rețelei: 50/60 Hz
Cod capacitate de întrerupere: F
Capacitate de întrerupere în funcțiune [Ics]: 40 kA 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)
Capacitate de întrerupere în funcțiune [Ics]: 36 kA 380/415 V c.a. 50/60 Hz (conform IEC 60947-2)
Capacitate de rupere în funcționare [Ics]: 23 kA 440 V c.a. 50/60 Hz (conform IEC 60947-2)
Poziția conductorului neutru: Stânga
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 4.000 de cicluri la 415 V In (conform IEC 60947-2)
Tip de comandă: Pârghie
Interval de reglare a protecției termice: 420...600 A
Reglare protecție neutru: 1 x Ir (4D)
Setare declanșare cu întârziere lungă tip Ir: Reglabilă
Interval de setare declanșare cu întârziere lungă: 0,7...1 x In
Setare timp de întârziere lungă tip: Fixă
Tip de setare eliberare instantanee Ii: Reglabil
Interval de setare eliberare instantanee: 4...8 x In
Indicator poziție contact: Da
Dimensiuni și montare
Montare: Placă posterioară
Metodă de montare: Fixă
Conexiune superioară: Placă frontală
Conexiune inferioară: Placă frontală
Metodă de conectare: Conectare cu șurub
Distanță de conectare: 45 mm
Cod de compatibilitate: CVS630
Lățime: 185 mm
Adâncime: 110 mm
Înălțime: 255 mm
Condiții de mediu
Standarde: EN 60947-2, IEC 60947-2
Certificări ale produsului: GOST, IEC
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 (conform IEC 60664-1)
Grad de protecție IP: IP40
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
