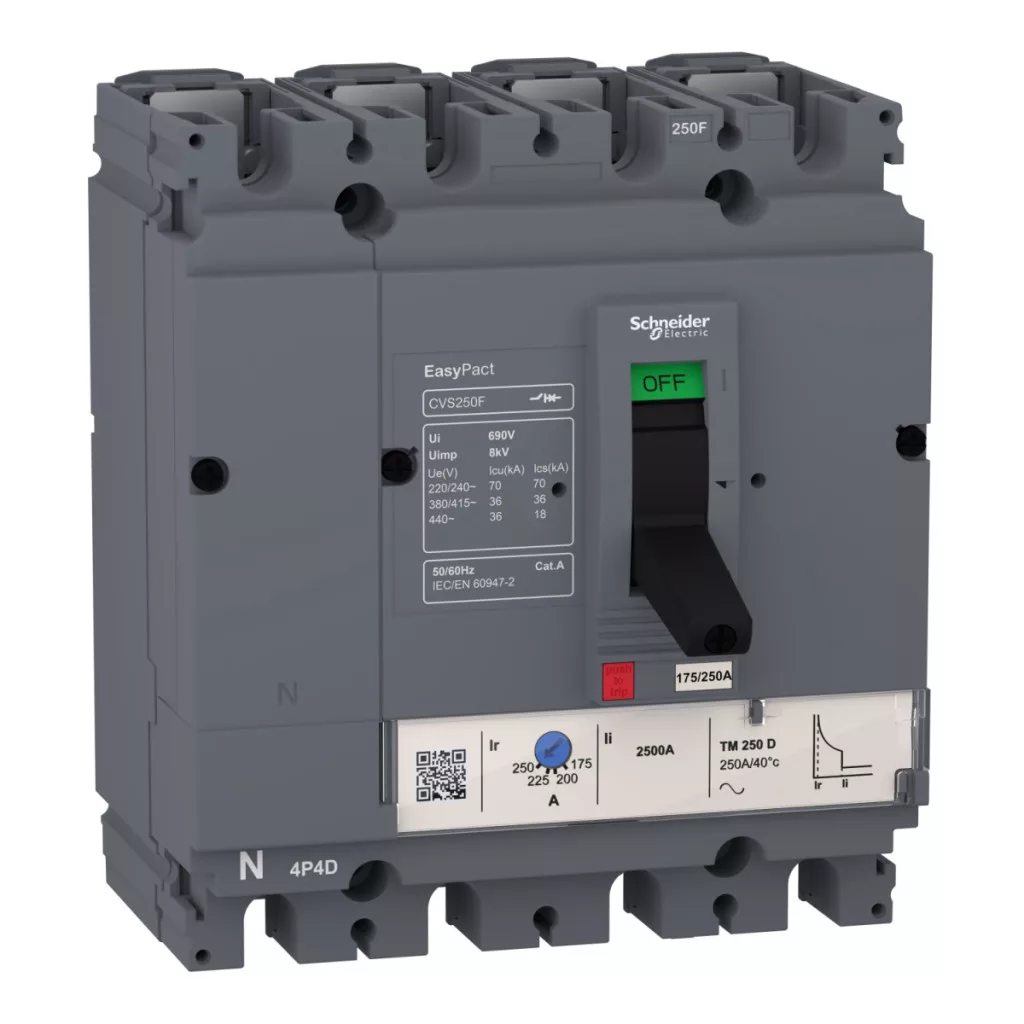

Întrerupătorul EasyPact CVS160F de la Schneider Electric oferă o soluție de protecție fiabilă și eficientă pentru rețelele de distribuție. Acest întrerupător compact, complet, cu 4 poli (număr articol LV516343) este alegerea ideală pentru protejarea distribuției energiei electrice în instalații industriale, comerciale sau publice, unde siguranța sporită și funcționarea fiabilă sunt cerințe primordiale. Dispozitivul are un curent nominal de 160 A la o temperatură ambiantă de 40 °C și oferă o capacitate de întrerupere remarcabilă: 36 kA pe o rețea de 380/415 V c.a., 36 kA la 440 V c.a. și până la 70 kA la 220/240 V c.a. Întrerupătorul CVS160F are un cod de capacitate de întrerupere de tip F, care indică calitatea și fiabilitatea ridicate caracteristice familiei Schneider Electric EasyPact CVS. Capacitatea de întrerupere de funcționare Ics este de 18 kA la 440 V c.a., 36 kA la 380/415 V c.a. și 70 kA la 220/240 V c.a., asigurând o utilizare flexibilă într-o varietate de medii de aplicare. Întrerupătorul este echipat cu o unitate de declanșare de tip TM-D, care funcționează utilizând tehnologia termomagnetică. Această unitate de declanșare oferă protecție dublă: declanșare termică împotriva suprasarcinii (interval reglabil: 112-160 A) și declanșare magnetică împotriva scurtcircuitului (setare fixă de 1250 A). Produsul este construit conform unei configurații 4P 3D, ceea ce înseamnă că are patru poli, dar oferă protecție numai pe trei faze (3D). Al patrulea pol este situat în partea stângă, nu este protejat și este utilizat pentru conectarea conductorului neutru. Produsul are protecție IP40, care oferă protecție adecvată împotriva prafului și garantează funcționarea în condiții de siguranță în condiții normale. Întrerupătorul CVS160F are o durată de viață mecanică de 25.000 de cicluri de comutare și o durată de viață electrică de 12.000 de cicluri într-o rețea de 415 V, în conformitate cu standardul IEC 60947-2. Funcționarea se realizează prin intermediul unui mecanism de comutare situat pe panoul frontal, care oferă o indicație clară a stării întrerupătorului, iar pentru identificarea precisă a stării este disponibil și un indicator de poziție a contactului. Întrerupătorul are o lățime de 140 mm, o adâncime de 86 mm și o înălțime de 161 mm, ceea ce permite instalarea sa în dulapuri de distribuție compacte. Acesta este montat pe panoul din spate, cu conexiuni cu șuruburi situate în față, cu un pas de conectare de 35 mm. EasyPact CVS160F este compatibil cu familia de produse CVS160, astfel încât, la cerere, este disponibilă o gamă largă de accesorii și suplimente.
Schneider Electric EasyPact CVS - LV516343 -CVS160F 4P 36kA întrerupător complet TM160D 4P3D date tehnice de eliberare
Caracteristici principale
Familia de produse: EasyPact
Tipul familiei de produse: EasyPact CVS100...250
Denumirea produsului: EasyPact CVS
Denumirea scurtă a dispozitivului: CVS160F
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicația dispozitivului: Distribuție
Descrierea polului: 4P
Descrierea polului protejat: 3D
Protecție împotriva defectelor la împământare (supliment Vigi): Fără
Caracteristici electrice
Curent nominal [In]: 160 A la 40 °C
Tip rețea: CA
Categorie de utilizare: Categoria A
Capacitate de rupere [Icu]: 36 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
36 kA Icu 380/415 V AC 50/60 Hz conform IEC 60947-2
70 kA Icu 220/240 V AC 50/60 Hz conform IEC 60947-2
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică Curent nominal al unității de declanșare: 160 A la 40 °C Tip de protecție: Protecție la scurtcircuit (magnetică), Protecție la suprasarcină (termică)
Caracteristici suplimentare
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV conform EN/IEC 60947-2
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: F
Capacitate nominală de rupere [Ics]: 18 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
36 kA 380/415 V c.a. 50/60 Hz conform IEC 60947-2
70 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2
Poziția conductorului neutru: stânga
Durată de viață mecanică: 25.000 de cicluri Durată de viață electrică: 12.000 de cicluri 415 V conform IEC 60947-2 Tip de comandă: Manetă de comutare Interval de reglare a protecției termice: 112…160 A Reglare protecție conductor neutru: Fără protecție (3D)
Tip setare declanșare cu întârziere lungă Ir: Reglabilă
Interval de setare declanșare cu întârziere lungă: 0,7...1 x In
Tip setare temporizare lungă: Fixă
Tip setare declanșare instantanee: Fixă
Interval de setare declanșare instantanee: 1250 A
Caracteristici fizice
Indicator poziție contact: Da
Suport de montare: Placă posterioară
Metodă de montare: Fixă
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Conexiuni - terminale: Conexiune cu șurub
Distanța dintre conexiuni: 35 mm
Cod de compatibilitate: CVS160
Lățime: 140 mm
Adâncime: 86 mm
Înălțime: 161 mm
Caracteristici de mediu
Standarde: IEC 60947-2, EN 60947-2
Certificări produs: GOST, IEC
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40
Temperatura aerului ambiant în timpul funcționării: -25…70 °C Temperatura aerului ambiant în timpul depozitării: -50…85 °C
