EasyPact CVS160F este un întrerupător compact, extrem de fiabil, care face parte din gama de produse EasyPact de la Schneider Electric. Versiunea cu patru poli (4P/4D) cu numărul de piesă LV516353 este alegerea ideală pentru sistemele de distribuție industriale și comerciale în care este necesar un nivel ridicat de protecție împotriva suprasarcinii și scurtcircuitelor, oferind în același timp o protecție fiabilă a circuitului. CVS160F are caracteristici tehnice excelente, ceea ce îl face o alegere optimă pentru protejarea rețelelor de distribuție. Întrerupătorul are un curent nominal de 160 A (la 40 °C), ceea ce îl face potrivit pentru protejarea echipamentelor de putere mai mare. Are o capacitate de întrerupere remarcabilă: 36 kA la 440 V c.a., 36 kA la 380/415 V c.a. și 70 kA la 220/240 V c.a. - toate în conformitate cu IEC 60947-2. Această capacitate de întrerupere remarcabilă asigură că întrerupătorul poate întrerupe în siguranță circuitul chiar și în cazul celor mai grave evenimente de scurtcircuit. Întrerupătorul CVS160F este echipat cu o unitate de declanșare termomagnetică TM-D, care oferă protecție dublă: protecție la suprasarcină (declanșare termică) și protecție la scurtcircuit (declanșare magnetică). Intervalul de reglare a protecției termice este reglabil între 112 și 160 A, permițând adaptarea la cerințele echipamentului care trebuie protejat. Valoarea declanșării instantanee (Ii) este fixată la 1250 A. Intervalul de reglare a declanșării cu întârziere lungă (Ir) este 0,7...1 × In, ceea ce oferă o flexibilitate suplimentară pentru reglarea fină a protecției. Setarea protecției neutre este 1 × Ir (4D). Aceste caracteristici împreună asigură funcționarea întrerupătorului de circuit exact așa cum se dorește. CVS160F are o durată de viață mecanică de 25.000 de cicluri de comutare și o durată de viață electrică de 12.000 de cicluri la 415 V In, conform IEC 60947-2. Întrerupătorul este clasificat ca protecție de clasa II și are protecție IP40, oferind protecție adecvată împotriva prafului și contactului. Poate funcționa într-un interval larg de temperaturi: temperatură ambiantă de funcționare de -25...70 °C și temperatură de depozitare de -50...85 °C. Gradul de poluare este 3 conform IEC 60664-1, ceea ce înseamnă că întrerupătorul funcționează bine chiar și în medii industriale mai poluate. Întrerupătorul CVS160F este montat pe o placă de bază cu o metodă de montare fixă. Conectarea se face atât pe partea superioară, cât și pe partea inferioară, cu borne frontale cu șuruburi, cu o distanță de conectare de 35 mm. Dimensiunile dispozitivului sunt: lățime 140 mm, adâncime 86 mm, înălțime 161 mm. Are un indicator de poziție a contactului, care permite monitorizarea vizuală a stării întrerupătorului. Mecanismul comutatorului este de tip basculant, ceea ce asigură o funcționare simplă și fiabilă. Codul de compatibilitate CVS160F este CVS160, ceea ce este important atunci când selectați accesorii și suplimente.

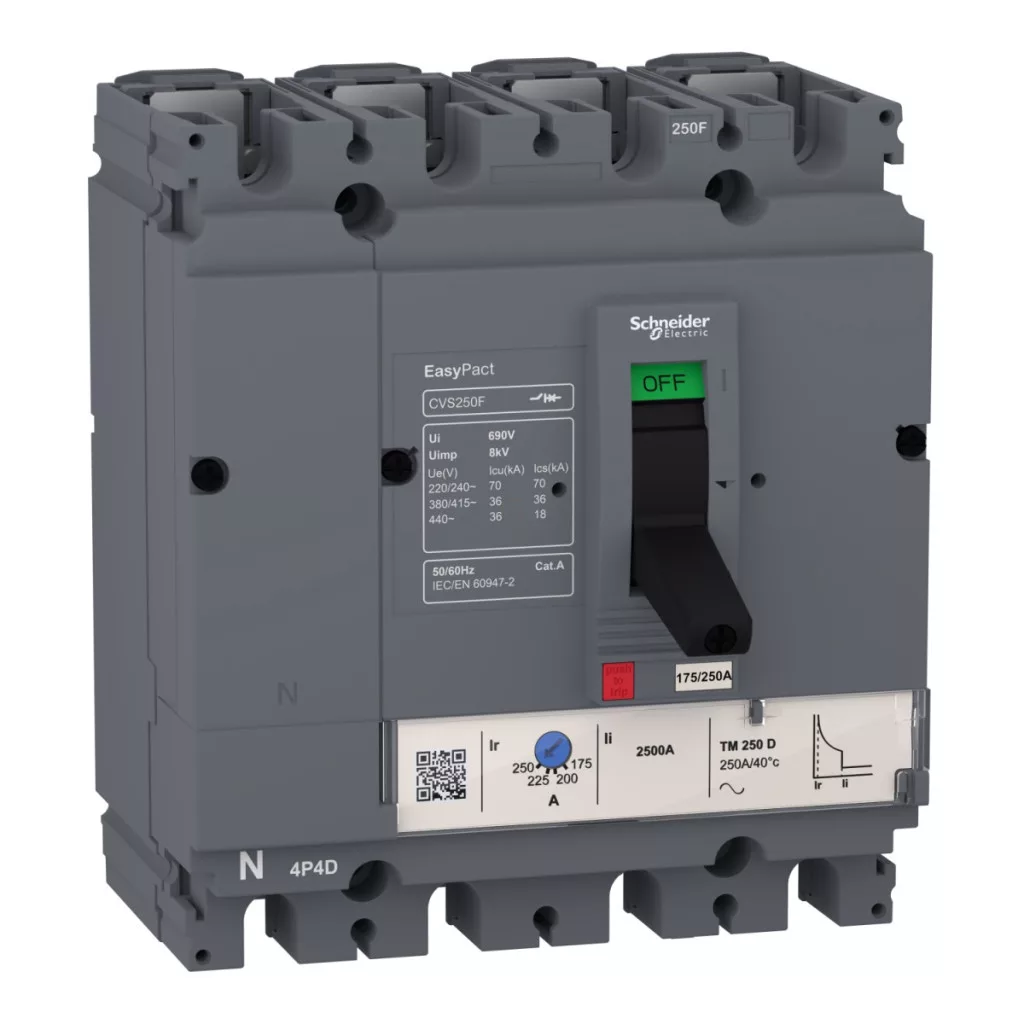

Schneider Electric EasyPact CVS - LV516353 -CVS160F (36 kA) 4P4D TM160D date tehnice
Caracteristici principale
Familia de produse: EasyPact
Linia de produse: EasyPact CVS100...250
Denumirea produsului: EasyPact CVS
Denumirea scurtă a dispozitivului: CVS160F
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D
Protecție împotriva curentului de defect (accesoriu Vigi): Niciuna
Caracteristici electrice
Curent nominal [In]: 160 A la 40 °C
Tip rețea: CA
Categorie de utilizare: Categoria A
Capacitate de întrerupere [Icu]: 36 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
36 kA Icu 380/415 V AC 50/60 Hz conform IEC 60947-2
70 kA Icu 220/240 V AC 50/60 Hz conform IEC 60947-2
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Valoarea nominală a unității de declanșare: 160 A la 40 °C
Tipul de protecție: Protecție la scurtcircuit (magnetică)
Protecție la suprasarcină (termică)
Caracteristici suplimentare
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV conform EN/IEC 60947-2
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: F
Capacitate nominală de rupere [Ics]: 18 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
36 kA 380/415 V CA 50/60 Hz conform IEC 60947-2
70 kA 220/240 V CA 50/60 Hz conform IEC 60947-2
Poziție neutră: Stânga
Durată de viață mecanică: 25.000 de cicluri
Durată de viață electrică: 12.000 de cicluri 415 V In conform IEC 60947-2
Tip de control: Pârghie
Interval de reglare a protecției termice: 112...160 A
Setare protecție conductor neutru: 1 × Ir (4D)
Tip setare declanșare cu întârziere lungă Ir: Reglabil
Interval de setare declanșare cu întârziere lungă: 0,7...1 × In
Tip setare întârziere lungă: Fixă
Tip setare declanșare instantanee Ii: Fixă
Interval de setare declanșare instantanee: 1250 A
Afișare poziție contact: Da
Montare și conectare
Bază de montare: Placă posterioară
Metodă de montare: Fixă
Conexiune superioară: Frontală
Conexiune inferioară: Față
Conexiune - terminale: Conexiune cu șurub
Distanță de conectare: 35 mm
Cod de compatibilitate: CVS160
Dimensiuni
Lățime: 140 mm
Adâncime: 86 mm
Înălțime: 161 mm
Caracteristici de mediu
Standarde: EN 60947-2
IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -50...85 °C
