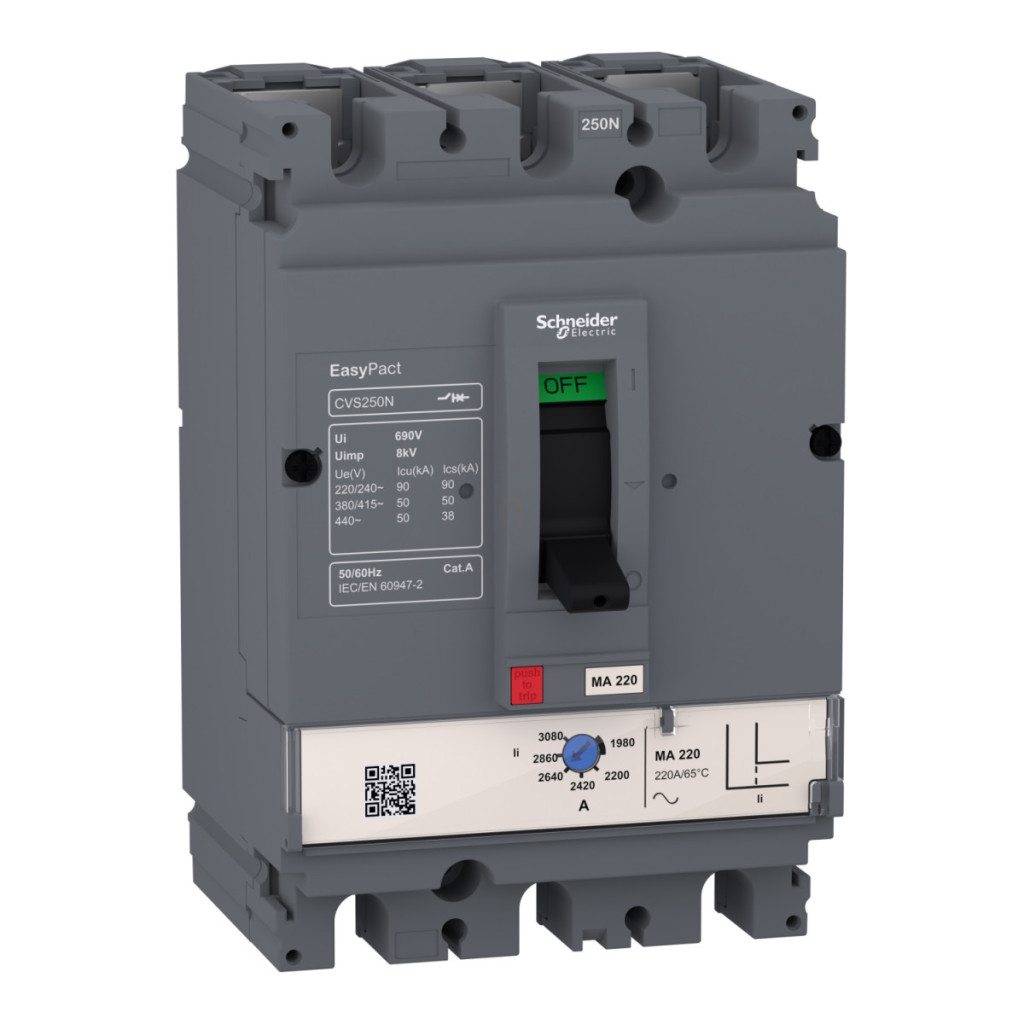

Întrerupătorul Schneider Electric EasyPact CVS250N este un dispozitiv de protecție de înaltă calitate și performanță, fiind alegerea perfectă pentru aplicații industriale și comerciale, în special pentru protecția motoarelor. Acest întrerupător de circuit cu 3 poli (3P) cu poli protejați 3D oferă o protecție fiabilă împotriva scurtcircuitelor datorită unității sale de eliberare magnetică. Seria CVS250N are o capacitate de întrerupere de 50 kA la 415 V c.a., oferind o protecție remarcabilă chiar și în cele mai exigente sisteme electrice. Cu un curent nominal de 150 A, dispozitivul funcționează fiabil chiar și la o temperatură ambiantă de 65 °C, fiind alegerea ideală pentru medii industriale dificile. Protecția împotriva scurtcircuitelor este asigurată de o unitate de declanșare magnetică (MA), care funcționează la 9-14 ori curentul nominal și poate fi reglată pentru a se adapta diferitelor cerințe de aplicare. Aceasta este o caracteristică extrem de utilă în locații unde este necesară o reglare precisă din cauza curenților de pornire sau a pornirilor motorului. Întrerupătorul de circuit are o tensiune nominală de impuls de 8 kV, în conformitate cu EN/IEC 60947-2, și poate fi utilizat la o frecvență de rețea de 50/60 Hz. Are o durabilitate mecanică remarcabilă, asigurând 25.000 de cicluri de funcționare, în timp ce durabilitatea sa electrică este de 12.000 de cicluri la 415 V In, în conformitate cu standardul IEC 60947-2. Elementul de comutare este acționat de un braț basculant, iar poziția comutatorului este indicată printr-un semnal vizual. Dispozitivul este montat pe panoul din spate, cu conexiuni situate atât în partea superioară, cât și în partea inferioară, cu conexiuni cu șuruburi și un pas de conexiune de 35 mm. Codul de compatibilitate este CVS160.
Date tehnice ale întrerupătorului Schneider Electric EasyPact CVS250N
Caracteristici generale
Marcă: EasyPact
Familia de produse: EasyPact CVS100...250
Denumirea produsului: EasyPact CVS
Denumire scurtă: CVS160N
Tipul dispozitivului: Întrerupător de circuit
Aplicație: Motor
Descrierea polilor: 3P
Poli protejați: 3D
Protecție împotriva defectelor la împământare (accesoriu Vigi): Niciuna
Caracteristici electrice
Curent nominal [In]: 150 A la 65 °C
Tip rețea: CA
Categorie de utilizare: Categoria A
Capacitate de rupere [Icu]:
50 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
40 kA Icu la 440 V c.a. 50/60 Hz conform IEC 60947-2
80 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
Denumirea unității de declanșare: MA
Tehnologia unității de declanșare: Magnetică
Valoarea nominală a unității de declanșare: 150 A la 65 °C
Tipul de protecție: Protecție la scurtcircuit (magnetică)
Tensiune nominală de impuls [Uimp]: 8 kV conform EN/IEC 60947-2
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: N
Capacitate nominală de rupere [Ics]:
30 kA la 440 V c.a. 50/60 Hz conform IEC 60947-2
50 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
80 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2
Caracteristici mecanice
Rezistență mecanică: 25.000 de cicluri
Durabilitate electrică: 12.000 de cicluri la 415 V In conform IEC 60947-2
Tip de comandă: Balancin
Setare declanșare instantanee tip Ii: Reglabil
Interval de reglare a declanșării instantanee: 9...14 x In
Indicator de poziție a contactului: Da
Suport de montare: Placă posterioară
Metodă de montare: Fixă
Conexiune superioară: Frontală
Conexiune inferioară: Față
Conexiuni - cleme: Conexiune cu șurub
Distanța între conexiuni: 35 mm
Cod de compatibilitate: CVS160
Dimensiuni și greutate
Lățime: 105 mm
Adâncime: 86 mm
Înălțime: 161 mm
Greutate netă: 1,5 kg
Caracteristici de mediu
Standarde: IEC 60947-2, EN 60947-2
Certificări produs: GOST, IEC
Clasă de protecție electrică la atingere: Clasa II
Grad de protecție IP: IP40
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
