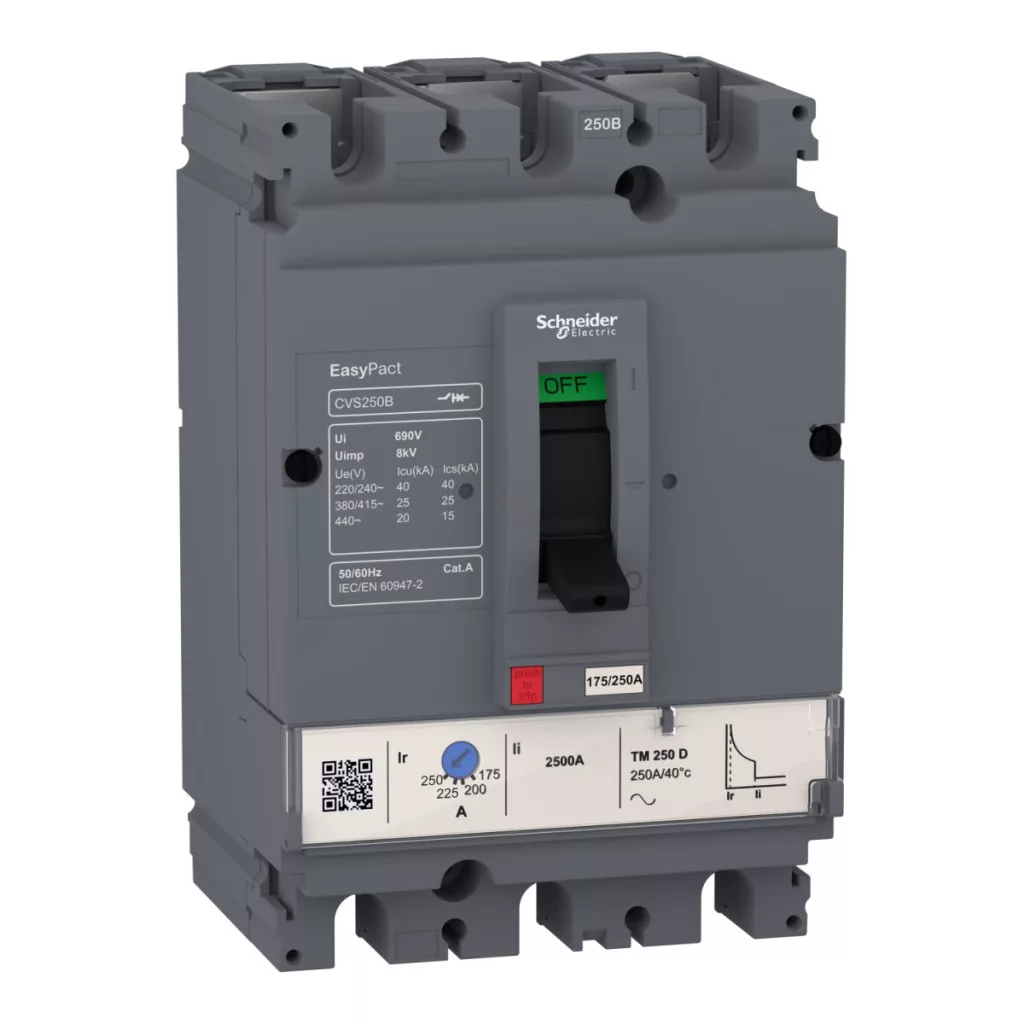

Întrerupătorul EasyPact CVS250B face parte din gama Schneider Electric dezvoltată pentru aplicații în rețelele de distribuție, oferind performanțe excelente în sistemele de joasă tensiune. Întrerupătorul compact tripolar LV525301 este proiectat pentru un curent nominal de 160 A și oferă protecție fiabilă împotriva suprasarcinii și scurtcircuitului, cu o capacitate de întrerupere de 25 kA la 415 V. Întrerupătorul CVS250B face parte din familia de produse EasyPact CVS100...250 și dispune de o unitate de declanșare termomagnetică de tip TM-D. O caracteristică specială a produsului este capacitatea sa de rupere de clasa B, care funcționează fiabil la diferite niveluri de tensiune: 40 kA la 220/240 V c.a., 25 kA la 380/415 V c.a. și 20 kA la rețele de 440 V c.a., în conformitate cu cerințele IEC 60947-2. Protecția la suprasarcină este reglabilă în intervalul 112-160 A, în timp ce protecția la scurtcircuit are o setare fixă de 1250 A. Starea întrerupătorului este ușor de citit datorită indicatorului de poziție al contactului încorporat. Întrerupătorul are o durată de viață remarcabilă: poate efectua 20.000 de cicluri mecanice și 10.000 de cicluri electrice (la 415 V, curent nominal, conform IEC 60947-2). Valorile nominale ale capacității de întrerupere [Ics] sunt: 15 kA (440 V), 25 kA (380/415 V) și 40 kA (220/240 V). Dispozitivul are o categorie de funcționare „A”, care determină domeniul său de aplicare, și nu are o funcție de protecție împotriva defectelor la împământare încorporată. La proiectarea întrerupătorului, inginerii s-au concentrat nu numai pe funcționalitate, ci și pe optimizarea instalabilității și a dimensiunilor. Dispozitivul are o lățime de 105 mm, o adâncime de 86 mm și o înălțime de 161 mm. Unitatea montată în față oferă conexiuni cu șuruburi la o distanță de 35 mm între conexiuni. Gradul de protecție IP40 oferă o protecție adecvată împotriva prafului, iar produsul poate funcționa într-un interval de temperatură ambiantă de la -25 °C la +70 °C. Intervalul de temperatură de depozitare este între -50 °C și +85 °C, ceea ce îl face potrivit pentru utilizarea în condiții extreme.
Date tehnice Schneider Electric EasyPact CVS
Date generale
Familia de produse: EasyPact
Tipul produsului: EasyPact CVS100...250
Denumirea produsului: EasyPact CVS
Denumirea scurtă a dispozitivului: CVS250B
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicația dispozitivului: Distribuție
Număr articol: LV525301
Caracteristici tehnice
Descriere pol: 3P
Descriere pol protejat: 3D
Protecție împotriva defectelor la împământare (cu accesoriu Vigi): Niciuna
Curent nominal [In]: 160 A la 40 °C
Tip rețea: CA
Categorie de utilizare: Categoria A
Capacitate de rupere [Icu]: 40 kA Icu 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)
25 kA Icu 380/415 V c.a. 50/60 Hz (conform IEC 60947-2)
20 kA Icu 440 V AC 50/60 Hz (conform IEC 60947-2)
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică Valoarea nominală a unității de declanșare: 160 A la 40 °C Tipul de protecție: Protecție la suprasarcină (termică)>Protecție la scurtcircuit (magnetică)
Informații suplimentare
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV conform EN/IEC 60947-2
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: B
Capacitate nominală de rupere [Ics]: 15 kA 440 V c.a. 50/60 Hz (conform IEC 60947-2)
25 kA 380/415 V c.a. 50/60 Hz (conform IEC 60947-2)
40 kA 220/240 V c.a. 50/60 Hz (conform IEC 60947-2) Durată de viață mecanică: 20.000 de cicluri Durată de viață electrică: 10.000 de cicluri 415 V In (conform IEC 60947-2)
Tip de control: Convertor
Interval de reglare a protecției termice: 112...160 A
Tip de reglare a declanșării cu întârziere Ir: Reglabil
Interval de reglare a declanșării cu întârziere: 0,7...1 x In
Tip de reglare a întârzierii pe termen lung: Fixă
Tip de reglare a declanșării instantanee Ii: Fixă
Interval de reglare a declanșării instantanee: 1250 A
Indicator de poziție a contactului: Da
Montare și conectare
Bază de montare: Placă posterioară
Metodă de montare: Fixă
Conexiune superioară: Frontală
Conexiune inferioară: Față
Conexiuni - terminale: Conexiune cu șurub
Distanța între conexiuni: 35 mm
Dimensiuni
Lățime: 105 mm
Adâncime: 86 mm
Înălțime: 161 mm
Condiții de mediu
Standarde: IEC 60947-2, EN 60947-2
Certificări produs: GOST, IEC
Clasă de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
