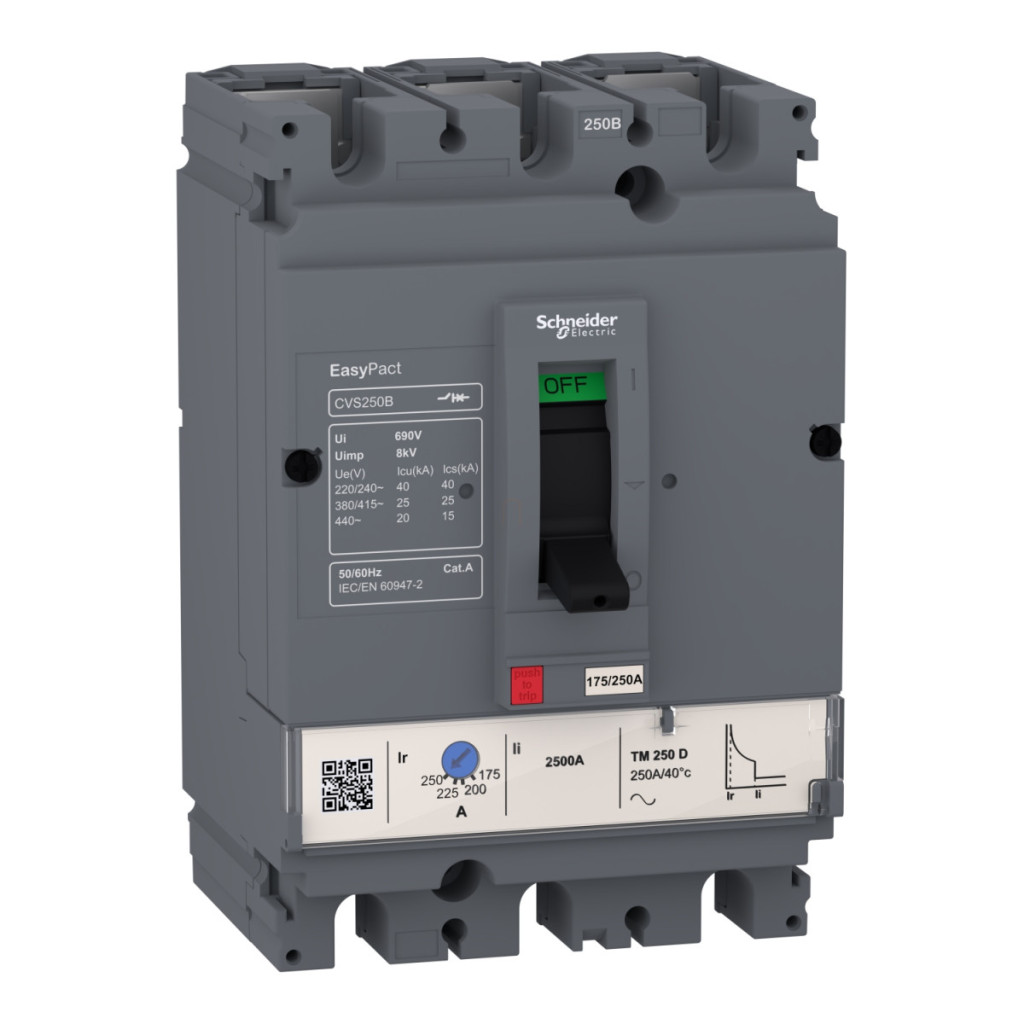

Întrerupătorul Schneider Electric EasyPact CVS250B LV525303 este un întrerupător extrem de fiabil și eficient, fiind alegerea perfectă pentru protejarea sistemelor de distribuție. Acest dispozitiv 3P3D (trei poli, trei poli protejați) are un curent nominal de 250 A la 40 °C și oferă o capacitate de întrerupere impresionantă (Icu) de 25 kA la 380/415 V c.a., ceea ce reprezintă o performanță remarcabilă în categoria sa. CVS250B este echipat cu o unitate de declanșare termomagnetică TM-D, care oferă atât protecție termică împotriva suprasarcinii, cât și protecție magnetică împotriva scurtcircuitelor. Intervalul de reglare a protecției termice este de 175-250 A, în timp ce tipul de reglare a declanșării de lungă durată (Ir) este reglabil, cu un interval de 0,7-1 x In. Reglarea declanșării instantanee (Ii) este fixată la 2500 A, asigurând un răspuns extrem de rapid în cazul unui scurtcircuit. Timpul de declanșare reflex este mai mic de 10 ms, sporind și mai mult siguranța sistemelor electrice. Capacitatea nominală de întrerupere a scurtcircuitelor (Ics) a EasyPact CVS250B este, de asemenea, impresionantă: 25 kA pe o rețea de 380/415 V c.a., 40 kA pe o rețea de 220/240 V c.a. și 15 kA pe o rețea de 440 V c.a. Schneider Electric EasyPact CVS250B are o durabilitate mecanică și electrică remarcabilă: durata sa de viață mecanică este de 20.000 de cicluri, iar durata de viață electrică este de 10.000 de cicluri la 415 V, în conformitate cu standardul IEC 60947-2. Întrerupătorul are o tensiune nominală de impuls (Uimp) de 8 kV, în conformitate cu EN/IEC 60947-2. Dispozitivul funcționează cu comutator basculant, iar conexiunile se realizează cu șuruburi, cu un pas de conectare de 35 mm. Nivelul de protecție IP este IP40, care oferă o protecție adecvată împotriva pătrunderii obiectelor solide. O caracteristică deosebit de utilă este indicatorul de poziție al contactului încorporat, care permite operatorului să verifice rapid starea întrerupătorului. Întrerupătorul poate fi montat pe o placă de bază fixă, cu conexiuni în partea din față, atât în partea superioară, cât și în partea inferioară. Dispozitivul are dimensiuni compacte: lățime 105 mm, adâncime 86 mm, înălțime 161 mm. Întrerupătorul EasyPact CVS250B poate fi utilizat pe rețele de curent alternativ cu o frecvență de 50/60 Hz. Produsul are o gamă extrem de largă de temperaturi de funcționare: de la -25 °C la +70 °C și o gamă de temperaturi de depozitare de la -50 °C la +85 °C. Întrerupătorul aparține categoriei A și are un cod de capacitate de întrerupere B. Schneider Electric EasyPact CVS250B LV525303 este conform cu standardele IEC 60947-2 și EN 60947-2 și are certificări IEC și GOST, care confirmă calitatea și fiabilitatea ridicate ale produsului.
Date tehnice Schneider Electric EasyPact CVS
Informații generale
Familia de produse: EasyPact
Seria de produse: EasyPact CVS100...250
Denumirea produsului: EasyPact CVS
Denumirea scurtă a dispozitivului: CVS250B
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicația dispozitivului: Distribuție
Număr articol: LV525303
Caracteristici electrice
Descriere pol: 3P
Descriere pol protejat: 3D
Protecție împotriva defectelor la împământare (accesoriu Vigi): Niciuna
Curent nominal [In]: 250 A la 40 °C
Tip rețea: CA
Categorie de utilizare: Categoria A
[Icu] Capacitate de rupere: 40 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
25 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
20 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică Valoarea nominală a unității de declanșare: 250 A la 40 °C Tipul de protecție: Protecție la scurtcircuit (magnetică) Protecție la suprasarcină (termică)[Uimp] tensiune nominală de rezistență la impuls: 8 kV conform EN/IEC 60947-2
Frecvența rețelei: 50/60 Hz
Cod capacitate de întrerupere: B
[Ics] capacitate nominală de întrerupere la scurtcircuit: 15 kA la 440 V CA 50/60 Hz conform IEC 60947-2
25 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
40 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2
Caracteristici mecanice și setări
Rezistență mecanică: 20.000 de cicluri
Durabilitate electrică: 10.000 de cicluri la 415 V In conform IEC 60947-2
Tip de control: Comutator basculant
Interval de reglare a protecției termice: 175...250 A
Tip setare declanșare de lungă durată Ir: Reglabil
Interval de setare declanșare de lungă durată: 0,7...1 x In
Tip setare întârziere pe termen lung: Fixă
Tip setare declanșare instantanee Ii: Fixă
Interval de setare declanșare instantanee: 2500 A
Indicator poziție contact: Da
Caracteristici de montare și conectare
Suport de montare: Placă posterioară
Metodă de montare: Fixă
Conexiune superioară: Frontală
Conexiune inferioară: Față
Conexiuni - conectori: Conexiune cu șurub
Distanța între conexiuni: 35 mm
Cod de compatibilitate: CVS250
Caracteristici fizice
Lățime: 105 mm
Adâncime: 86 mm
Înălțime: 161 mm
Condiții de mediu
Standarde: IEC 60947-2, EN 60947-2
Certificări ale produsului: IEC, GOST
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40
Temperatura aerului ambiant în timpul funcționării: -25...70 °C Temperatura aerului ambiant în timpul depozitării: -50...85 °C
