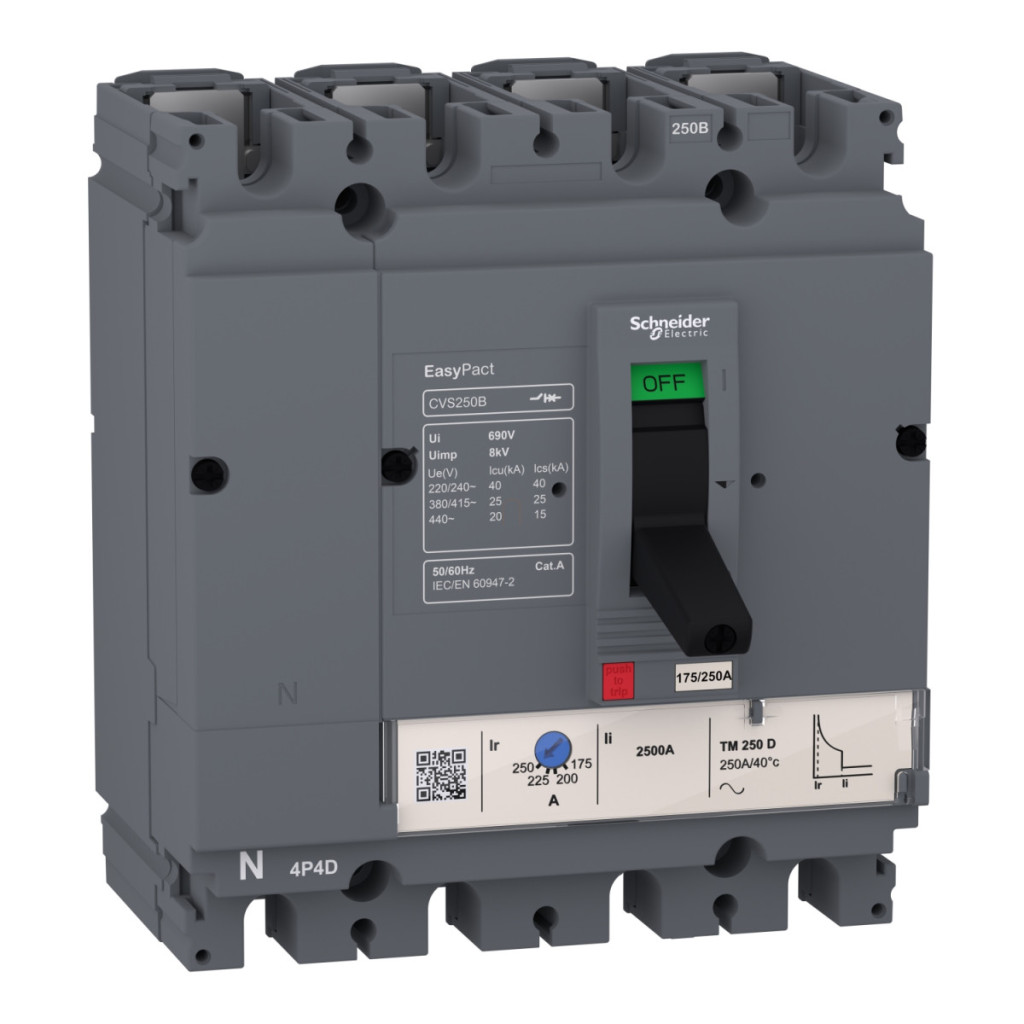

Întrerupătorul miniatural EasyPact CVS250B este un dispozitiv de protecție de înaltă calitate de la Schneider Electric, care reprezintă alegerea ideală pentru funcționarea în siguranță a rețelelor de distribuție. Întrerupătorul de circuit cu 4 poli LV525312 are 3 poli protejați (design 4P 3d), ceea ce îl face deosebit de potrivit pentru sistemele trifazate în care al patrulea pol trebuie comutat, dar nu necesită protecție. Întrerupătorul CVS250B face parte din familia de produse Schneider Electric EasyPact, care aparține seriei CVS100-250. Curentul său nominal este de 200 A la o temperatură ambiantă de 40 °C, ceea ce îl face ideal pentru aplicații industriale și comerciale cu sarcină medie. Capacitatea de întrerupere a disjunctorului este remarcabilă la diferite niveluri de tensiune: 40 kA la 220/240 V c.a., 25 kA la 380/415 V c.a. și 20 kA la 440 V c.a., 50/60 Hz, în conformitate cu IEC 60947-2. Acest lucru asigură funcționarea fiabilă a echipamentului chiar și în cazul unor curenți de scurtcircuit semnificativi. Produsul este dotat cu o unitate de declanșare TM-D care utilizează tehnologia termomagnetică. Această protecție dublă oferă o soluție eficientă pentru protecția împotriva suprasarcinii (protecție termică) și a scurtcircuitului (protecție magnetică). Intervalul de protecție termică poate fi setat între 140 și 200 A, în timp ce declanșarea magnetică instantanee este fixată la 2000 A. Întrerupătorul aparține categoriei de utilizare „A”, care indică domeniul său de aplicare și parametrii de sarcină. Valorile capacității de întrerupere în funcțiune (Ics) sunt, de asemenea, demne de menționat: 15 kA la 440 V c.a., 25 kA la 380/415 V c.a. și 40 kA la 220/240 V c.a., în conformitate cu standardul IEC 60947-2. Întrerupătorul CVS250B are o durată de viață mecanică de 20.000 de cicluri de comutație și o durată de viață electrică de 10.000 de cicluri la 415 V și curent nominal, în conformitate cu IEC 60947-2. Produsul este acționat cu pârghie și are un indicator de poziție a contactului, care sporește siguranța și confortul utilizatorului. Poziția neutră a întrerupătorului este în stânga. Tensiunea nominală de impuls a dispozitivului este de 8 kV, în conformitate cu EN/IEC 60947-2. Are dimensiuni compacte: lățime 140 mm, adâncime 86 mm, înălțime 161 mm. Are conexiuni cu șurub, un pas de conectare de 35 mm și o metodă de montare fixă, cu conexiunile inferioare și superioare situate în partea din față. Poate fi montat pe partea din spate a întrerupătorului de circuit, are protecție IP40 și poate fi utilizat la temperaturi ambientale cuprinse între -25 și 70 °C, cu un interval de temperatură de depozitare de la -50 la 85 °C. Produsul este conform cu standardele EN 60947-2 și IEC 60947-2 și are certificate GOST și IEC.
Schneider Electric EasyPact CVS - LV525312 -CVS250B 4P 25kA întrerupător complet TM200D 4P3D date tehnice de eliberare
Caracteristici principale
Familia de produse: EasyPact
Seria de produse: EasyPact CVS100...250
Denumirea produsului: EasyPact CVS
Denumirea scurtă a dispozitivului: CVS250B
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicație: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 3D
Protecție împotriva defectelor la împământare (accesoriu Vigi): Niciuna
Caracteristici electrice
Curent nominal: 200 A la 40 °C
Tip rețea: CA
Categorie de utilizare: Categoria A
Capacitate de întrerupere: 40 kA Icu 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)
Capacitate de întrerupere: 25 kA Icu 380/415 V c.a. 50/60 Hz (conform IEC 60947-2)
Capacitate de întrerupere: 20 kA Icu 440 V AC 50/60 Hz (conform IEC 60947-2)
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Curent nominal al unității de declanșare: 200 A la 40 °C
Tip de protecție: Protecție la scurtcircuit (magnetică), protecție la suprasarcină (termică) Informații suplimentare Tensiune nominală de impuls rezistentă: 8 kV (conform EN/IEC 60947-2) Frecvența rețelei: 50/60 Hz Cod capacitate de întrerupere: B Capacitate nominală de întrerupere: 15 kA la 440 V c.a. 50/60 Hz
Cod capacitate de întrerupere: B
Capacitate nominală de întrerupere: 15 kA 440 V c.a. 50/60 Hz (conform IEC 60947-2)
Capacitate nominală de întrerupere: 25 kA 380/415 V c.a. 50/60 Hz (conform IEC 60947-2)
Capacitate nominală de rupere în funcționare: 40 kA 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)
Poziția conductorului neutru: Stânga Durată de viață mecanică: 20.000 de cicluri Durată de viață electrică: 10.000 de cicluri 415 V In (conform IEC 60947-2) Tip de control: Pârghie Interval de reglare a protecției termice: 140...200 A Setare protecție neutru: Fără protecție (3D) Tip setare declanșare cu întârziere lungă Ir: Reglabil Interval de setare declanșare cu întârziere lungă: 0,7...1 x In
Tip setare întârziere lungă: Fixă
Tip setare declanșare instantanee Ii: Fixă
Interval de setare declanșare instantanee: 2000 A
Caracteristici mecanice
Indicator poziție contact: Da
Suport de montare: Placă posterioară
Metodă de montare: Fixă
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Conexiuni - terminale: Conexiune cu șurub
Distanța dintre conexiuni: 35 mm
Cod de compatibilitate: CVS250
Lățime: 140 mm
Adâncime: 86 mm
Înălțime: 161 mm
Greutate netă: 2,2 kg
Mediu
Standarde: EN 60947-2, IEC 60947-2 Certificări de produs: GOST, IEC Clasa de protecție la atingere: Clasa II Grad de poluare: 3 (conform IEC 60664-1) Grad de protecție IP: IP40 Temperatură ambiantă în timpul funcționării: -25...70 °C Temperatură ambiantă în timpul depozitării: -50...85 °C -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
