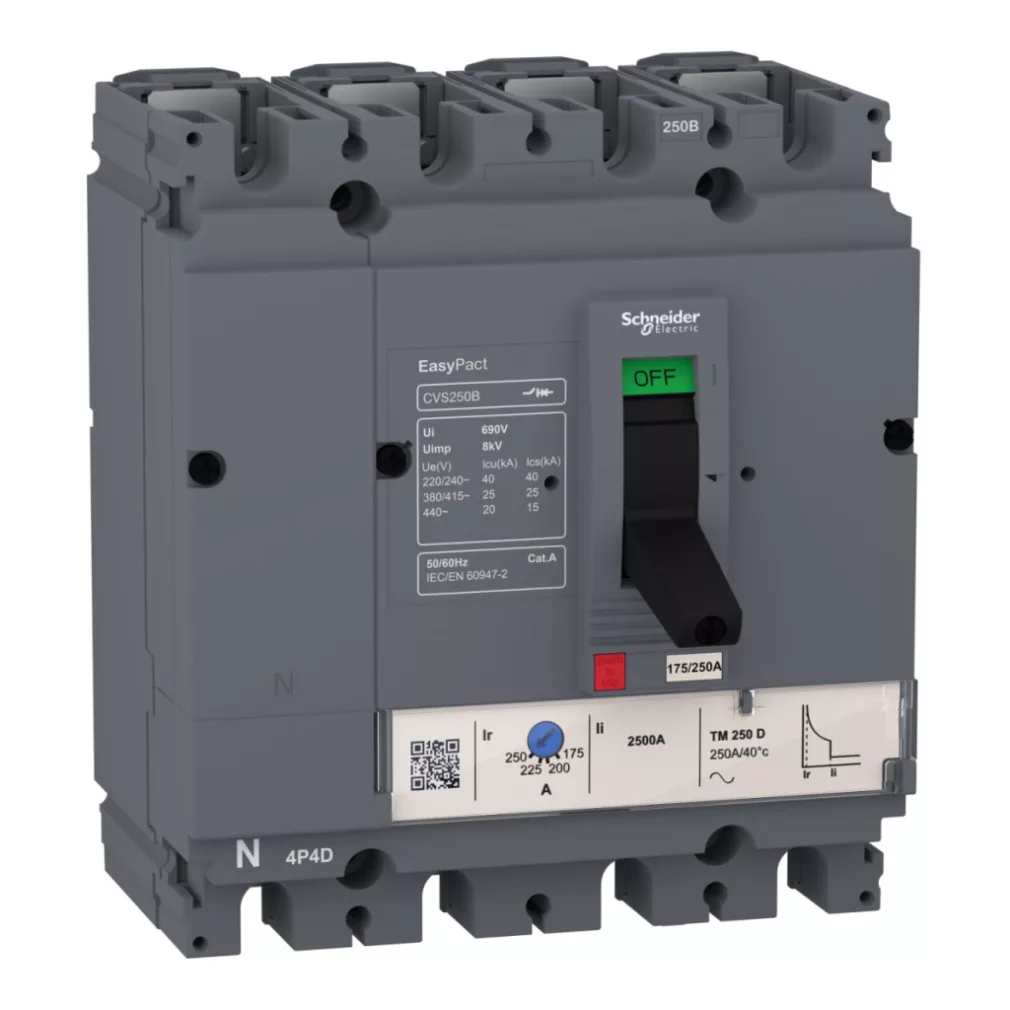

Schneider Electric EasyPact CVS - LV525322 -CVS250B (25 kA) 4P4D TM200D date tehnice
Caracteristici de bază
Tipul produsului: Întrerupător de circuit
Familia de produse: EasyPact
Gama familiei de produse: EasyPact CVS100...250
Denumirea produsului: EasyPact CVS
Denumirea scurtă a dispozitivului: CVS250B
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D
Protecție împotriva defectelor la împământare (accesoriu Vigi): Niciuna
Caracteristici electrice
Curent nominal [In]: 200 A la 40 °C
Tipul rețelei: CA
Categoria de utilizare: Categoria A
Capacitate de rupere [Icu]: 40 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de rupere [Icu]: 25 kA Icu la 380/415 V AC 50/60 Hz conform IEC 60947-2
Capacitate de rupere [Icu]: 20 kA Icu la 440 V c.a. 50/60 Hz conform IEC 60947-2
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică Valoarea nominală a unității de declanșare: 200 A la 40 °C Tipul de protecție: Protecție la scurtcircuit (magnetică), Protecție la suprasarcină (termică) Caracteristici suplimentare Tensiune nominală de impuls [Uimp]: 8 kV conform EN/IEC 60947-2
Frecvența rețelei: 50/60 Hz
Cod capacitate de întrerupere: B
Capacitate nominală de întrerupere [Ics]: 15 kA la 440 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]: 25 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de rupere [Ics]: 40 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
Poziția conductorului neutru: Stânga
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri la 415 V In conform IEC 60947-2
Tip de funcționare: Comutator basculant
Interval de reglare a protecției termice: 140...200 A Setare protecție neutru: 1 x Ir (4D) Tip setare declanșare întârziată Ir: Reglabil Interval de setare declanșare întârziată: 0,7...1 x In
Tip setare întârziere pe termen lung: Fixă
Tip setare declanșare instantanee Ii: Fixă
Interval de setare declanșare instantanee: 2000 A
Caracteristici fizice
Indicator de poziție contact: Da
Suprafață de montare: Panou posterior
Metodă de montare: Fixă
Conexiune superioară: Față
Conexiune inferioară: Din față
Conexiuni - terminale: Conexiune cu șurub
Distanță de conectare: 35 mm
Cod de compatibilitate: CVS250
Lățime: 140 mm
Adâncime: 86 mm
Înălțime: 161 mm
Caracteristici de mediu
Standarde: IEC 60947-2, EN 60947-2
Certificări produs: GOST, IEC
Clasă de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
