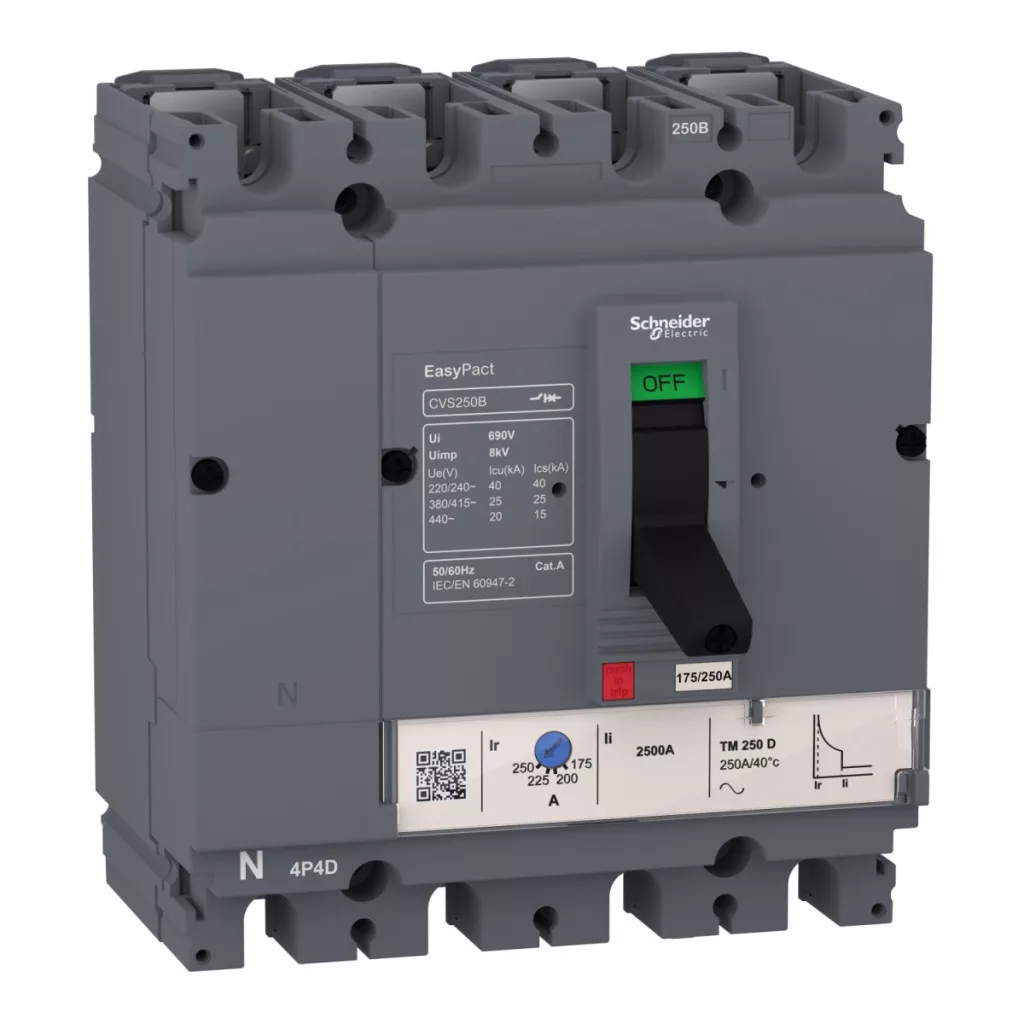

Schneider Electric EasyPact CVS - LV525323 - CVS250B (25 kA) 4P4D TM250D

Lățime: 148 mm

Lungime: 190 mm

Înălțime: 140 mm

Comandă specială

Schneider Electric EasyPact CVS - LV525323 - CVS250B (25 kA) 4P4D TM250D

Name: Schneider Electric EasyPact CVS - LV525323 - CVS250B (25 kA) 4P4D TM250D
Brand: Schneider Electric Zrt.
SKU: 3606480238307
Price: 2370.75 RON
Availability: InStock

2 370,75 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric EasyPact CVS

Întrerupător miniatural cu patru poli

Întrerupătorul miniatural EasyPact CVS250B este soluția fiabilă de protecție oferită de Schneider Electric pentru rețelele de distribuție industriale și comerciale. Cu un curent nominal de 250 A și o capacitate de întrerupere de 25 kA (la 415 V c.a.), dispozitivul cu patru poli (4P) cu numărul de piesă LV525323 este alegerea ideală pentru medii cu cerințe sporite de protecție. Ca parte a familiei de produse EasyPact CVS100...250, disjunctorul CVS250B oferă parametri tehnici excelenți. Echipat cu o unitate de declanșare termomagnetică (TM-D), dispozitivul oferă protecție dublă: declanșare termică împotriva suprasarcinilor și declanșare magnetică împotriva scurtcircuitelor. Protecția termică este reglabilă în intervalul 175-250 A, astfel încât poate fi adaptată în mod flexibil la cerințele specifice ale aplicației. Valoarea fixă a declanșării magnetice este de 2500 A, ceea ce oferă protecție imediată în cazul unor curenți de scurtcircuit mai grave, cu declanșare reflexă în mai puțin de 10 ms. Capacitatea de întrerupere variază în funcție de tensiunea de alimentare: 40 kA la 220/240 V c.a., 25 kA la 380/415 V c.a. și 20 kA la 440 V c.a. Capacitatea de întrerupere în funcționare (Ics) este, de asemenea, remarcabilă: 40 kA la 220/240 V, 25 kA la 380/415 V și 15 kA la 440 V. Toleranța la tensiune de impuls de 8 kV (Uimp) a dispozitivului este conformă cu standardul IEC 60947-2. Mecanismul său de acționare este un design cu pârghie de comutare, care permite o operare simplă și rapidă. Întrerupătorul CVS250B are o durată de viață mecanică de 20.000 de cicluri de comutare și o durată de viață electrică de 10.000 de cicluri la 415 V și curent nominal în conformitate cu IEC 60947-2. Dispozitivul are un grad de protecție IP40, care oferă o protecție adecvată împotriva pătrunderii prafului și a obiectelor mici. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, iar temperatura de depozitare este între -50 °C și +85 °C. Dimensiunile sale sunt de 140 mm lățime, 161 mm înălțime și 86 mm adâncime, ceea ce asigură un design compact. Conexiunile sunt de tip șurub, cu o distanță de conectare de 35 mm. Protecția 4D înseamnă că toți cei patru poli sunt protejați. Conductorul neutru al întrerupătorului de circuit este situat în partea stângă. Instalarea se face pe panoul din spate cu montare fixă, iar conexiunile inferioare și superioare sunt accesibile de pe panoul frontal. Produsul este conform cu cerințele clasei de protecție la atingere II și gradului de poluare 3 conform IEC 60664-1.

Schneider Electric EasyPact CVS - LV525323 -CVS250B (25 kA) 4P4D TM250D date tehnice

Caracteristici produs

Familia de produse: EasyPact

Detalii familie de produse: EasyPact CVS100...250

Denumirea produsului: EasyPact CVS

Denumirea scurtă a dispozitivului: CVS250B

Tipul produsului sau al componentei: Întrerupător de circuit

Aplicația dispozitivului: Distribuție

Descrierea polului: 4P

Descrierea polului protejat: 4D

Protecție împotriva defectelor la împământare (accesoriu Vigi): Niciuna

Curent nominal: 250 A la 40 °C

Tip rețea: CA

Categorie de utilizare: Categoria A

Capacitate de întrerupere

Capacitate de întrerupere: 40 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2

25 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2

20 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2

Denumirea unității de declanșare: TM-D

Tehnologia unității de declanșare:Termomagnetică Curent nominal al unității de declanșare: 250 A la 40 °C Tip de protecție: Protecție la suprasarcină (termică)p>

Protecție la scurtcircuit (magnetică)

Caracteristici suplimentare

Tensiune nominală de impuls rezistentă: 8 kV conform EN/IEC 60947-2

Frecvența rețelei: 50/60 Hz

Cod capacitate de rupere: B

Capacitate nominală de rupere: 15 kA la 440 V c.a. 50/60 Hz conform IEC 60947-2

25 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2

40 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2

Poziția conductorului neutru: Stânga

Durată de viață mecanică: 20.000 de cicluri

Durată de viață electrică: 10.000 de cicluri la curent nominal de 415 V conform IEC 60947-2

Tip de comandă: Manetă de comutare

Interval de reglare a protecției termice: 175...250 A

Setare protecție neutru: 1 x Ir (4D)

Tip setare declanșare cu întârziere lungă Ir: Reglabil

Interval de setare declanșare cu întârziere lungă: 0,7...1 x In

Tip setare temporizare lungă: Fixă

Tip setare declanșare instantanee Ii: Fixă

Interval de setare declanșare instantanee: 2500 A

Indicator poziție contact: Da

Suport de montare: Placă posterioară

Metodă de montare: Fixă

Conexiune superioară: Frontală

Conexiune inferioară: Față

Conexiuni - terminale: Conexiune cu șurub

Distanță de conectare: 35 mm

Cod de compatibilitate: CVS250

Dimensiuni

Lățime: 140 mm

Adâncime: 86 mm

Înălțime: 161 mm

Mediu

Standarde: IEC 60947-2, EN 60947-2

Certificări produs: GOST, IEC

Clasă de protecție la atingere: Clasa II

Grad de poluare: 3 conform IEC 60664-1

Grad de protecție IP: IP40

Temperatura ambiantă în timpul funcționării: -25...70 °C

Temperatura ambiantă în timpul depozitării: -50...85 °C

Date

Lățime

148 mm

Lungime

190 mm

Înălțime

140 mm

EAN prezentat

3606480238307

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

2,566 kg/bucată
