Întrerupătorul de circuit Schneider Electric EasyPact CVS250F este un dispozitiv de înaltă calitate, cu configurație 3P3D și curent nominal de 160 A, care asigură o protecție eficientă pentru rețelele de distribuție. Acest produs, cu numărul de articol LV525331, este unul dintre produsele de top din gama EasyPact, care combină fiabilitatea, performanța ridicată și versatilitatea. Întrerupătorul EasyPact CVS250F are o capacitate de întrerupere remarcabilă de 36 kA în rețelele de 380/415 V c.a. 50/60 Hz, conform standardului IEC 60947-2. La un nivel de tensiune mai scăzut (220/240 V c.a.), această valoare ajunge la 70 kA, în timp ce la o tensiune mai ridicată, de 440 V c.a., funcționează în mod fiabil cu o capacitate de întrerupere de 36 kA. Produsul este echipat cu o unitate de declanșare termomagnetică de tip TM-D, care asigură o protecție dublă: protecție termică împotriva suprasarcinilor și protecție magnetică împotriva scurtcircuitelor. Intervalul de reglare al protecției termice este de 112-160 A, ceea ce permite utilizatorilor să adapteze nivelul de protecție la aplicația specifică. Curentul de declanșare de lungă durată (Ir) poate fi reglat în intervalul 0,7-1 x In, în timp ce valoarea curentului de declanșare instantaneu (Ii) este fixă la 1250 A. Întrerupătorul Schneider Electric EasyPact CVS250F a fost proiectat pentru rețele de curent alternativ, cu clasificarea de utilizare de categoria A. Produsul are grad de protecție IP40, oferind astfel o protecție adecvată împotriva obiectelor solide. Durata de viață mecanică este remarcabilă, ajungând la 20.000 de cicluri de comutare, în timp ce durata de viață electrică este de 10.000 de cicluri la 415 V In, în conformitate cu standardul IEC 60947-2. CVS250F are o tensiune nominală de impuls (Uimp) de 8 kV, ceea ce asigură o funcționare fiabilă chiar și în cazul tranziențelor. Valorile capacității nominale de întrerupere [Ics] sunt: 18 kA la 440 V c.a., 36 kA la 380/415 V c.a. și 70 kA la 220/240 V c.a., ceea ce garantează funcționarea în siguranță în diverse condiții de rețea. Schneider Electric EasyPact CVS250F are dimensiuni compacte: lățimea de 105 mm, adâncimea de 86 mm și înălțimea de 161 mm. Produsul se fixează pe panoul din spate, prin montare fixă. Atât conexiunile superioare, cât și cele inferioare sunt amplasate în față și dispun de conexiuni cu șurub. Tipul elementului de comutare este comutator basculant (toggle), iar dispozitivul include și un indicator de poziție a contactelor. Distanța de comutare este de 35 mm, iar codul de compatibilitate este CVS250. Utilizarea modelului CVS250F este recomandată în special în instalații industriale, clădiri comerciale și sisteme de distribuție mai mari, unde protecția fiabilă a circuitului și capacitatea mare de întrerupere sunt esențiale. Este alegerea ideală în locații unde curenții de scurtcircuit potențiali sunt mari, iar protecția echipamentelor este de o importanță critică.

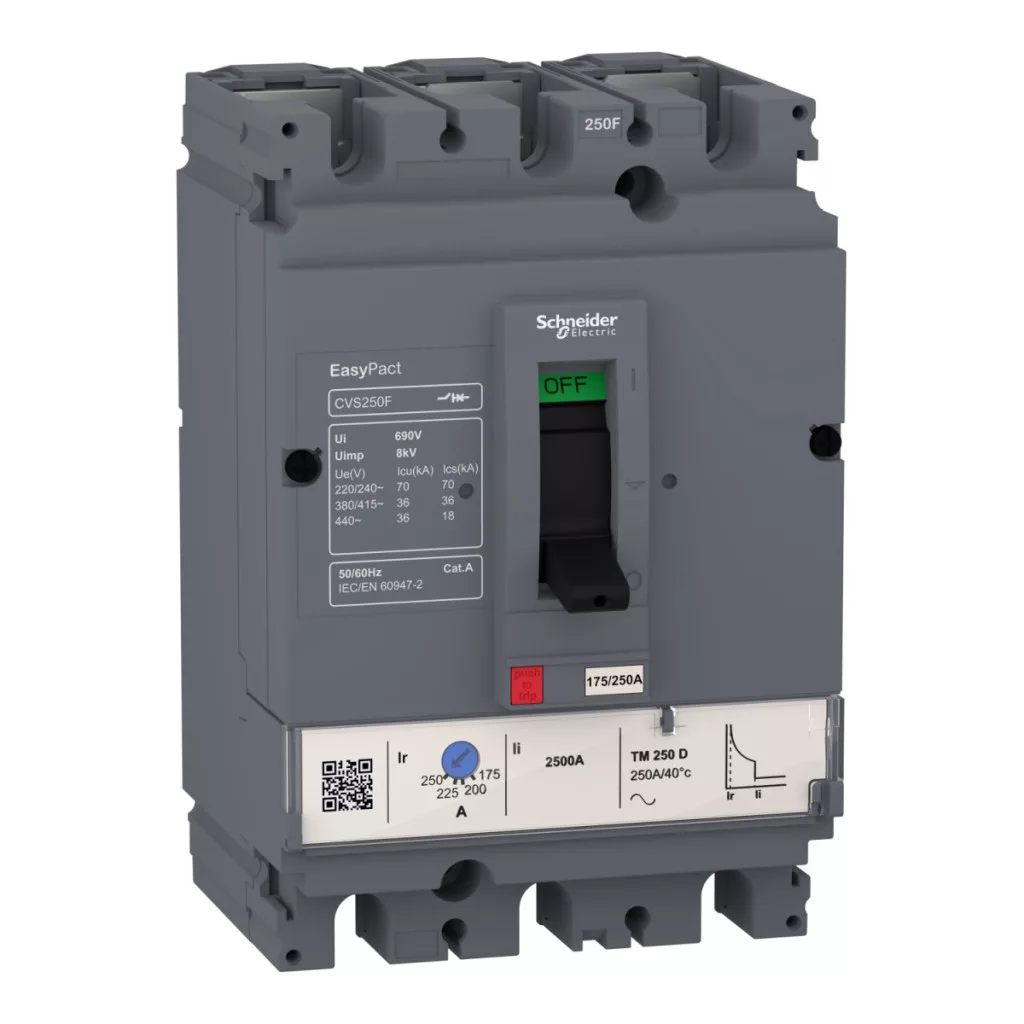

Schneider Electric EasyPact CVS - LV525331 -CVS250F (36 kA) 3P3D TM160D date tehnice
Caracteristici principale
Gama de produse: EasyPact
Seria de produse: EasyPact CVS100...250
Denumirea produsului: EasyPact CVS
Denumire scurtă a dispozitivului: CVS250F
Tipul produsului sau al componentei: Întrerupător de mică putere
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Protecție la scurtcircuit la pământ (accesoriu Vigi): Fără
Parametri de performanță
Curent nominal [In]: 160 A la 40 °C
Tipul rețelei: CA
Categoria de utilizare: Categoria A
[Icu] Capacitate de întrerupere: 36 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2
36 kA Icu 380/415 V CA 50/60 Hz conform IEC 60947-2
70 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Valoarea nominală a unității de declanșare: 160 A la 40 °C
Tipul protecției: Protecție împotriva scurtcircuitului (magnetică)
Protecție împotriva suprasarcinilor (termică)
Caracteristici suplimentare
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV conform EN/IEC 60947-2
Frecvență de rețea: 50/60 Hz
Cod capacitate de întrerupere: F
[Ics] capacitate nominală de întrerupere în funcționare: 18 kA 440 V CA 50/60 Hz conform IEC 60947-2
36 kA 380/415 V CA 50/60 Hz conform IEC 60947-2
70 kA 220/240 V CA 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 20000 de cicluri
Durată de viață electrică: 10.000 de cicluri la 415 V conform IEC 60947-2
Tipul de comandă: Comutator basculant
Interval de reglare a protecției termice: 112...160 A
Tipul de reglare a curentului de declanșare de lungă durată Ir: Reglabil
Intervalul de reglare a curentului de declanșare de lungă durată: 0,7...1 x In
Tipul de reglare a întârzierii de lungă durată: Fix
Tipul de reglare a curentului de declanșare instantaneu Ii: Fix
Interval de reglare a curentului de declanșare instantaneu: 1250 A
Indicator de poziție contact: Da
Date de montare
Element de fixare: Spate
Mod de montare: Fix
Conectare superioară: Față
Conectare inferioară: Față
Conexiuni - cleme: Conexiune cu șurub
Distanța dintre conexiuni: 35 mm
Cod de compatibilitate: CVS250
Dimensiuni
Lățime: 105 mm
Adâncime: 86 mm
Înălțime: 161 mm
Condiții de mediu
Standarde: EN 60947-2, IEC 60947-2
Certificări de produs: IEC, GOST
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40
Temperatura aerului ambiant în timpul funcționării: -25…70 °C
Temperatura aerului ambiant în timpul depozitării: -50…85 °C
